Газовые фильтры для очистки природного газа: виды, материалы, работа под разным давлением и доступные фильтроэлементы

Экспертное мнение

08.06.2026

Газовые фильтры для очистки природного газа: виды, материалы, работа под разным давлением и доступные фильтроэлементы

Зачем нужен газовый фильтр в системе?

Фильтр газовый в системе природного газа — это не вспомогательная, а защитная инженерная арматура, от которой напрямую зависит ресурс регуляторов, запорных клапанов, счетчиков, горелочных устройств и всей автоматики. Даже если газ соответствует нормативам по составу, в потоке могут присутствовать механические примеси: частицы окалины, коррозионные продукты, остатки уплотнительных материалов, пыль, технологический мусор после монтажа и следы износа трубопровода. Именно поэтому фильтр газового оборудования устанавливают не формально, а как обязательный барьер между газовой сетью и чувствительными узлами системы.

По каким параметрам подбирают фильтр для природного газа

С инженерной точки зрения фильтр для природного газа подбирают не только по диаметру подключения. Для него критичны рабочее и максимальное давление, расчетный расход, допустимый перепад давления, тонкость фильтрации, грязеемкость, материал корпуса, химическая совместимость уплотнений и удобство сервисного доступа. Если выбрать фильтр газовый неправильно, можно получить либо недостаточную степень очистки, либо чрезмерное гидравлическое сопротивление, а это уже отражается на стабильности подачи газа и работе downstream-оборудования.

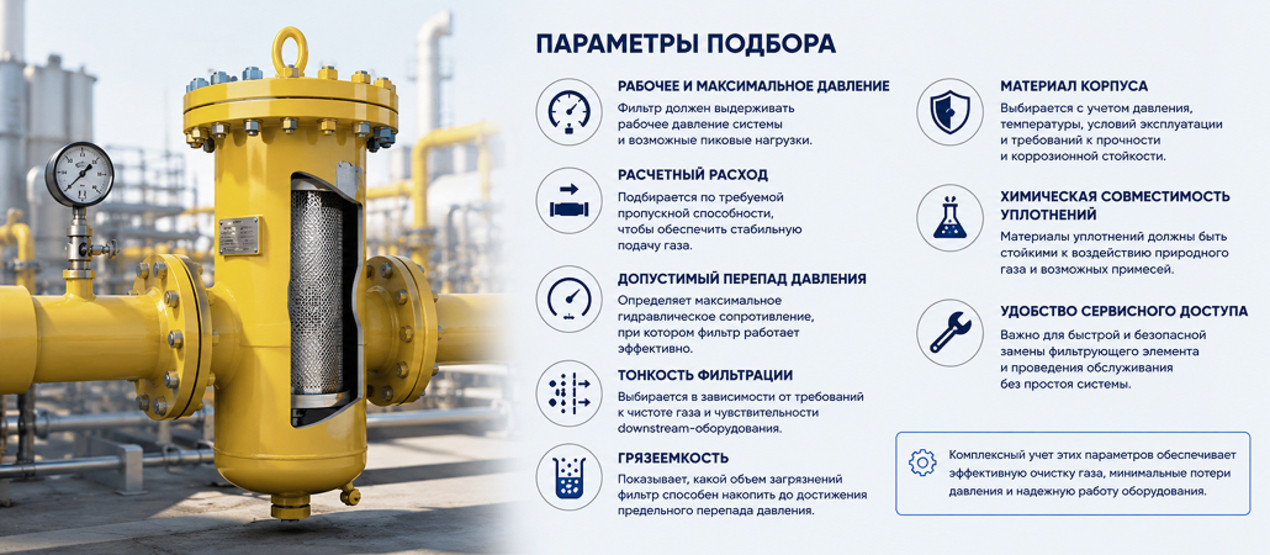

Параметры подбора газового фильтра Параметры подбира фильтра для природного газа

Зачем нужен газовый фильтр в системе?

По каким параметрам подбирают фильтр для природного газа

Где должен стоять газовый фильтр

Отдельного внимания заслуживает вопрос, где газовый фильтр должен стоять в системе. На практике, когда спрашивают, где находится газовый фильтр, правильный ответ звучит так: до того узла, который требуется защитить от механических включений. Чаще всего его устанавливают перед редуктором, регулятором давления, счетчиком, отсечным клапаном, горелкой или котлом, поэтому фильтр газового редуктора и фильтр газовый для котлов — это не разные по назначению классы защиты, а разные точки применения одного и того же инженерного принципа.

Особенности работы под разным давлением

Низкое давление

В линиях низкого давления основное внимание уделяют минимальному сопротивлению потоку и стабильной работе оборудования при небольшом запасе по давлению. Здесь особенно важно, чтобы фильтр для газового котла или локального газового поста не создавал лишнего падения давления на загрязненном элементе. В таких системах часто применяют компактные разборные фильтры с сетчатыми или патронными элементами, а корпус выполняют из алюминиевых сплавов, латуни или стали — в зависимости от диаметра, среды и требований по герметичности.

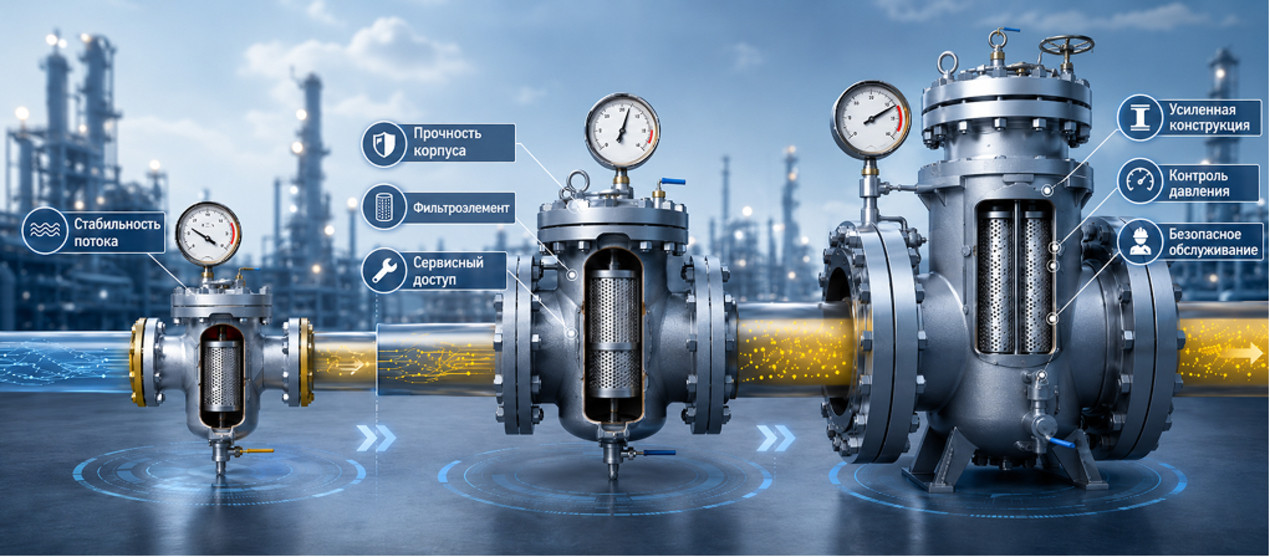

Особенности работы газовых фильтров при разном давлении

Среднее давление

В системах среднего давления требования становятся жестче. Корпус уже должен уверенно работать при более высокой нагрузке, выдерживать вибрации, пульсации потока и циклические перепады, а сам фильтр обязан иметь достаточную площадь фильтрации, чтобы не уходить слишком быстро в предельный перепад давления. Для таких режимов обычно применяют стальные корпуса с фланцевым присоединением, усиленные внутренние опоры фильтроэлемента и сервисную схему, позволяющую выполнять ревизию без повреждения посадочных поверхностей.

Высокое давление

Высокое давление предъявляет к фильтрации еще более строгие требования. Здесь важны не только прочность корпуса и герметичность, но и устойчивость фильтроэлемента к деформации, разрыву, продавливанию и колебаниям нагрузки. В магистральных, распределительных и промышленных газовых линиях фильтр газовый проектируют уже как полноценный аппарат: с расчетом прочности, контролем перепада давления, учетом скорости потока, запасом по загрязнению и возможностью безопасного обслуживания. Чем выше давление, тем важнее точная балансировка между тонкостью очистки и пропускной способностью.

Типы исполнения газовых фильтров

По типу исполнения газовые фильтры можно разделить на несколько основных групп:

Сетчатые фильтры — загрязнения задерживаются металлической сеткой заданной ячейки. Они просты, надежны и особенно удобны там, где важны механическая прочность и возможность регламентной очистки газовых фильтров с повторным вводом узла в работу.

Картриджные (патронные) фильтры — основную работу выполняет сменный фильтроэлемент из синтетического волокна или многослойной структуры. Они дают более стабильную и тонкую очистку, а также удобны для сервисной замены без промывки старого элемента.

В промышленных системах также применяют кассетные, свечные, пакетные, сдвоенные и строенные решения. Такие схемы выбирают тогда, когда нужно увеличить площадь фильтрации, повысить грязеемкость, снизить удельную нагрузку на материал и продлить межсервисный интервал. Для объектов с переменной нагрузкой или большими расходами это особенно важно, потому что малый фильтр при высоком расходе быстро создает перепад давления и теряет эффективность.

Материалы корпуса и фильтрующей части

Материалы корпуса и фильтрующей части подбирают по условиям эксплуатации. Для корпусов используют углеродистую сталь, нержавеющую сталь, алюминиевые сплавы, реже латунь — как правило, в малых диаметрах и бытовых системах. Для промышленных линий природного газа чаще выбирают сталь, так как она лучше переносит давление, температурные колебания, монтажные нагрузки и требования по сварным или фланцевым соединениям. Если среда агрессивнее по конденсату или есть повышенные требования к коррозионной стойкости, применяют нержавеющие исполнения.

Сами фильтроэлементы тоже существенно различаются. Для тонкой очистки применяют синтетическое волокно, обеспечивающее стабильную степень удержания мелких частиц и хорошее соотношение между эффективностью и площадью фильтрации. Для более жестких условий используют металлические сетки, в том числе многослойные, где важны прочность, стойкость к механическим нагрузкам и возможность работы в тяжелом режиме. В конструкции элемента также важны опорный каркас, торцевые крышки, способ герметизации торцов и качество уплотнений, потому что даже хороший материал не даст результата, если газ пойдет в обход рабочей зоны.

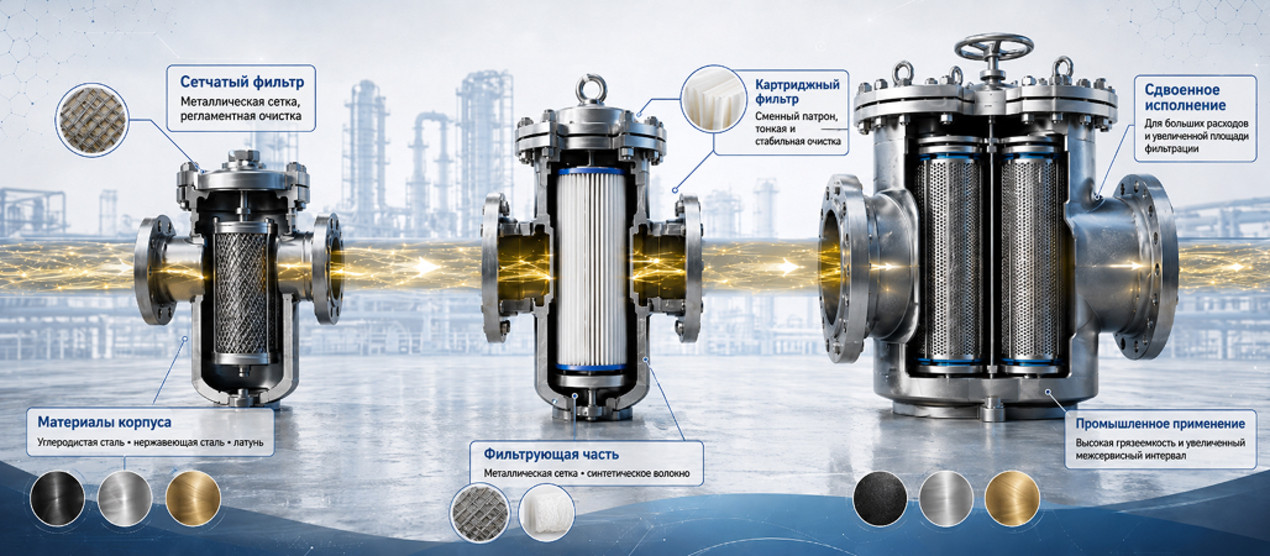

Основные типы газовых фильтров: сетчатые, картриджные и сдвоенные промышленные решения

Фильтроэлементы с маркировкой «Невский фильтр»: параметры и доступность

Под маркировкой «Невский фильтр» продолжается выпуск широкой линейки фильтрующих элементов для систем очистки промышленных газов. Вся продукция маркируется в установленном порядке без перебоев в поставках, что важно для предприятий, которым нужна предсказуемость сервиса и снабжения. С технической точки зрения это означает, что заказчик получает не только сам фильтроэлемент, но и понятную идентификацию изделия в производственной и складской цепочке.
Серийные характеристики линейки позволяют закрывать широкий круг задач:

Синтетическое волокно, 25 мкм — решение для тонкой и стабильной очистки. Этот вариант подходит для защиты регуляторов, седел клапанов, импульсных линий и измерительных узлов от мелкодисперсной фракции.
Металлические сетки, от 25 до 150 мкм — диапазон, позволяющий подобрать решение от сравнительно тонкой механической очистки до более грубой предварительной ступени с повышенной стойкостью. Проектировщик получает свободу выбора: можно поставить более грубый элемент перед редуцированием, а тонкий — на чувствительном участке, либо выбрать один прочный элемент там, где приоритетом является долговечность и ремонтопригодность.
Сдвоенные и строенные фильтроэлементы — возможность увеличить активную площадь фильтрации без радикального изменения корпуса. Максимальная высота одного элемента составляет 800 мм и 1200 мм, что расширяет варианты компоновки по расходу, грязеемкости и посадочным размерам.

Какой газовый фильтр нужен для конкретного узла

Когда предприятие планирует купить газовые фильтры, ориентироваться нужно не только на диаметр и цену. Намного важнее знать расход газа, рабочее давление, допустимый перепад на чистом и загрязненном элементе, требуемую тонкость очистки, наличие конденсатной нагрузки, монтажное положение и реальные условия обслуживания. Именно по этим параметрам определяется, какое устройство необходимо: компактный сетчатый фильтр, промышленный картриджный, сдвоенный патронный или усиленный фильтр для работы на высоком давлении.

Специфика подбора для котельных

Для котельных и теплогенерирующих установок тема остается актуальной. Фильтр газовый для котлов и фильтр для газового котла подбирают так, чтобы он не только задерживал загрязнения, но и не вносил лишнюю нестабильность в работу горелки. На входе в котел особенно важны чистота газа, предсказуемый перепад давления и отсутствие подсоса через уплотнения после обслуживания. Поэтому замена газового фильтра должна выполняться по регламенту, с обязательной проверкой герметичности, состояния посадочных поверхностей и правильности установки фильтроэлемента.

Правила обслуживания: очистка и замена

Что касается сервисной части, очистки газовых фильтров допустимы только для тех конструкций, где это предусмотрено изготовителем. Разборные сетчатые элементы можно очищать и возвращать в работу после осмотра, если не нарушена геометрия, нет разрывов сетки и не повреждены уплотнения. Картриджные и волоконные элементы в большинстве случаев подлежат замене, а не промывке, поскольку попытка «восстановить» их без соблюдения технологии ухудшает реальную тонкость фильтрации и повышает риск прохода частиц в систему.

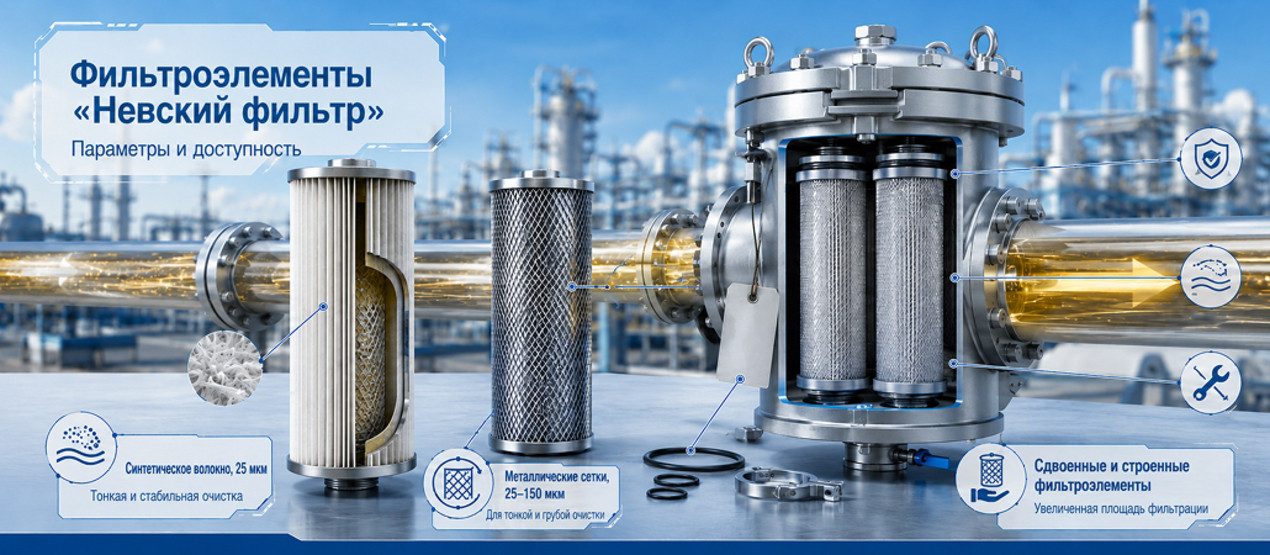

Фильтроэлементы для газовых фильтров: тонкость очистки, материалы и варианты исполнения

Заключение

Именно поэтому грамотный фильтр газового оборудования — это всегда сочетание трех факторов: правильно выбранный корпус, корректно подобранный фильтроэлемент и понятный сервисный регламент. Если заказчик заранее понимает, где находится газовый фильтр, в каком диапазоне давления он работает, из каких материалов выполнен и какой ресурс закладывается между обслуживаниями, система очистки природного газа становится не формальной частью трубопровода, а рабочим инструментом повышения надежности всей газовой линии.
