NF8315-210 Фильтр очистки газа
2
ФИЛЬТРОЭЛЕМЕНТ ГАЗОВЫЙ ГОФРИРОВАННЫЙ 8315-210 – КОМПАКТНАЯ ОЧИСТКА ДЛЯ ШРП И ГПУ
Назначение:
Фильтроэлемент 8315-210 (полная высота с уплотнениями 230 мм, жесткая часть 210 мм) предназначен для тонкой очистки природного газа от твердых механических примесей и жидких аэрозолей. Гофрированная синтетика с армированием из нержавеющей сетки обеспечивает высокую площадь фильтрации при компактной высоте. Применяется в системах с ограниченным монтажным пространством.
Области применения:
Шкафные газораспределительные пункты (ШРП) с ограниченной высотой
Газораспределительные пункты (ГРП) малой производительности
Газопоршневые установки (ГПУ) малой и средней мощности
Котельные и печи (очистка газа перед горелкой)
Вспомогательные линии компрессорных станций
Системы осушки и подготовки газа (вторая/третья ступень)
Технические характеристики:

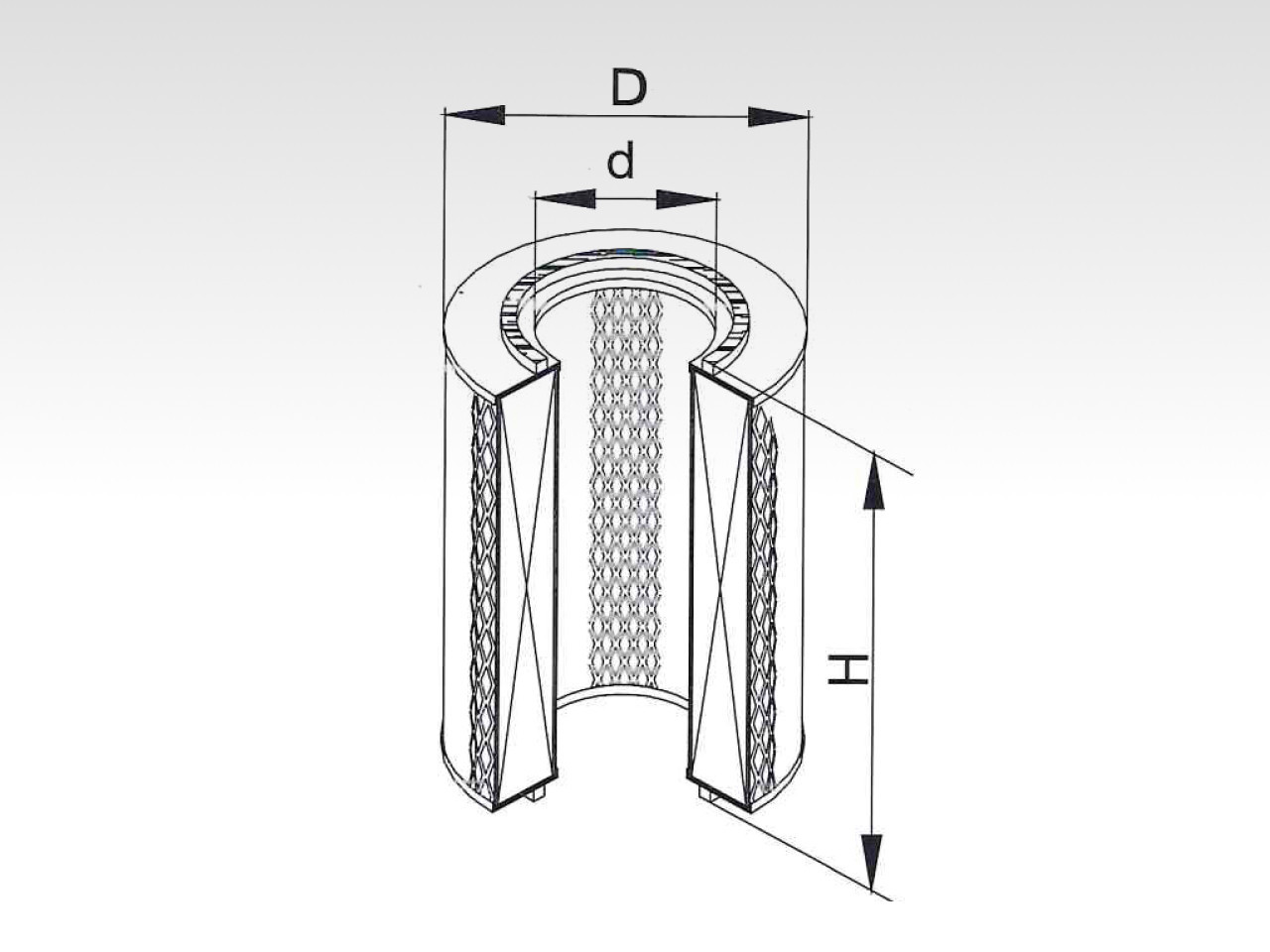

| Параметр | Значение |
|---|---|
| Артикул | 8315-210 |
| Тип | Гофрированный (площадный), механический / коалесцирующий |
| Внешний диаметр (Dн), мм | 162 |
| Внутренний диаметр (Dвн), мм | 110 |
| Высота жесткой части (без уплотнений), мм | 210 |
| Высота общая с уплотнениями, мм | 230 |
| Количество уплотнений | 2 (верхнее и нижнее) |
| Материал уплотнений | Резина (NBR / FKM) |
| Высота каждого уплотнения, мм | 10 |
| Фильтрующий материал | Синтетическое волокно (полиэстер / полипропилен) |
| Структура | Гофрированная (pleated) |
| Армирование | Нержавеющая сетка (фиксация гофр) |
| Материал крышек | Нержавеющая сталь |
| Рекомендуемое направление потока | Снаружи внутрь (outside-in) |
| Тонкость фильтрации, мкм | от 1 до 10 (в зависимости от исполнения) |
| Максимальный перепад давления (dP), МПа | 0,05 (начальный), 0,1 (предельный) |
| Максимальная температура эксплуатации, °C | от -40 до +80 (NBR) / до +120 (FKM) |
| Климатическое исполнение | УХЛ, категория размещения 1 по ГОСТ 15150-69 |
| Нормативный документ | ГОСТ 15150-69 |

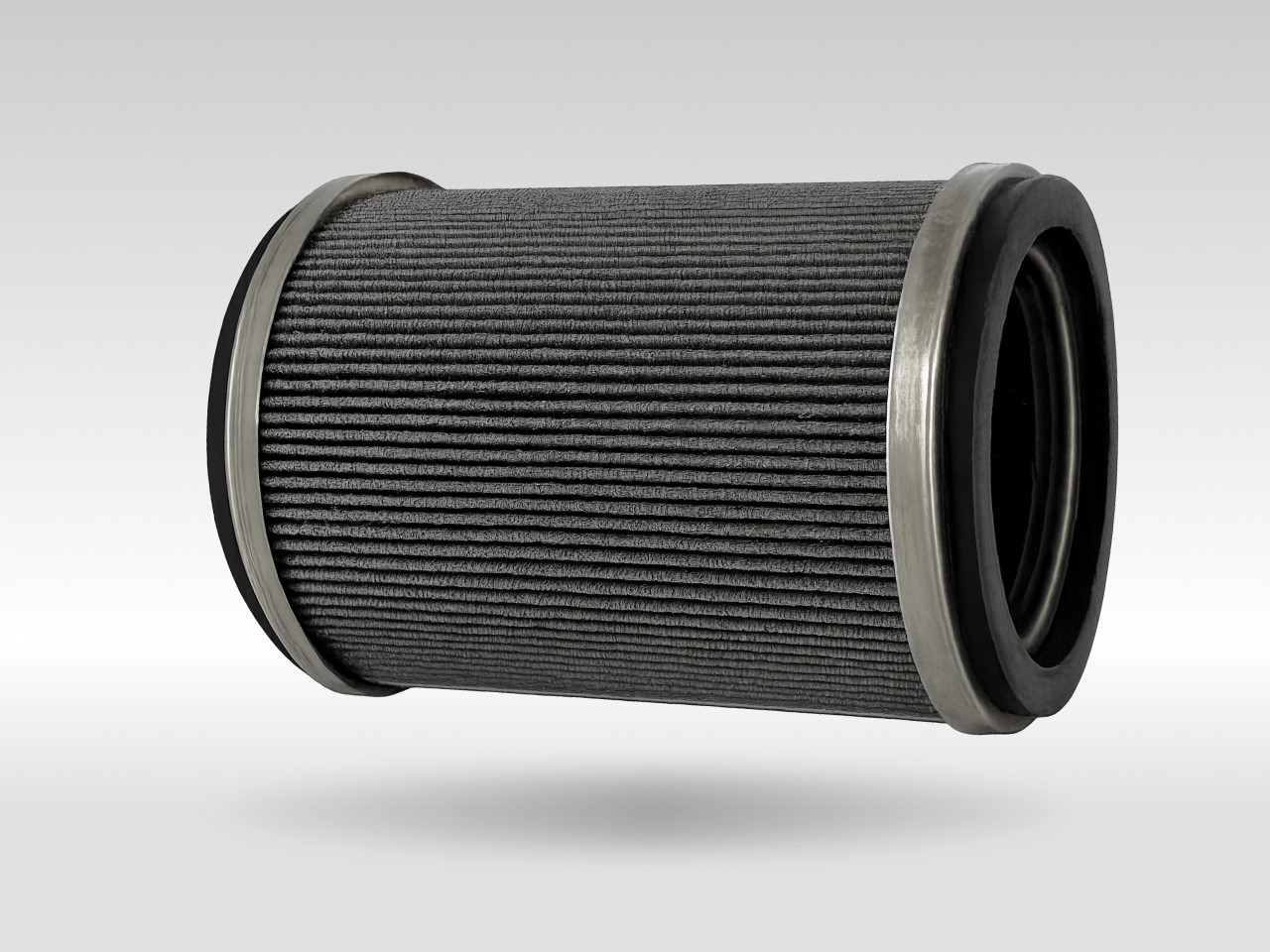

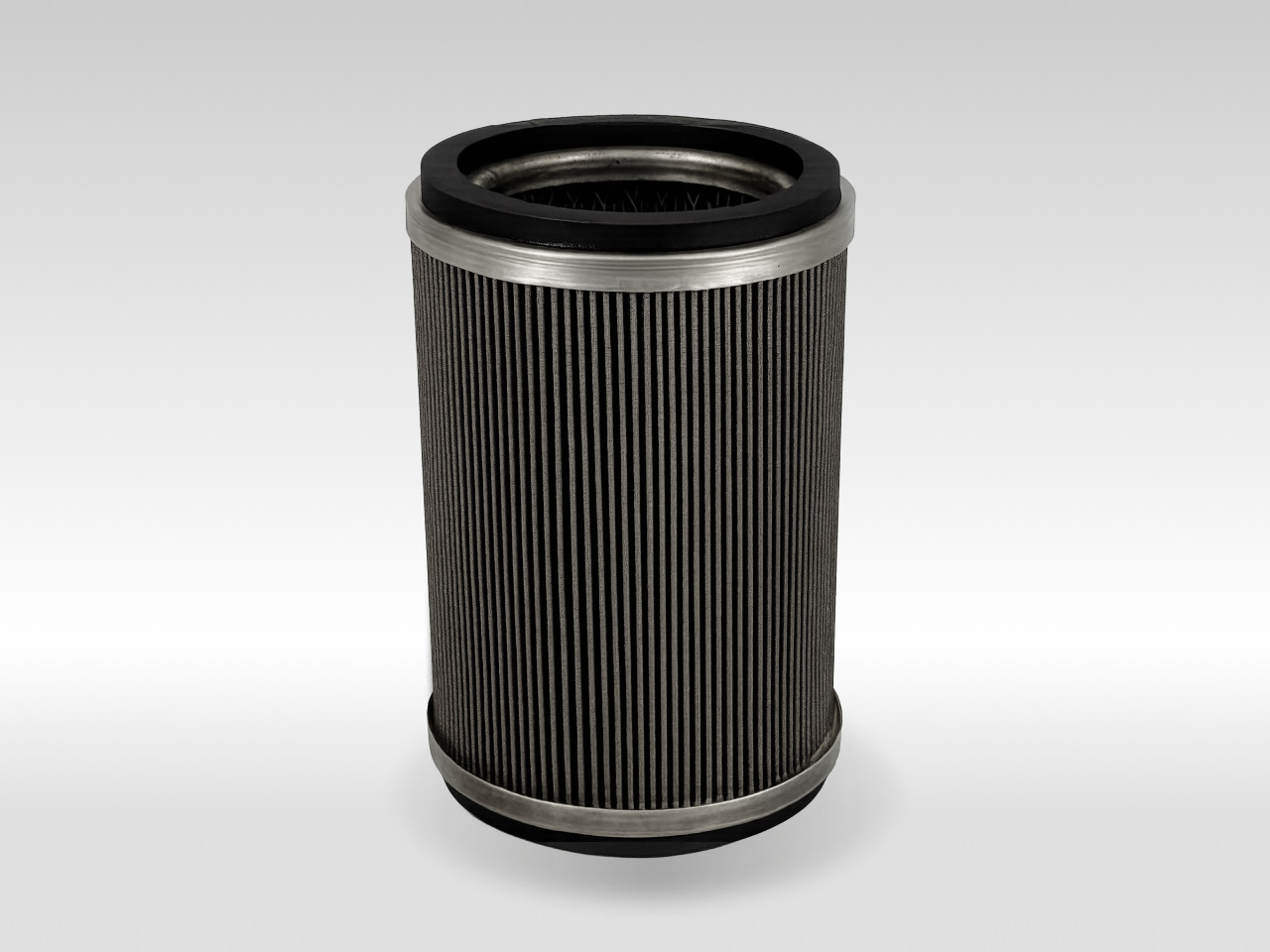

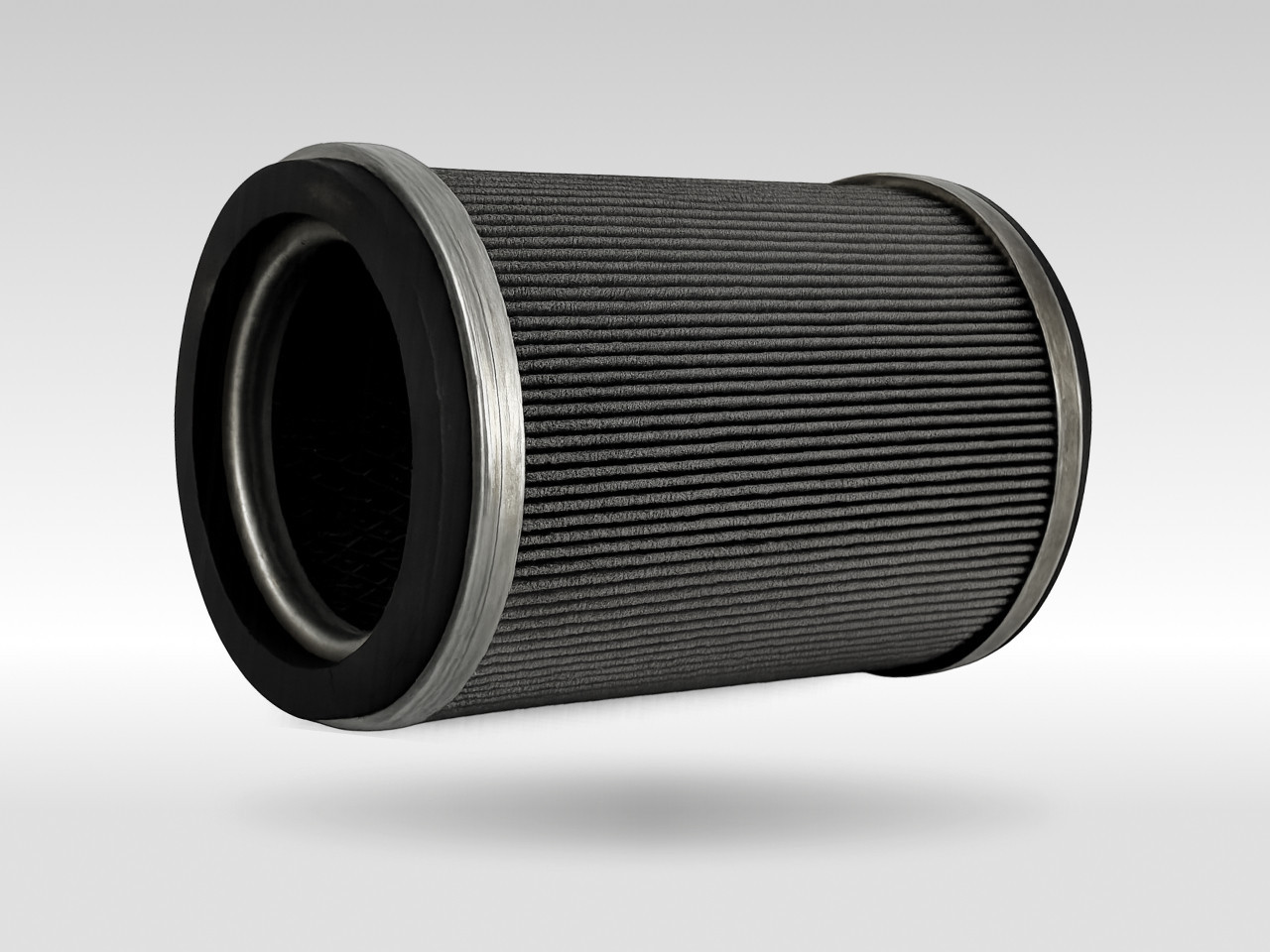

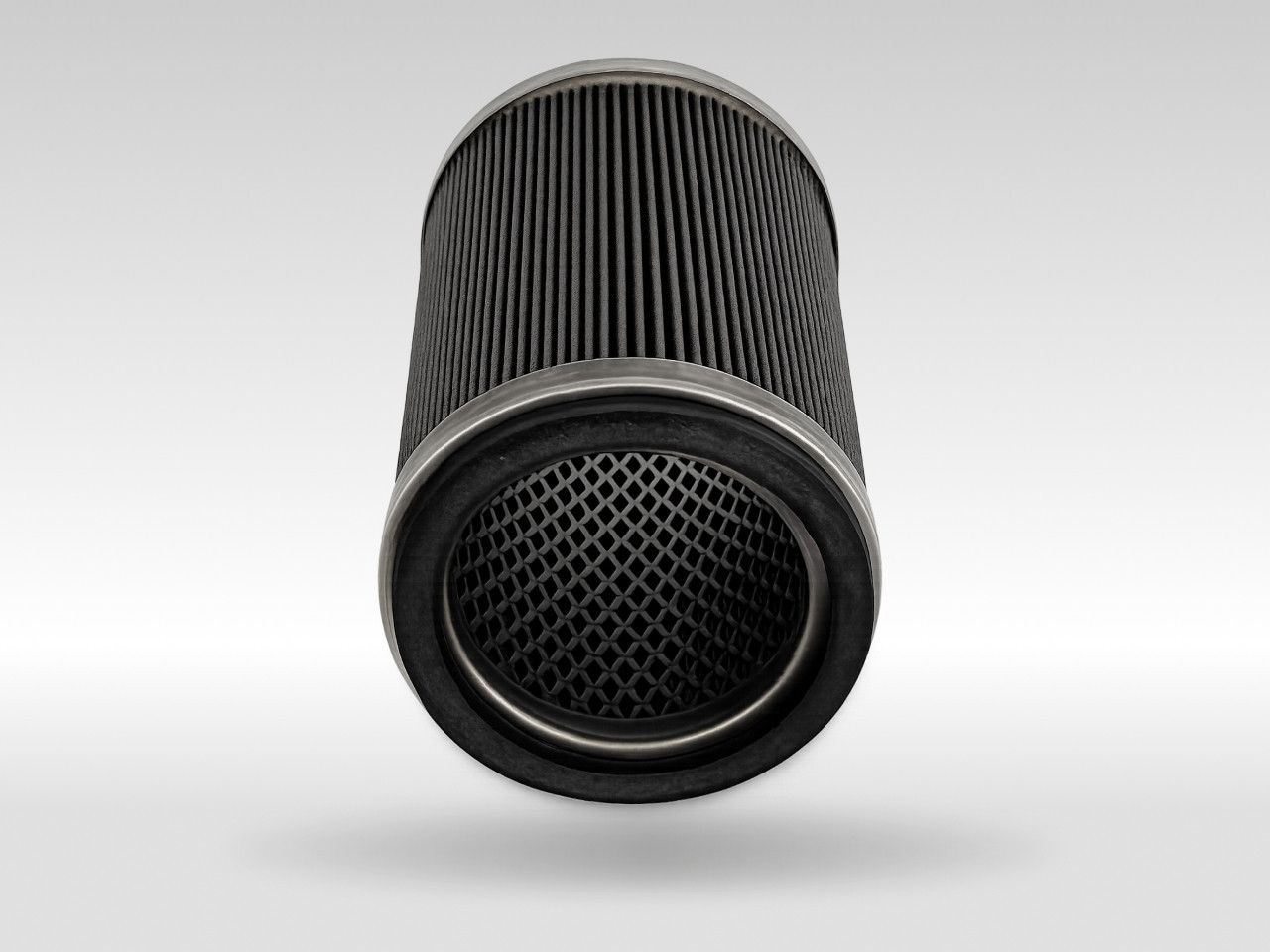

Конструктивные особенности:
Гофрированная синтетика— максимальная площадь фильтрации в компактном корпусе
Армирование нержавеющей сеткой— фиксация гофр, защита от раздувания
Крышки из нержавеющей стали— высокая прочность, устойчивость к коррозии
Два торцевых уплотнения(верх и низ, съемные) — надежная герметизация
Компактная высота(230 мм с резинками) — для установки в ограниченном пространстве
Совместимость:
Фильтроэлемент 8315-210 устанавливается в корпуса фильтров с посадочным диаметром 162 мм и высотой под элемент 210–230 мм (с учетом обжатия уплотнений). Подходит для замены фильтров Parker, Donaldson, BEA Technologies, российских ФЭ-160, ФГ-162 в низких корпусах.
Условия эксплуатации и ограничения:
| Параметр | Допустимое значение |
|---|---|
| Рабочая температура газа, °C | от -40 до +80 (NBR) / до +120 (FKM) |
| Относительная влажность газа, % | до 100 (допускается конденсат) |
| Содержание механических примесей, мг/м³ | не более 1000 |
| Содержание жидкой фазы, мг/м³ | не более 500 |
Упаковка и хранение:
Упаковка: индивидуальная термоусадочная пленка + транспортная коробка
Срок хранения: 3 года в оригинальной упаковке
Гарантийные обязательства:
Гарантийный срок эксплуатации: 12 месяцев
Гарантийный срок хранения: 24 месяца
Заказ:
Для заказа укажите артикул 8315-210, количество, материал уплотнений (NBR / FKM), требуемую степень очистки (мкм) и способ доставки.
