NF8312-340 Фильтр очистки газа
3
ФИЛЬТРОЭЛЕМЕНТ СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ NF8311-340 – ГРУБАЯ ОЧИСТКА ПРИРОДНОГО ГАЗА ДЛЯ ГРП, КС И ОБЪЕКТОВ ЭНЕРГЕТИКИ
Назначение:
Фильтроэлемент NF8311-340 предназначен для механической очистки природного газа от крупных твердых механических примесей (окалина, песок, пыль, продукты коррозии) на объектах добычи, транспортировки и потребления газа. Применяется в качестве фильтра первой ступени (предварительной) очистки перед более тонкими фильтрами.
Области применения:
Газораспределительные пункты (ГРП) и газораспределительные станции (ГРС)
Компрессорные станции (КС) магистральных газопроводов
Газопоршневые (ГПЭС) и газотурбинные (ГТЭС) электростанции
Установки подготовки газа (УПГ) на месторождениях
Промышленные котельные и печи
Системы топливоподачи газопоршневых двигателей
Технические характеристики:
| Параметр | Значение |
|---|---|
| Артикул | NF8311-340 |
| Тип | Сетчатый механический (промывной, многоразовый) |

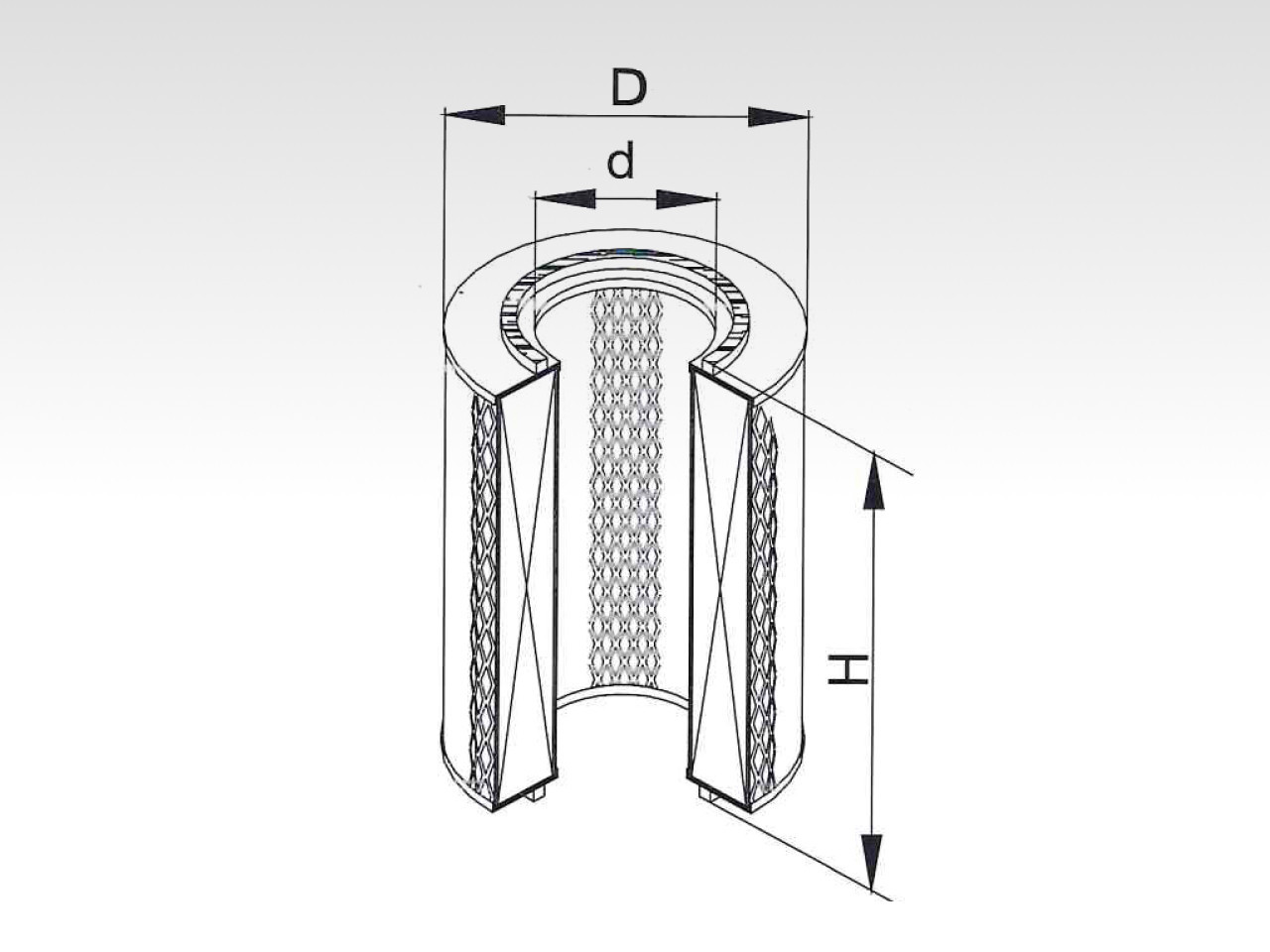

| Внешний диаметр (Dн), мм | 162 |
| Внутренний диаметр (Dвн), мм | 110 |
| Высота (H), мм | 340 |
| Фильтрующий материал | Бронзовая сетка |
| Структура фильтрующего слоя | Гладкая, натянута по окружности (не гофрированная) |
| Каркас жесткости | Металлический (перфорированный / решетчатый) |
| Материал верхней и нижней крышки | Нержавеющая сталь |
| Тип уплотнений | Отсутствуют (уплотнение по корпусу или через плоские прокладки) |
| Рекомендуемое направление потока | Изнутри наружу (inside-out) |
| Тонкость фильтрации, мкм | Зависит от номера сетки (уточнять при заказе) |
| Максимальный перепад давления (dP), МПа | 0,05–0,1 (в зависимости от загрязнения) |
| Максимальная температура эксплуатации, °C | от -40 до +80 (кратковременно до +100, по согласованию) |
| Климатическое исполнение | УХЛ, категория размещения 1 по ГОСТ 15150-69 |
| Нормативный документ | ГОСТ 15150-69 |
Конструктивные особенности:

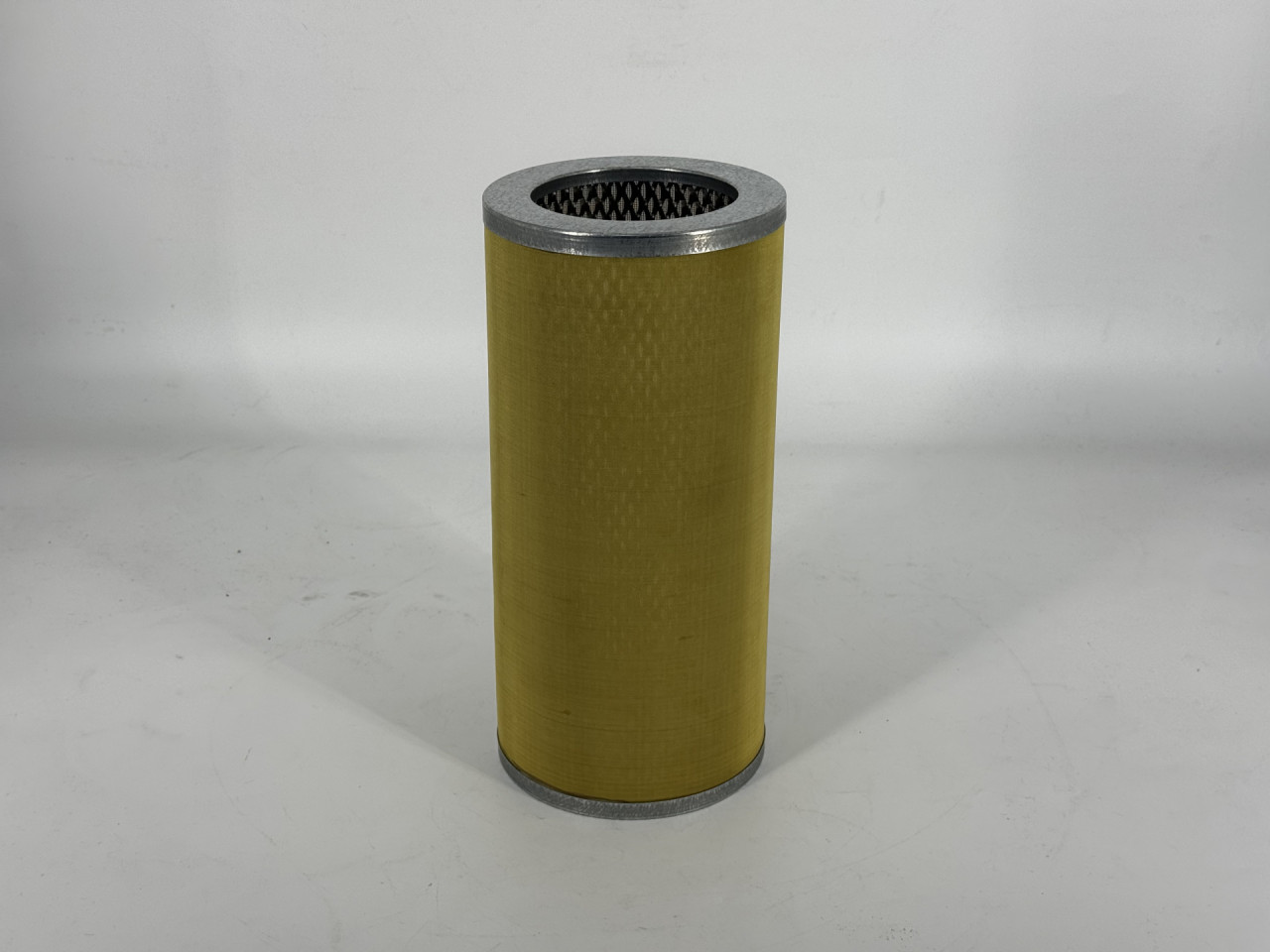

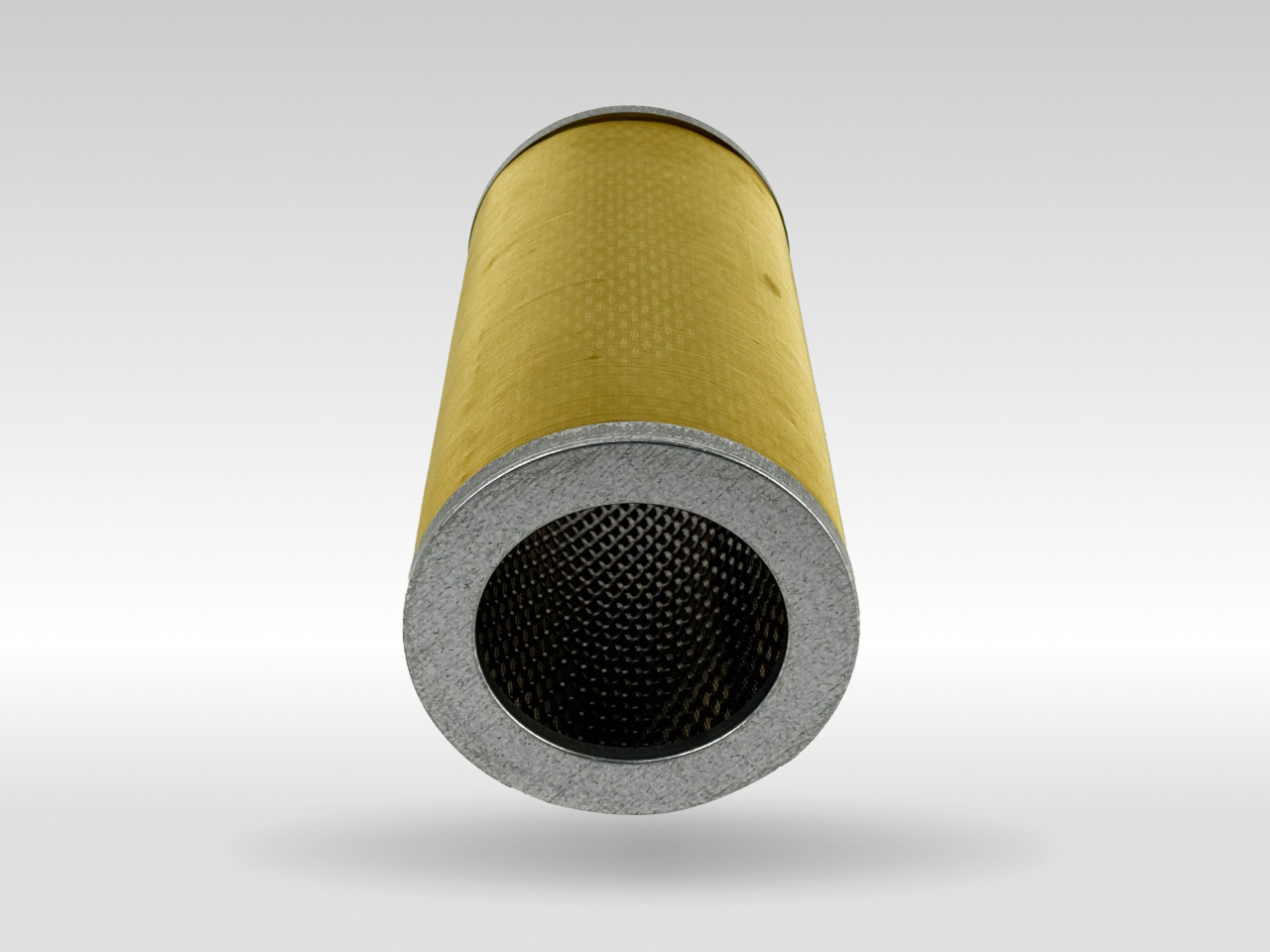

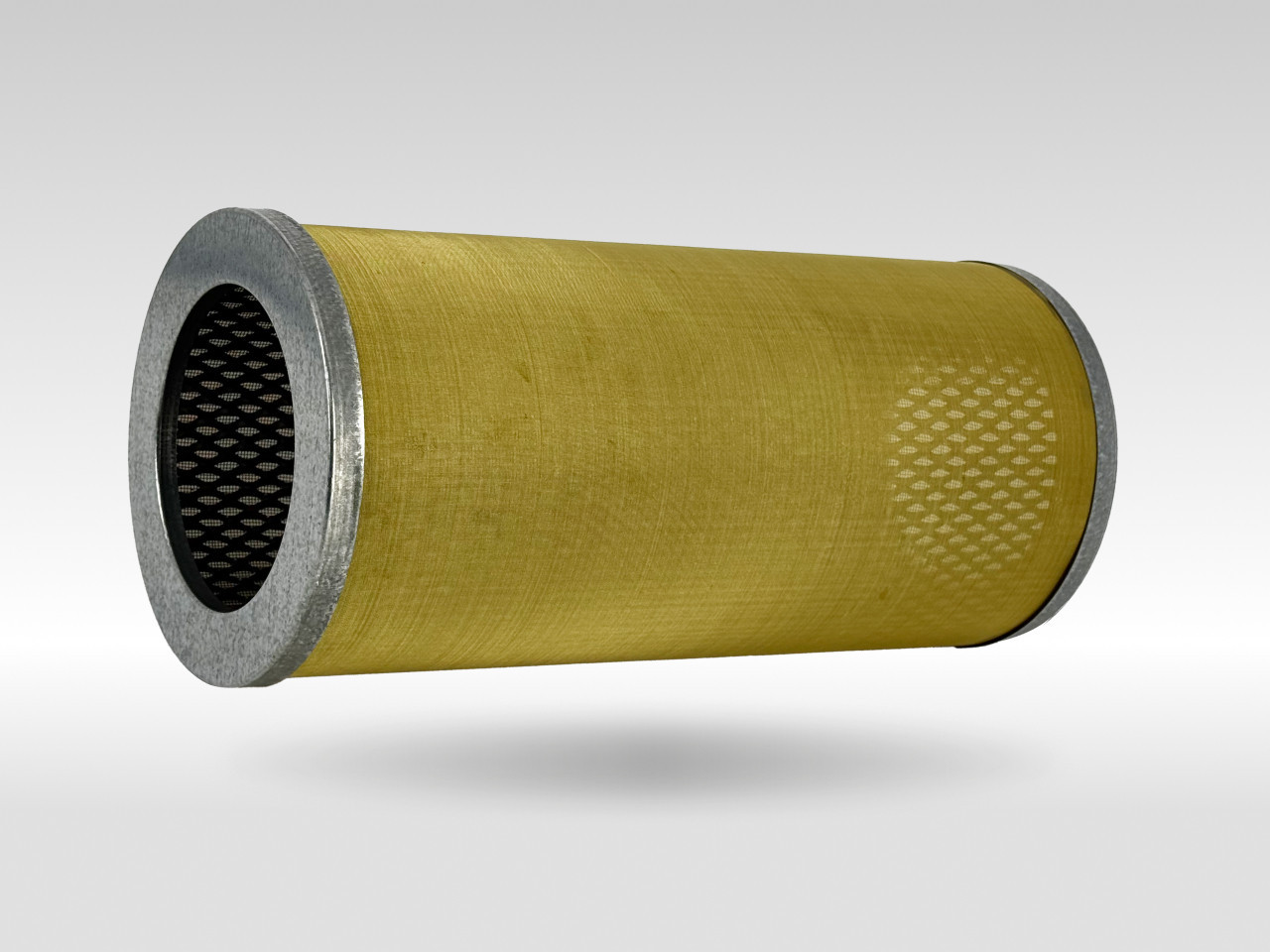

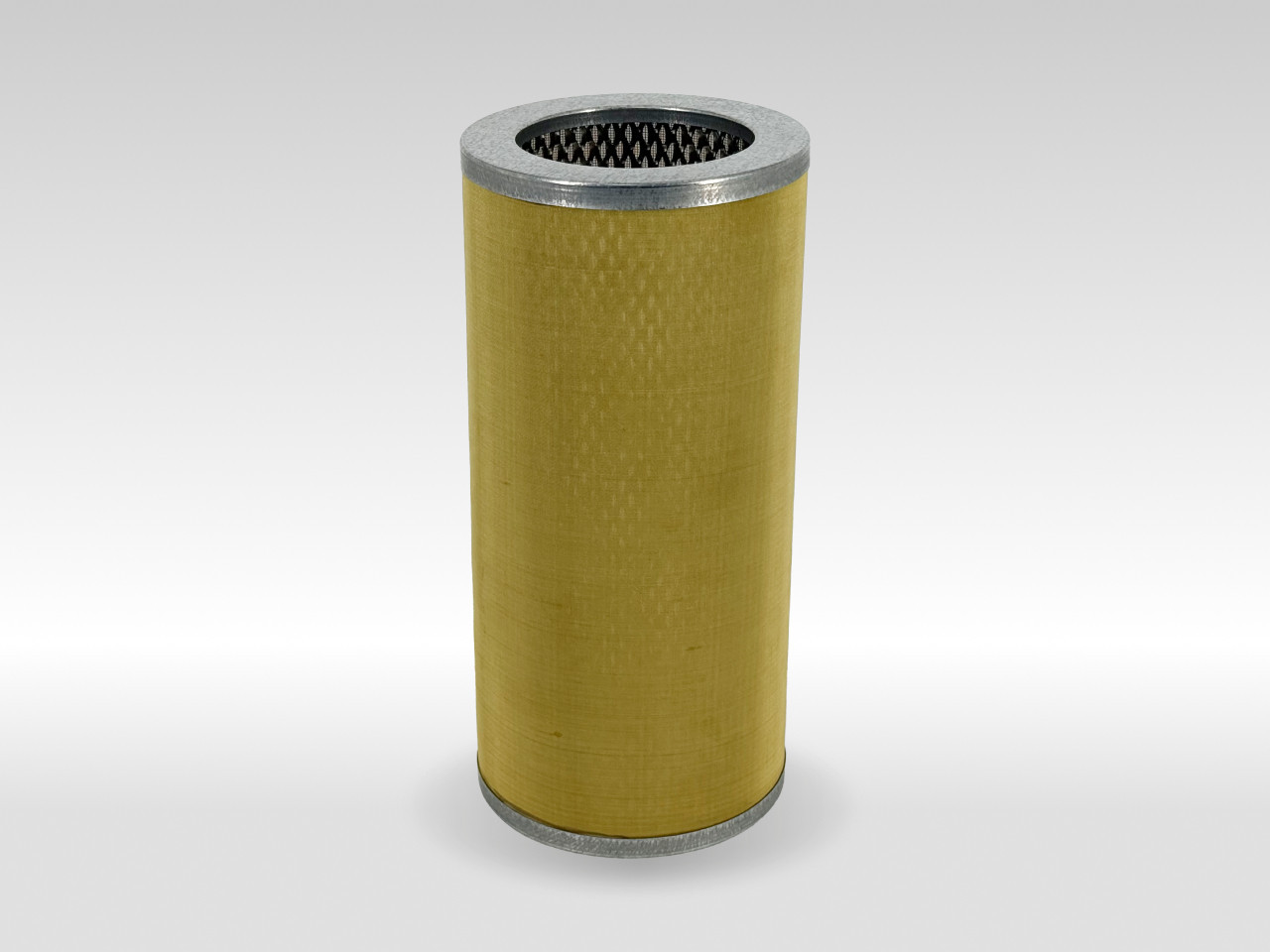

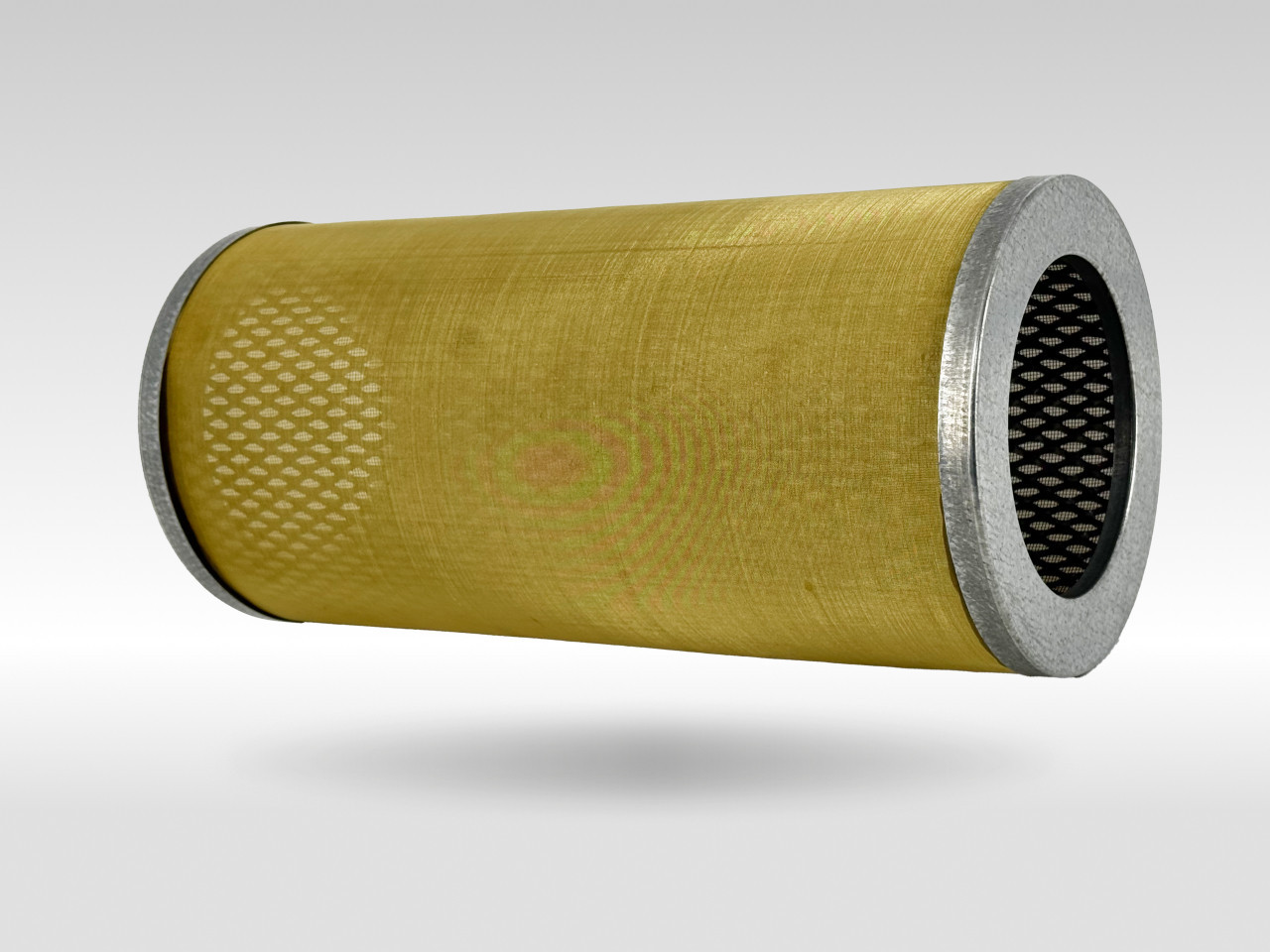

Фильтрующий элемент выполнен из бронзовой сетки, натянутой на жесткий металлический каркас
Отсутствие гофрировки — минимальное гидравлическое сопротивление, простота регенерации
Верхняя и нижняя крышки из нержавеющей стали — коррозионная стойкость, долговечность
Сквозная конструкция (внутренний канал 110 мм по всей высоте) — свободный поток газа
Многоразовое использование — достаточно промыть или продуть сетку обратным потоком
Совместимость:
Фильтроэлемент NF8311-340 устанавливается в корпуса фильтров с посадочным диаметром 162 мм и высотой под элемент 340 мм. Совместим с корпусами, рассчитанными на сетчатые промывные фильтроэлементы.
Условия эксплуатации и ограничения:
| Параметр | Допустимое значение |
|---|---|
| Рабочая температура газа, °C | от -40 до +80 |
| Кратковременное повышение (по согласованию), °C | до +100 |
| Относительная влажность газа, % | до 100 (допускается конденсат) |
| Содержание механических примесей, мг/м³ | не более 5000 (для грубой очистки) |
| Агрессивные компоненты (H₂S, CO₂) | бронза ограниченно устойчива, нержавейка устойчива |
Ограничения и предупреждения:
Не применять при температуре газа выше +100 °C — возможно коксование сетки и термическое разложение тяжелых фракций газа
Не применять в среде с высоким содержанием сероводорода (H₂S) — бронза подвержена коррозии
Не применять во взрывоопасных зонах без соответствующей защиты от искрообразования (бронза может искрить при ударах)
Регенерация (восстановление):
Промывка в чистящем растворе с обратной продувкой сжатым воздухом или инертным газом
Визуальный контроль целостности сетки после каждой регенерации
Рекомендуемое количество циклов регенерации — не более 10 (зависит от условий эксплуатации)
Упаковка и хранение:
Упаковка: транспортная коробка или термоусадочная пленка
Условия хранения: сухое проветриваемое помещение, защита от механических повреждений
Срок хранения: не ограничен (при отсутствии коррозии)
Гарантийные обязательства:
Гарантийный срок эксплуатации: 6 месяцев с момента установки (как многоразовое изделие)
Гарантийный срок хранения: 12 месяцев с даты отгрузки
Заказ:
Для заказа укажите артикул NF8311-340, количество, требуемый номер (размер ячейки) бронзовой сетки и способ доставки.
