NF8316-180 Фильтр очистки газа
1
ФИЛЬТРОЭЛЕМЕНТ СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ 8316-180 – КОМПАКТНАЯ ГРУБАЯ ОЧИСТКА ДЛЯ ГРП И ОБОРУДОВАНИЯ
Назначение:
Фильтроэлемент 8316-180 предназначен для механической грубой очистки природного газа, воздуха и неагрессивных газов от крупных твердых механических примесей (окалина, песок, пыль, продукты коррозии). Благодаря широкому внутреннему каналу (130 мм) обеспечивает минимальное гидравлическое сопротивление. Применяется в системах с ограниченным монтажным пространством.
Области применения:
Газораспределительные пункты (ГРП) и шкафные ГРП (ШРП) малой производительности
Входные фильтры регуляторов давления газа
Газопоршневые установки (ГПУ) малой мощности
Котельные и печи (грубая очистка газа перед горелкой)
Системы топливоподачи газового оборудования
Компрессоры и насосы (защита от крупных фракций)
Технические характеристики:
| Параметр | Значение |
|---|---|
| Артикул | 8316-180 |
| Тип | Сетчатый механический (промывной, многоразовый) |

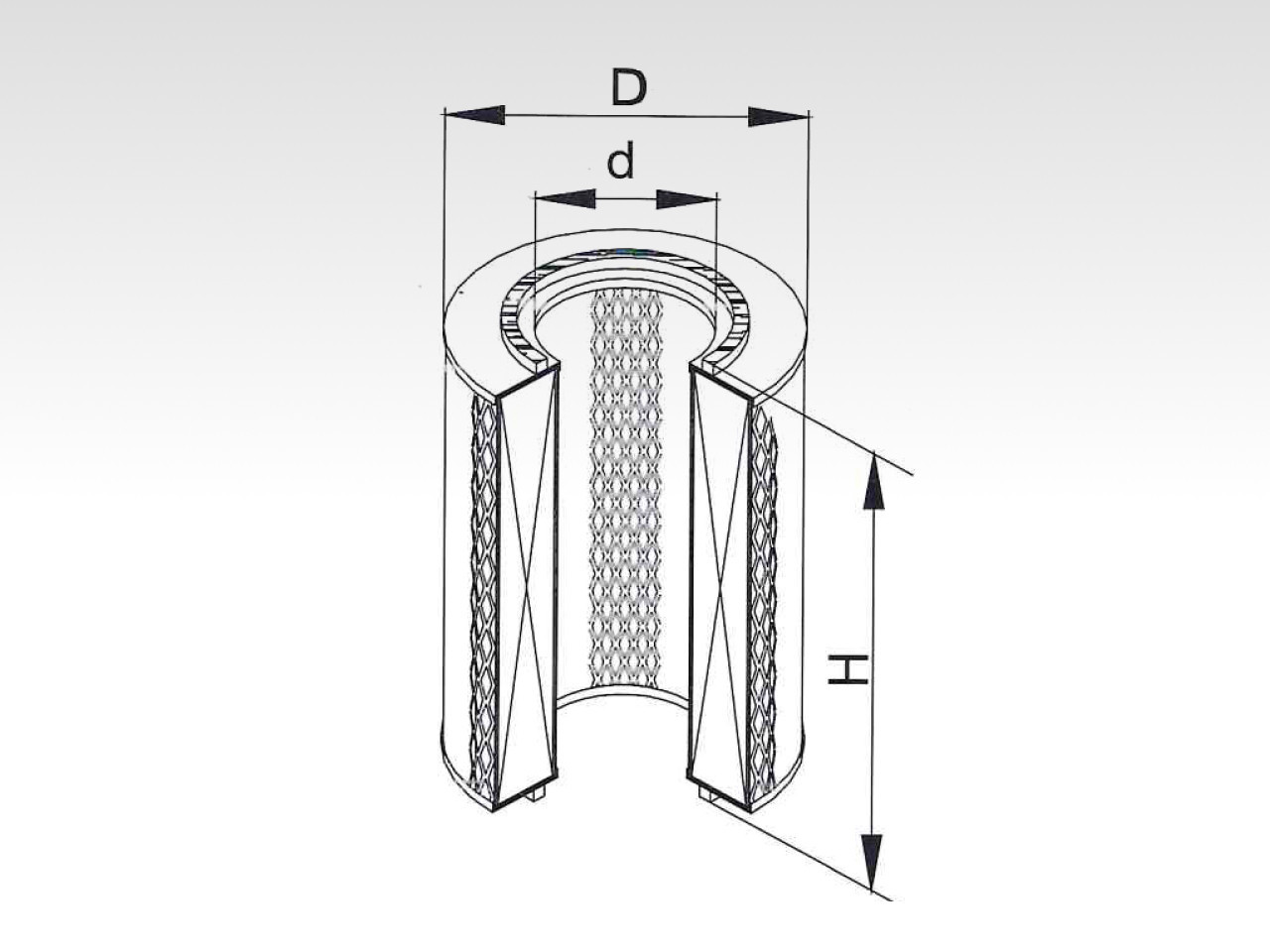

| Внешний диаметр (Dн), мм | 150 |
| Внутренний диаметр (Dвн), мм | 130 |
| Высота (H), мм | 181 |

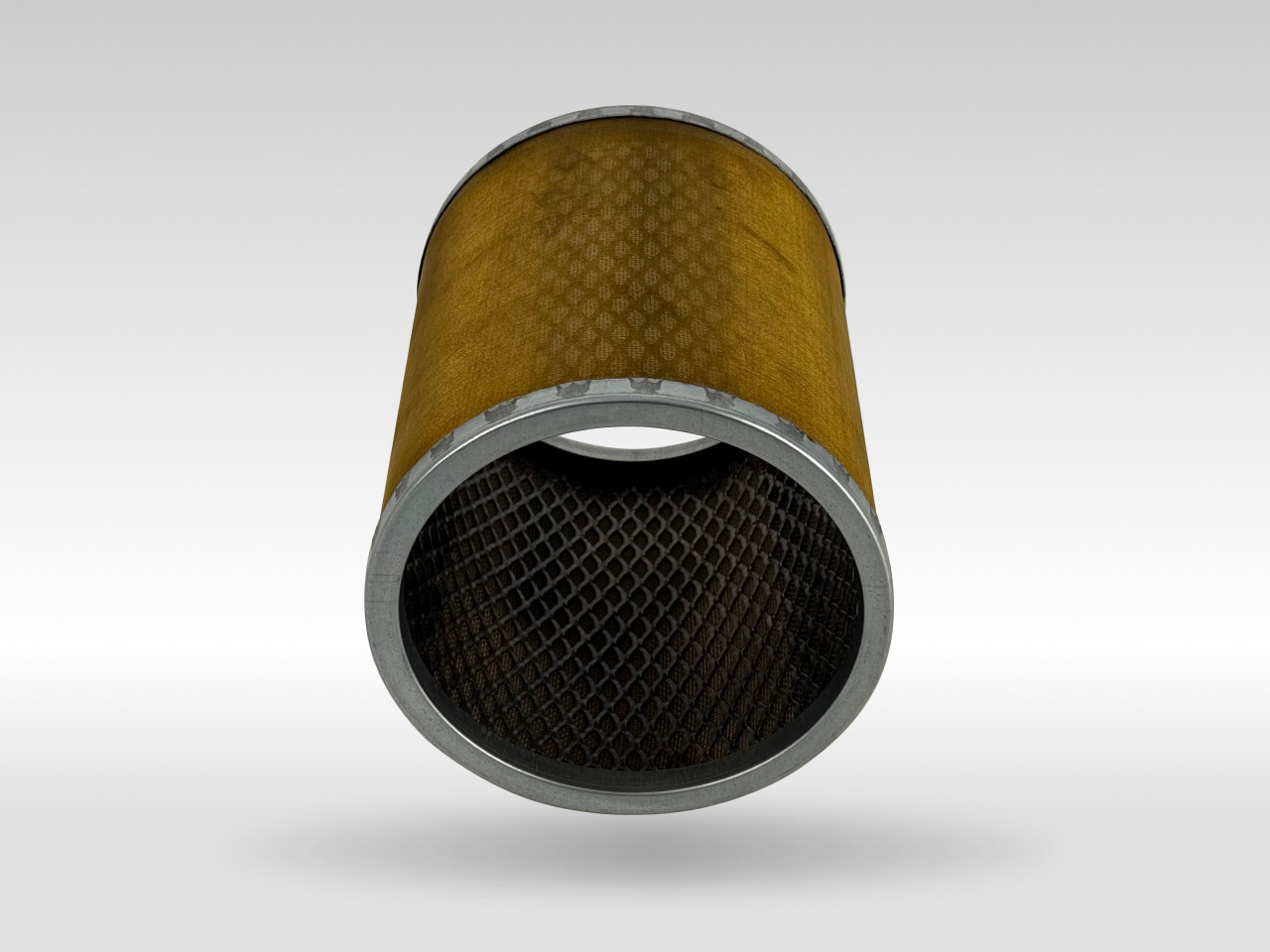

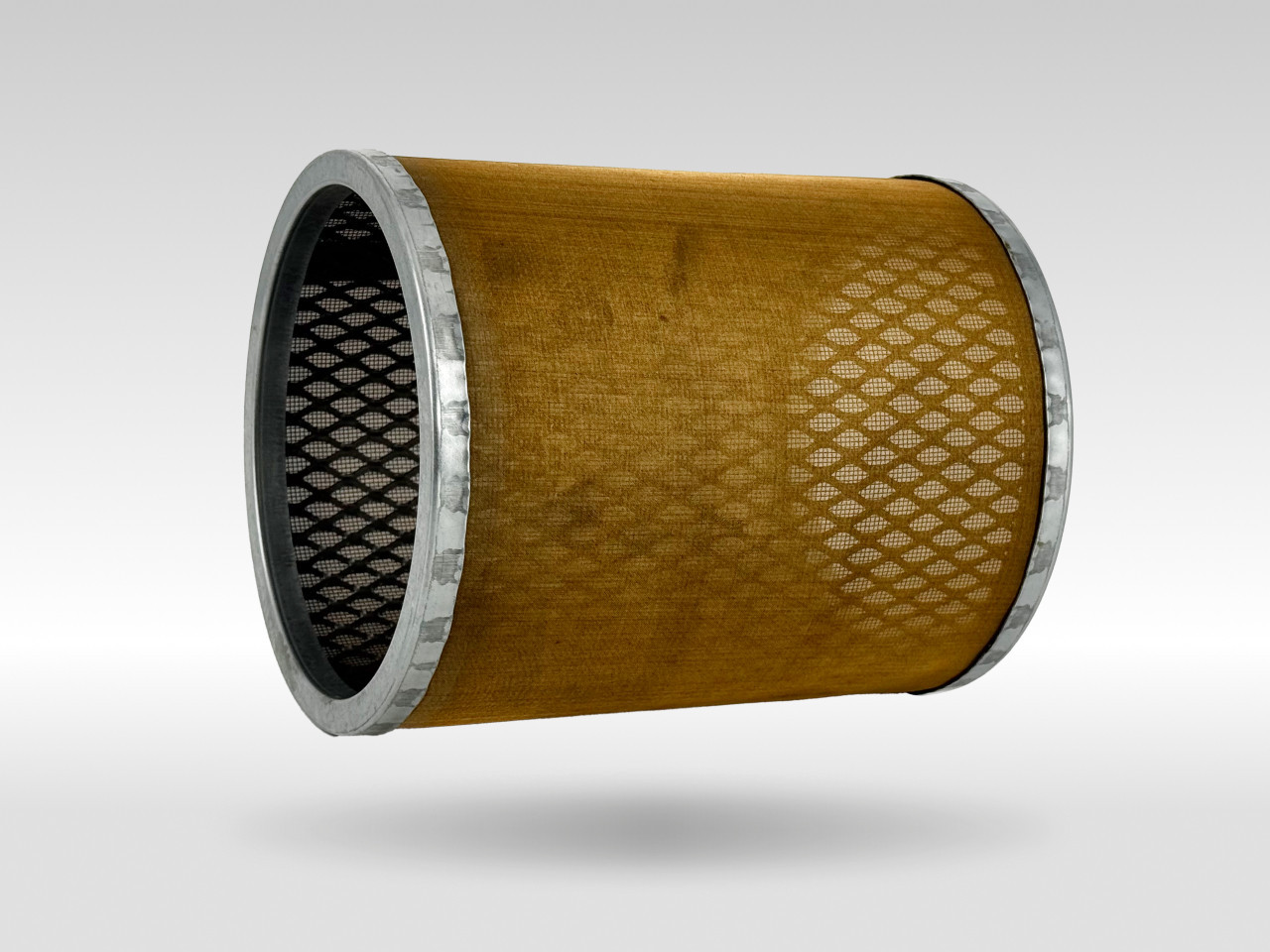

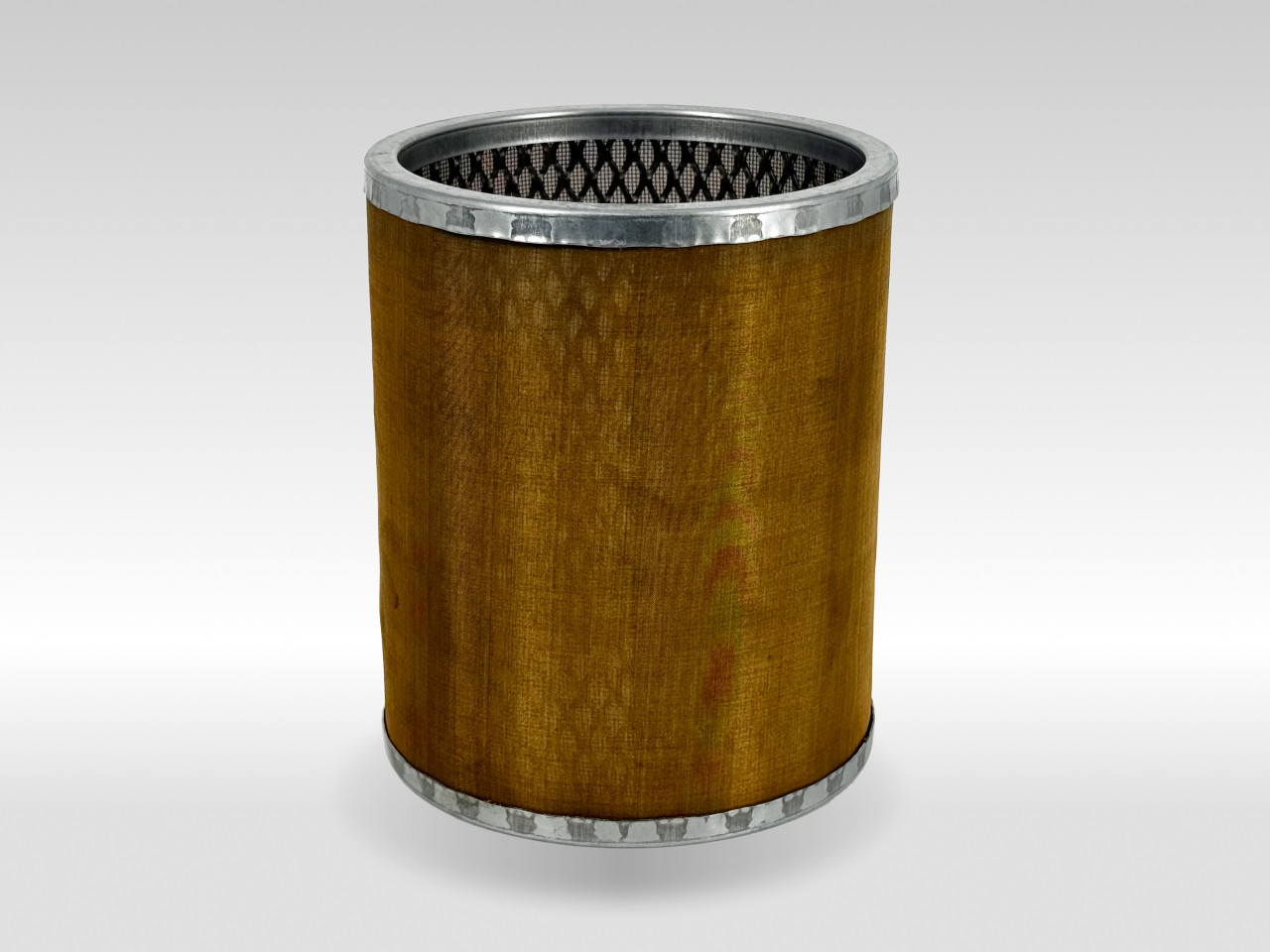

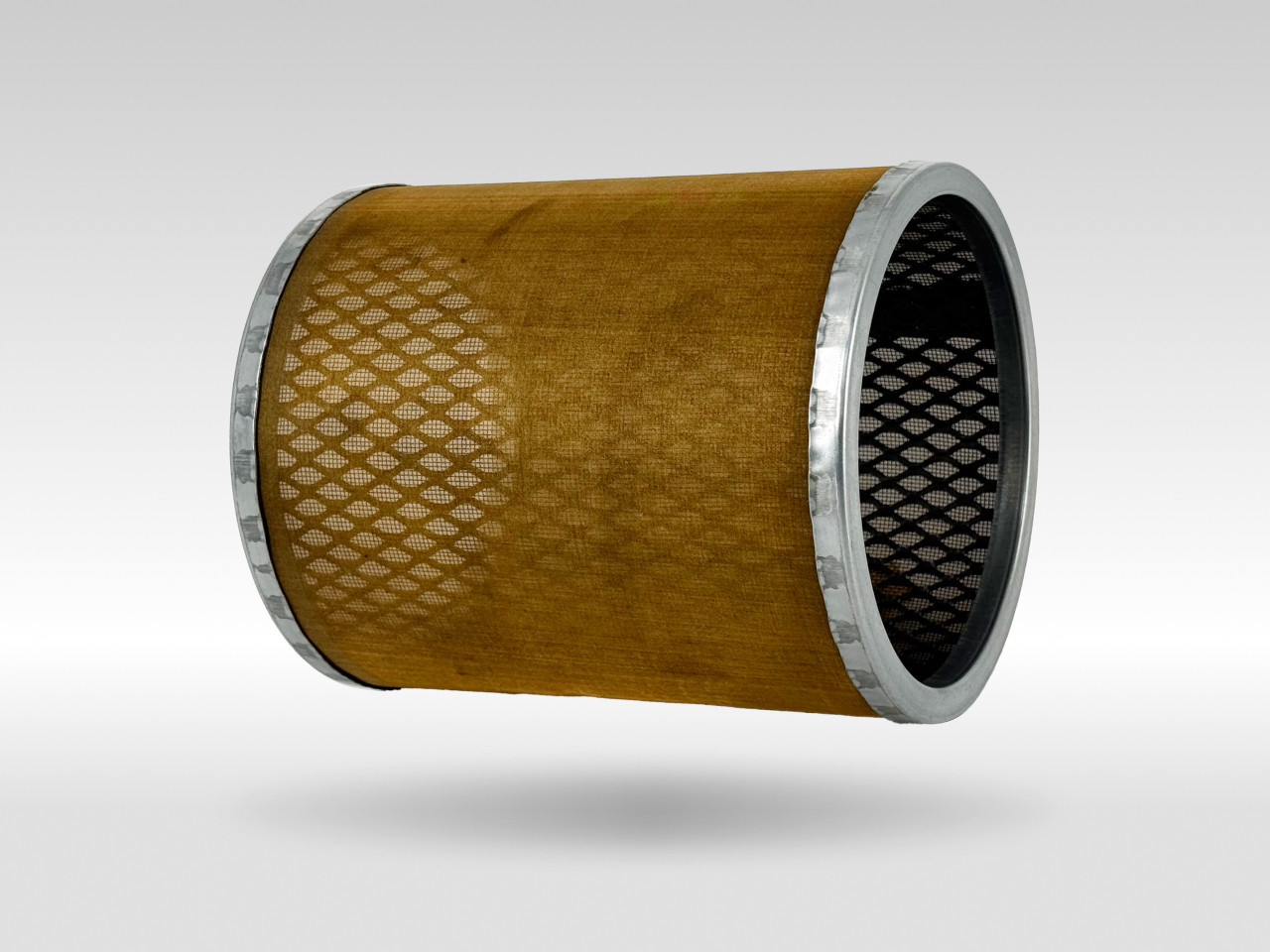

| Фильтрующий материал | Бронзовая сетка (гладкая, натянутая) |
| Структура фильтрующего слоя | Гладкая, не гофрированная |
| Каркас жесткости (внутренний) | Оцинкованная просечно-вытяжная сетка |
| Материал крышек | Не указан (предположительно металлические) |
| Тип уплотнений | Отсутствуют (уплотнение по корпусу или торцам) |
| Рекомендуемое направление потока | Снаружи внутрь (outside-in) |
| Тонкость фильтрации, мкм | Зависит от номера бронзовой сетки (уточнять) |
| Максимальный перепад давления (dP), МПа | до 0,05 |
| Максимальная температура эксплуатации, °C | от -40 до +80 |
| Климатическое исполнение | УХЛ, категория размещения 1 по ГОСТ 15150-69 |
| Нормативный документ | ГОСТ 15150-69 |
Конструктивные особенности:
Широкий внутренний канал (130 мм)— минимальное гидравлическое сопротивление
Бронзовая сетка— коррозионно-стойкая, подходит для влажных сред
Оцинкованный каркас(просечно-вытяжная сетка) — обеспечивает жесткость и предотвращает смятие
Отсутствие резиновых уплотнений— простота конструкции, установка через плоские прокладки или по корпусу
Компактная высота (181 мм)— для ограниченного монтажного пространства
Многоразовое использование— промывка или продувка обратным потоком
Совместимость:
Фильтроэлемент 8316-180 устанавливается в корпуса фильтров с посадочным диаметром 150 мм и высотой под элемент 181 мм. Перед заказом рекомендуется сверить посадочные размеры с корпусом.
Условия эксплуатации и ограничения:
| Параметр | Допустимое значение |
|---|---|
| Рабочая температура газа, °C | от -40 до +80 |
| Относительная влажность газа, % | до 100 (допускается конденсат) |
| Содержание механических примесей, мг/м³ | не более 5000 (грубая очистка) |
| Агрессивные компоненты (H₂S, CO₂) | бронза ограниченно устойчива |
Регенерация (восстановление):
Промывка в чистящем растворе или продувка обратным потоком сжатого воздуха/инертного газа
Визуальный контроль целостности сетки после каждой регенерации
Многоразовое использование (до 10 циклов в зависимости от условий)
Упаковка и хранение:
Упаковка: транспортная коробка / термоусадочная пленка
Условия хранения: сухое проветриваемое помещение, защита от механических повреждений
Срок хранения: не ограничен (при отсутствии коррозии)
Гарантийные обязательства:
Гарантийный срок эксплуатации: 6 месяцев
Гарантийный срок хранения: 12 месяцев
Заказ:
Для заказа укажите артикул 8316-180, количество, требуемый номер (размер ячейки) бронзовой сетки и способ доставки.
