NF8314-240 Фильтр очистки газа
1
ФИЛЬТРОЭЛЕМЕНТ СЕТЧАТЫЙ КОНИЧЕСКИЙ NF8314-240 – ГРУБАЯ ОЧИСТКА ДЛЯ ГРП И СПЕЦОБОРУДОВАНИЯ
Назначение:
Фильтроэлемент NF8314-240 предназначен для механической грубой очистки природного газа, воздуха или неагрессивных газов от крупных твердых примесей (окалина, песок, ржавчина). Особенность конструкции — коническое (ступенчатое) сужение внутреннего канала, что позволяет совмещать фильтрацию с дросселированием потока или отводом конденсата.
Области применения:
Газораспределительные пункты (ГРП) низкого давления
Входные фильтры регуляторов давления газа
Системы отвода конденсата и дренажные устройства
Газосчетчики и измерительные комплексы (защита от крупных фракций)
Промывные фильтры на водопроводах и газоконденсатных линиях
Технические характеристики:
| Параметр | Значение |
|---|---|
| Артикул | NF8314-240 |
| Тип | Сетчатый механический, конический (ступенчатый) |

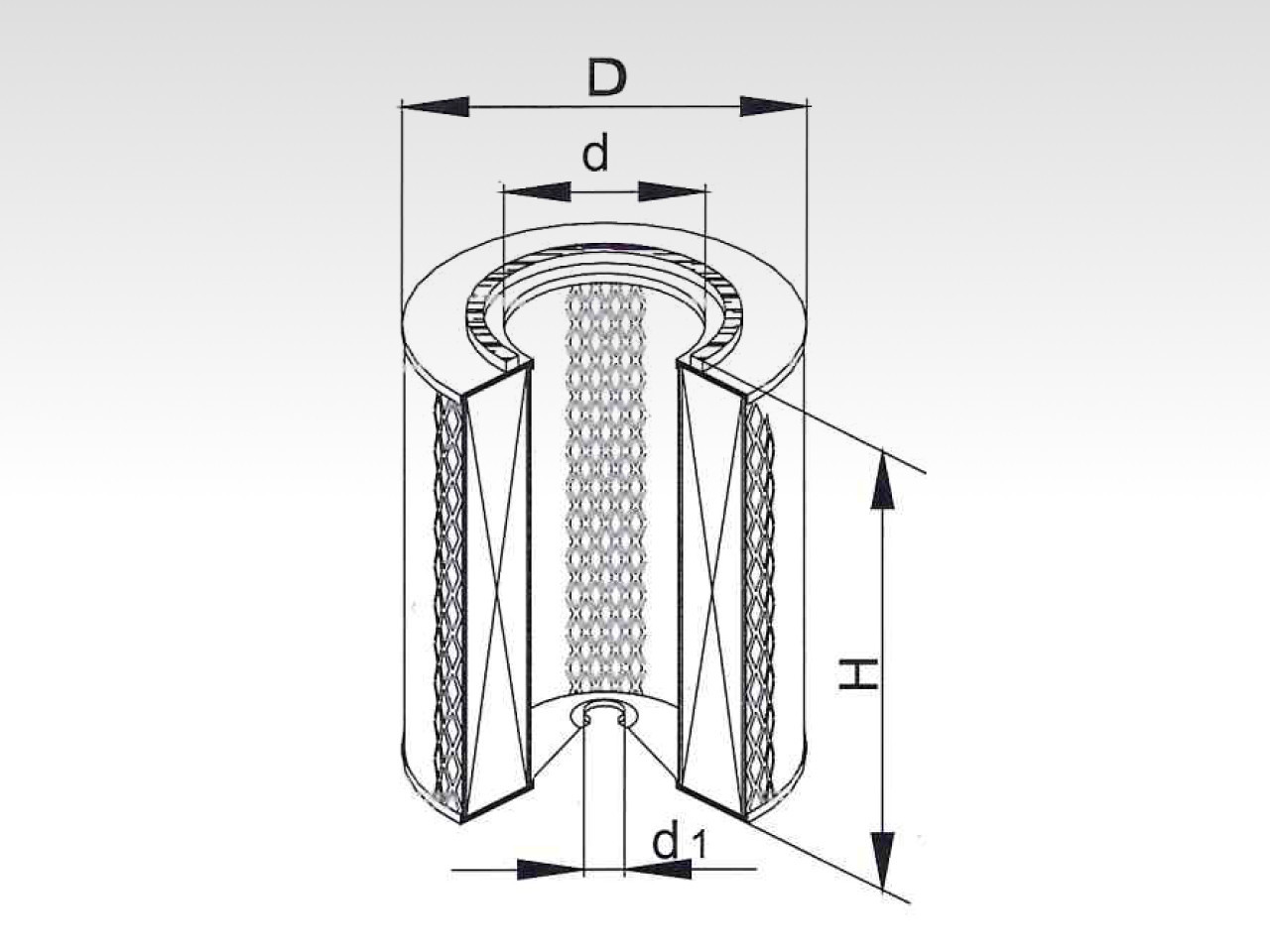

| Внешний диаметр (Dн), мм | 150 |
| Внутренний диаметр вверху (Dвх), мм | 88 |
| Внутренний диаметр внизу (Dвых), мм | 13 |
| Высота (H), мм | 240 |

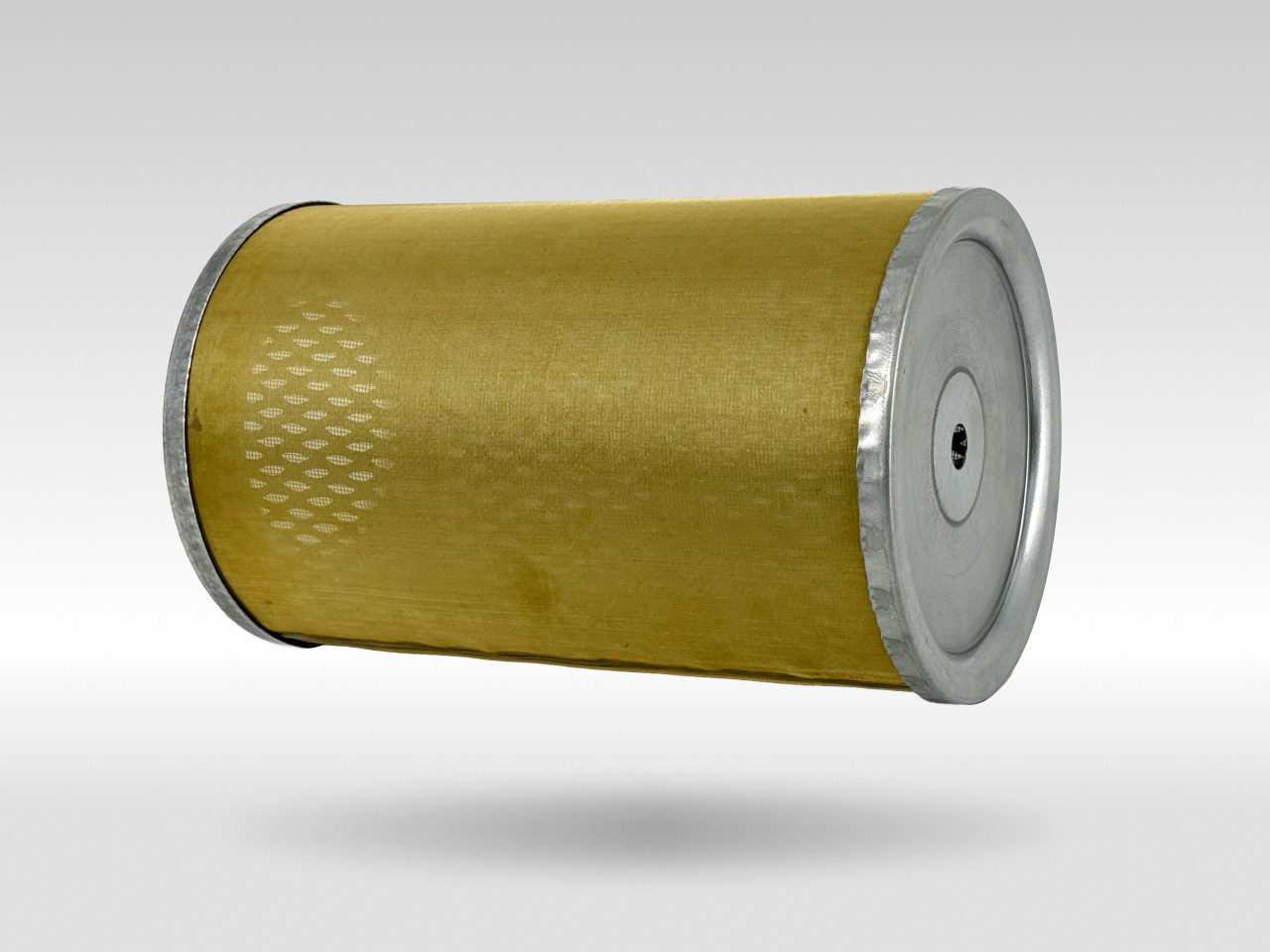

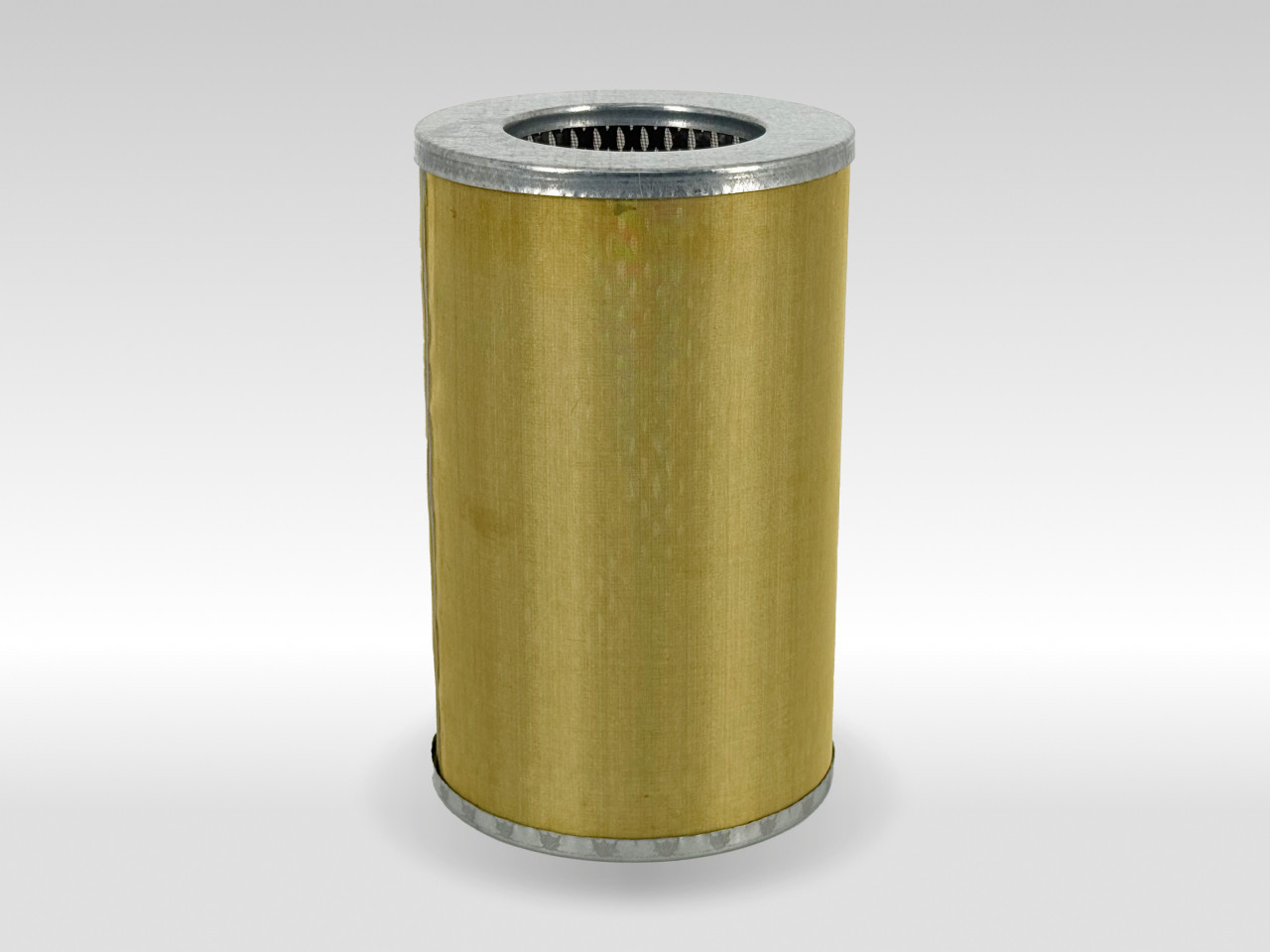

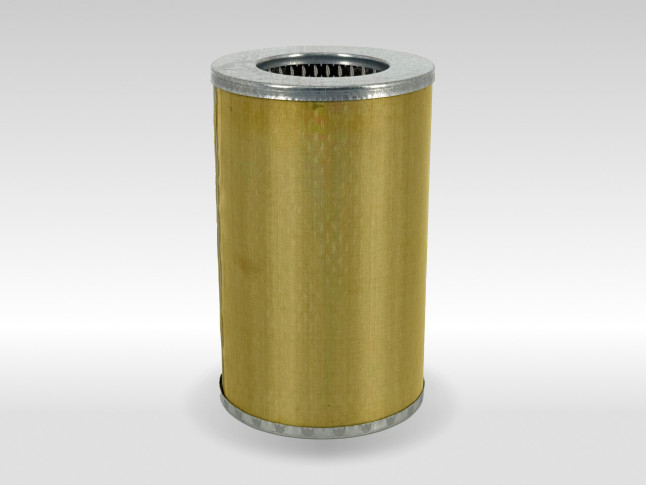

| Фильтрующий материал | Бронзовая сетка (гладкая, натянутая) |

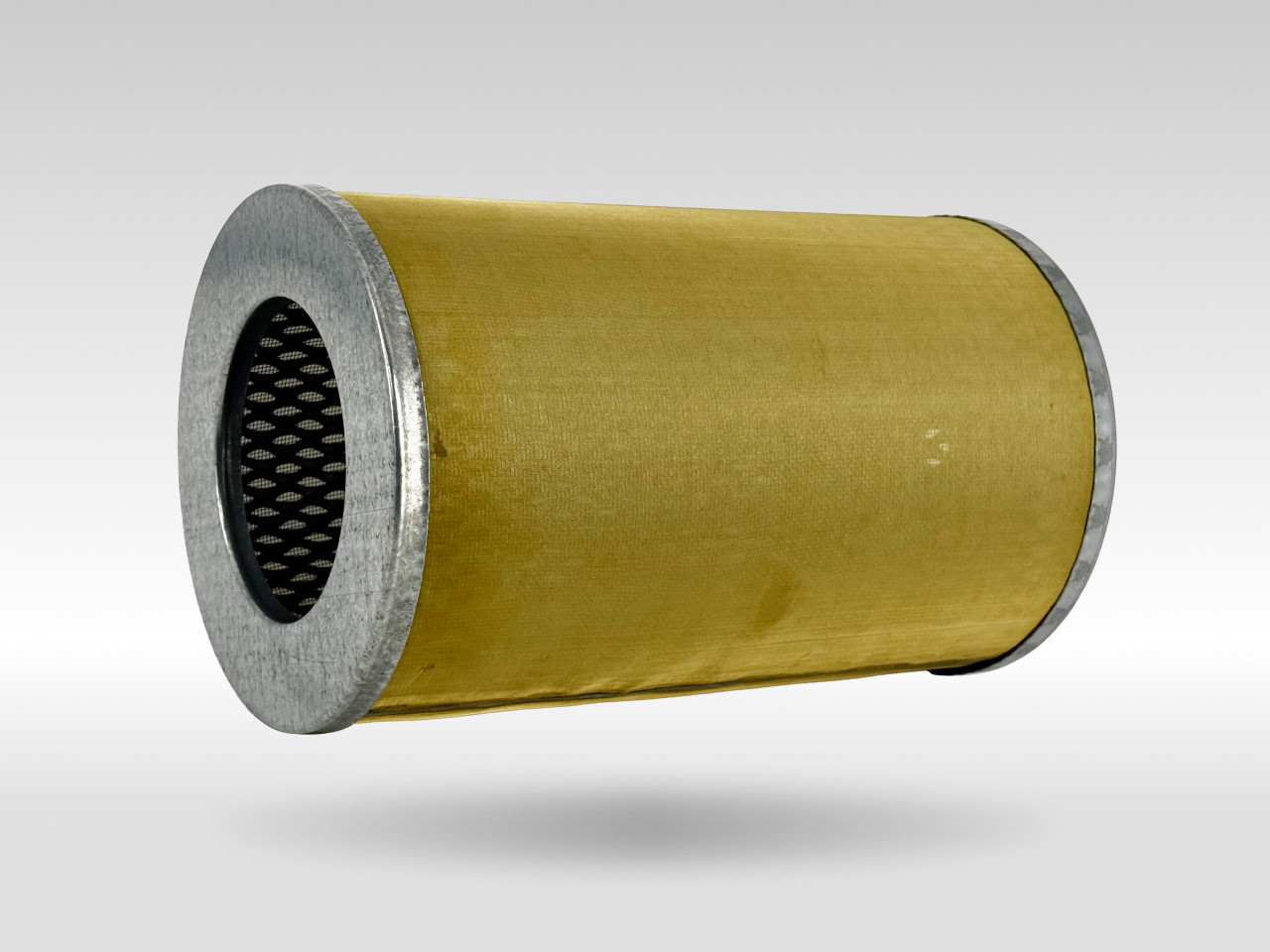

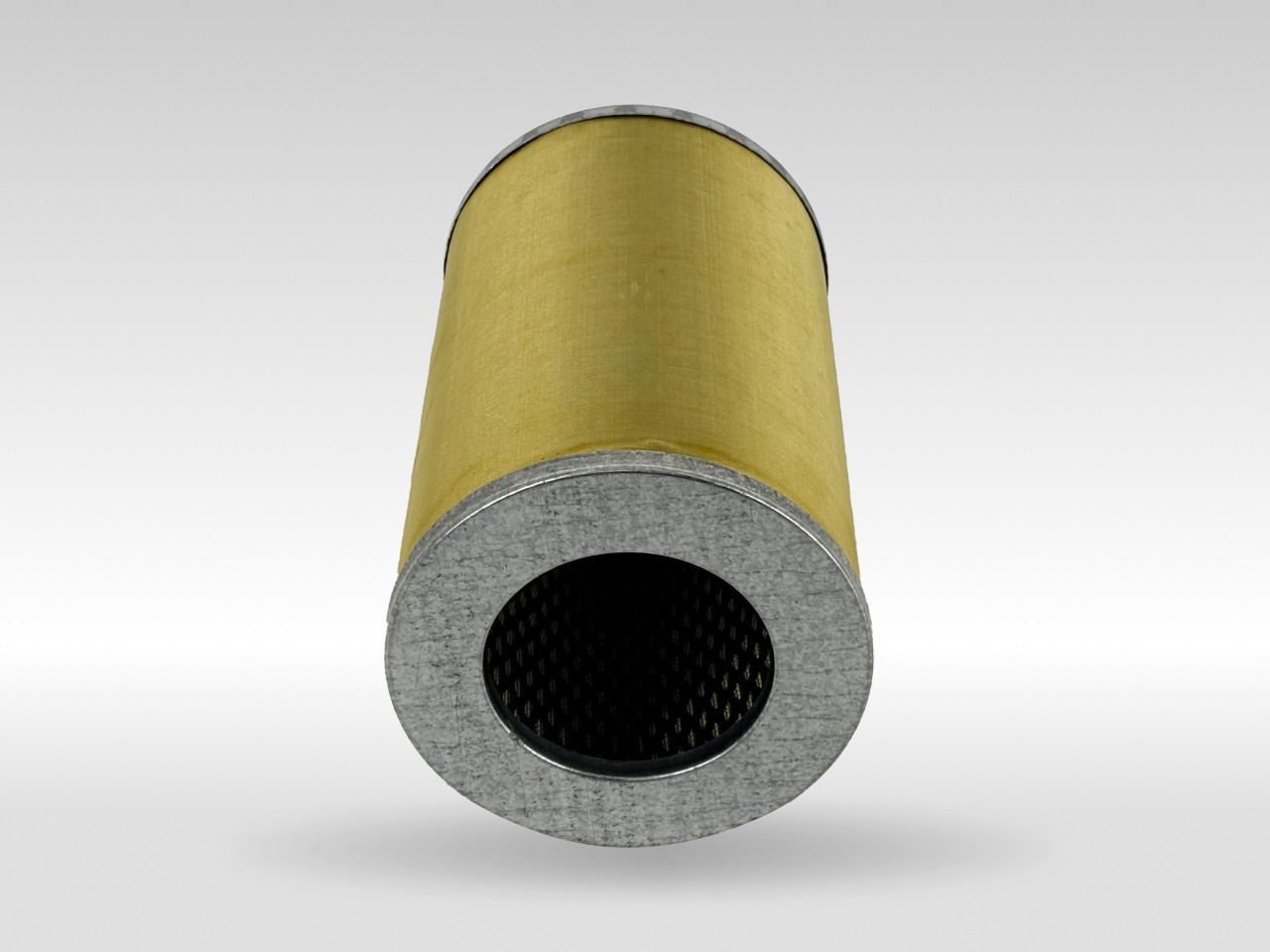

| Каркас жесткости | Оцинкованная просечно-вытяжная сетка |

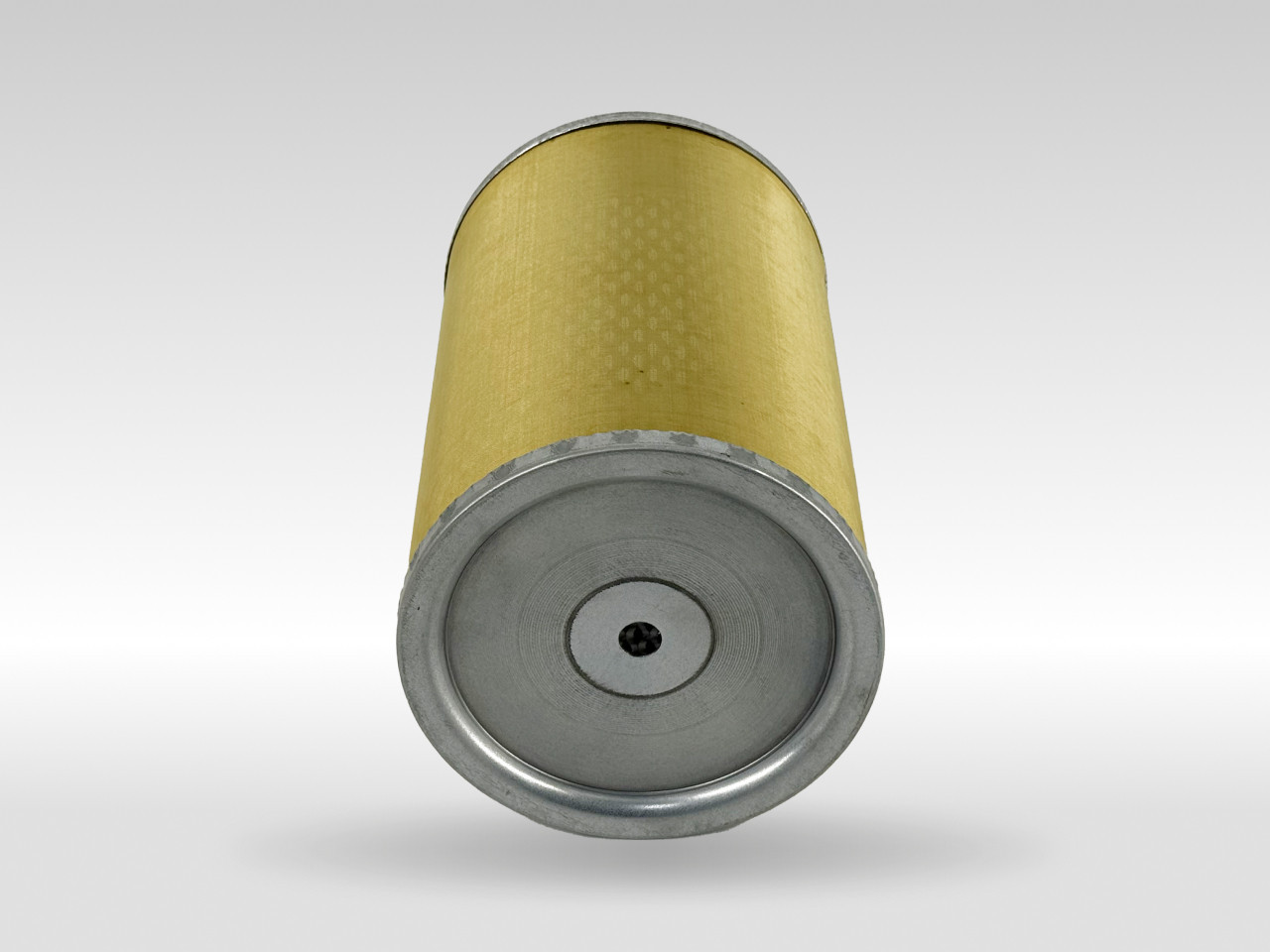

| Материал верхней и нижней крышки | Нержавеющая сталь |
| Тип уплотнений | Отсутствуют (уплотнение по корпусу или торцам) |
| Рекомендуемое направление потока | Сверху вниз (от широкого конца к узкому) |
| Тонкость фильтрации, мкм | Зависит от номера бронзовой сетки (уточнять) |
| Максимальный перепад давления (dP), МПа | до 0,05 |
| Максимальная температура эксплуатации, °C | от -40 до +80 |
| Климатическое исполнение | УХЛ, категория размещения 1 по ГОСТ 15150-69 |
| Нормативный документ | ГОСТ 15150-69 |
Конструктивные особенности:
Конический внутренний канал(88 мм → 13 мм) — создает перепад давления и способствует отделению крупных частиц и жидкости
Бронзовая сетка— коррозионно-стойкая, подходит для влажных сред
Оцинкованный каркас— обеспечивает жесткость и предотвращает смятие сетки
Нержавеющие крышки— долговечность, устойчивость к коррозии
Отсутствие уплотнений— простота конструкции, ремонтопригодность
Совместимость:
Фильтроэлемент NF8314-240 устанавливается в специализированные корпуса фильтров-грязевиков и регуляторов давления. Перед заказом рекомендуется сверить посадочные размеры с корпусом.
Условия эксплуатации и ограничения:
| Параметр | Допустимое значение |
|---|---|
| Рабочая температура газа, °C | от -40 до +80 |
| Относительная влажность газа, % | до 100 (допускается конденсат) |
| Содержание механических примесей, мг/м³ | не более 5000 (грубая очистка) |
| Агрессивные компоненты (H₂S, CO₂) | бронза ограниченно устойчива |
Регенерация (восстановление):
Промывка в чистящем растворе или продувка обратным потоком
Визуальный контроль целостности сетки
Многоразовое использование
Упаковка и хранение:
Упаковка: транспортная коробка / термоусадочная пленка
Срок хранения: не ограничен
Гарантийные обязательства:
Гарантийный срок эксплуатации: 6 месяцев
Гарантийный срок хранения: 12 месяцев
Заказ:
Для заказа укажите артикул NF8314-240, количество, требуемый номер (размер ячейки) бронзовой сетки и способ доставки.
