NF8311-462 Фильтр очистки газа
6
ФИЛЬТРОЭЛЕМЕНТ ГАЗОВЫЙ КОАЛЕСЦИРУЮЩИЙ NF8311-462 – ПРОМЫШЛЕННАЯ ОЧИСТКА ПРИРОДНОГО ГАЗА ДЛЯ ГРП, КС И ОБЪЕКТОВ ЭНЕРГЕТИКИ
Назначение:
Фильтроэлемент NF8311-462 предназначен для тонкой очистки природного газа от твердых механических примесей (пыль, окалина, продукты коррозии) и жидких аэрозолей (компрессорное масло, вода, газовый конденсат) на объектах добычи, транспортировки и потребления газа. Применяется в фильтрах-сепараторах и коалесцирующих установках.
Области применения:
Газораспределительные пункты (ГРП) и газораспределительные станции (ГРС)
Компрессорные станции (КС) магистральных газопроводов
Газопоршневые (ГПЭС) и газотурбинные (ГТЭС) электростанции
Установки подготовки газа (УПГ) на месторождениях
Нефтехимические и газохимические производства (защита катализаторов и мембран)
Промышленные котельные и печи
Технические характеристики:
| Параметр | Значение |
|---|---|
| Артикул | NF8311-462 |
| Тип | Коалесцирующий (объединяющий капли жидкости) |

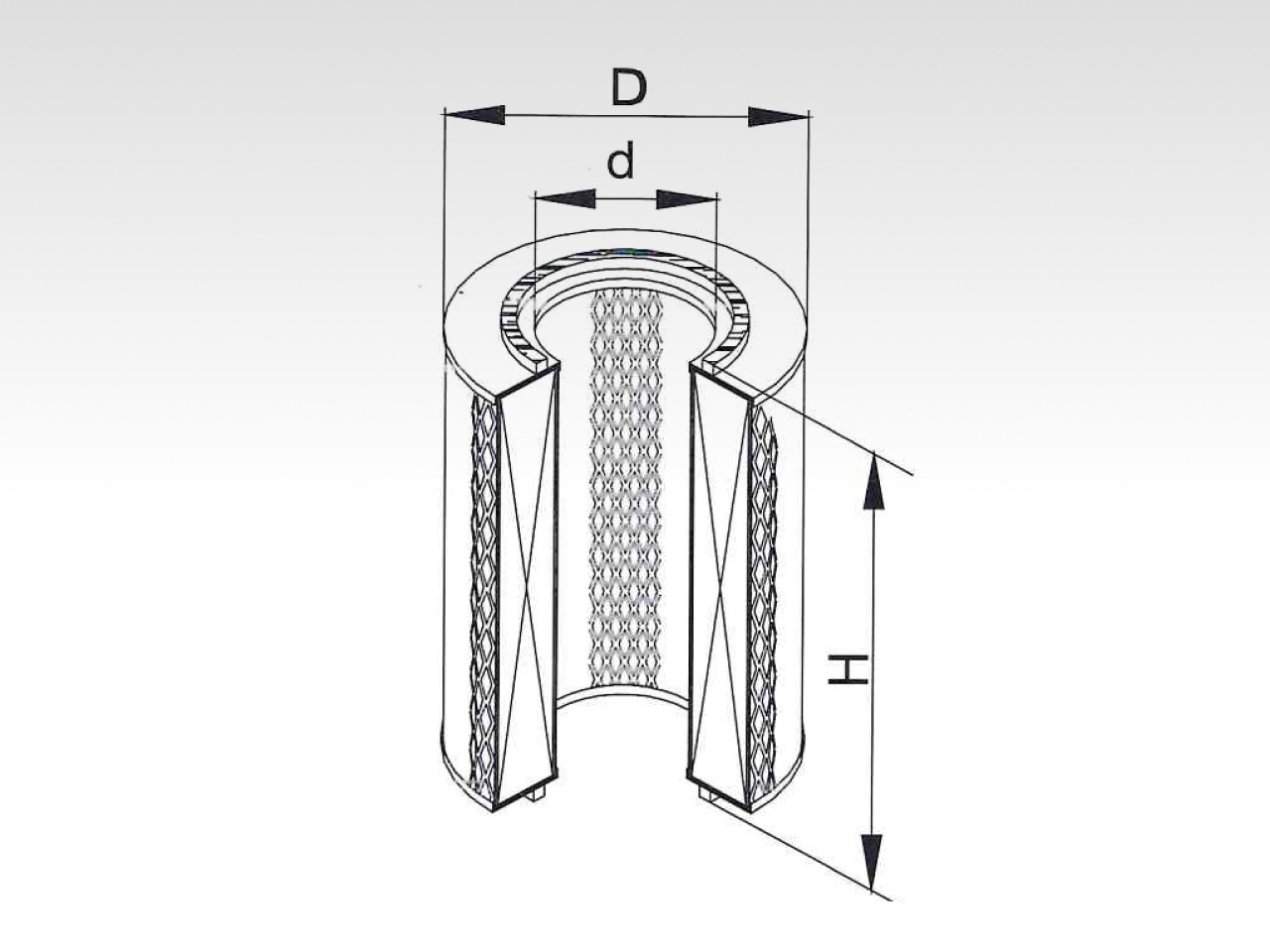

| Внешний диаметр (Dн), мм | 162 |
| Внутренний диаметр (Dвн), мм | 110 |
| Высота жесткой части (H каркаса), мм | 462 |
| Высота общая с уплотнениями (H полн.), мм | 482 |
| Высота каждого торцевого уплотнения, мм | 10 |
| Материал уплотнений | NBR (нитрил) / опционально FKM (фторкаучук) |
| Фильтрующий материал | Синтетическое волокно (полиэстер / полипропилен) |
| Армирование | Нержавеющая сетка (двухстороннее: наружное + внутреннее) |
| Рекомендуемое направление потока | Снаружи внутрь (outside-in) |
| Тонкость фильтрации (жидкости), мкм | от 0,1 |
| Тонкость фильтрации (твердые частицы), мкм | от 1 |
| Максимальный перепад давления (dP), МПа | 0,1 (1 бар) |
| Максимальная температура эксплуатации, °C | +80 (NBR) / +120 (FKM) |
| Климатическое исполнение | УХЛ, категория размещения 1 по ГОСТ 15150-69 |
| Нормативный документ | ГОСТ 15150-69 |
Конструктивные особенности:
Армирующая нержавеющая сетка с двух сторон исключает схлопывание и раздувание картриджа при любых перепадах давления и пульсациях потока
Синтетический глубинный фильтрующий слой обладает высокой грязеемкостью и устойчив к воздействию влаги и масел
Торцевые съемные уплотнения высотой 10 мм обеспечивают надежную герметизацию и возможность замены без специального инструмента
Прямой внутренний канал диаметром 110 мм минимизирует гидравлическое сопротивление
Совместимость:
Фильтроэлемент NF8311-462 является прямым импортозамещающим аналогом для картриджей, устанавливаемых в корпуса следующих производителей:
Parker / Finite (серии HF, PSG)
Donaldson (серия P-GC)
Mann+Hummel (серия PG)
BEA Technologies
Pall (отдельные типоразмеры)
Российские фильтры типов ФЭ-160, ФГ-162
Условия эксплуатации и ограничения:
| Параметр | Допустимое значение |
|---|---|
| Рабочая температура газа, °C | от -40 до +80 (NBR) / до +120 (FKM) |
| Относительная влажность газа, % | до 100 (допускается конденсат) |
| Содержание механических примесей, мг/м³ | не более 1000 |
| Содержание жидкой фазы, мг/м³ | не более 500 |
| Агрессивные компоненты (H₂S, CO₂) | в пределах ПДК по ГОСТ 5542 |
Не рекомендуется применять в среде сухого кислорода, при постоянной температуре выше +120 °C, с концентрированными кислотами и щелочами.
Упаковка и хранение:
Упаковка: индивидуальная термоусадочная пленка + транспортная коробка
Условия хранения: сухое проветриваемое помещение, защита от УФ-излучения
Срок хранения: 3 года в оригинальной упаковке
Гарантийные обязательства:
Гарантийный срок эксплуатации: 12 месяцев с момента установки
Гарантийный срок хранения: 24 месяца с даты отгрузки
Заказ:
Для заказа укажите артикул NF8311-462, количество, требуемый материал уплотнений (NBR / FKM) и способ доставки.
