NF8317-167 Фильтр очистки газа
1
ФИЛЬТРОЭЛЕМЕНТ СЕТЧАТЫЙ МЕХАНИЧЕСКИЙ NF8317-167 – МИНИАТЮРНАЯ ГРУБАЯ ОЧИСТКА ДЛЯ ГАЗОВОГО ОБОРУДОВАНИЯ
Назначение:
Фильтроэлемент NF8317-167 предназначен для механической грубой очистки природного газа, воздуха и неагрессивных газов от крупных твердых механических примесей (пыль, песок, продукты коррозии). Компактные размеры позволяют устанавливать его в малогабаритное газовое оборудование, где требуется надежная защита от механических частиц.
Области применения:
Шкафные газораспределительные пункты (ШРП) малой производительности
Бытовые и промышленные газовые счетчики (защита измерительного механизма)
Регуляторы давления газа малого типоразмера
Газовые горелки и котельные малой мощности
Пилотные линии газового оборудования
Компрессоры и насосы малой производительности
Технические характеристики:
| Параметр | Значение |
|---|---|
| Артикул | NF8317-167 |
| Тип | Сетчатый механический (промывной, многоразовый) |

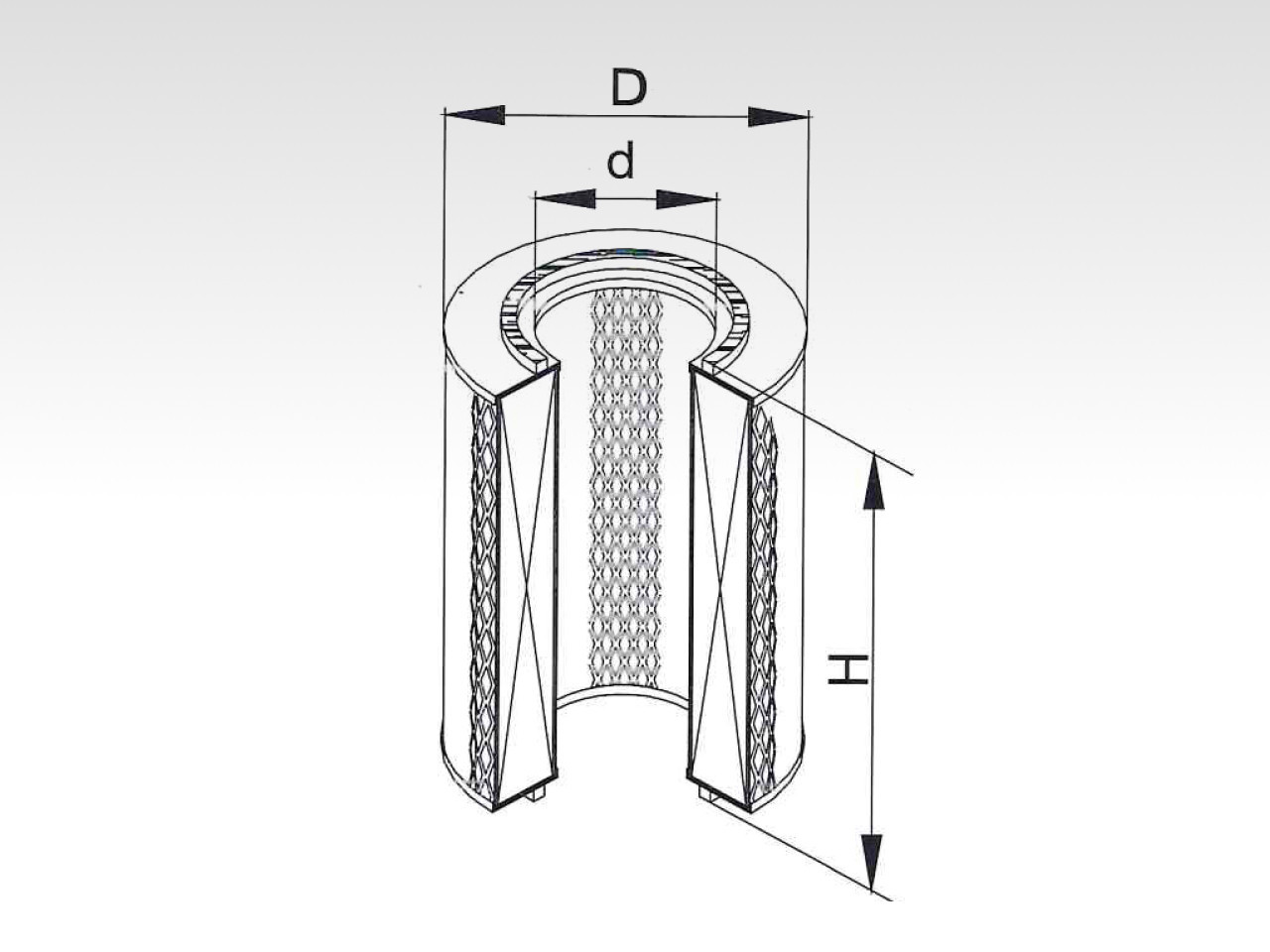

| Внешний диаметр (Dн), мм | 55 |
| Внутренний диаметр (Dвн), мм | 42 |
| Высота (H), мм | 167 |
| Фильтрующий материал | Бронзовая сетка (гладкая, натянутая) |
| Структура фильтрующего слоя | Гладкая, не гофрированная |
| Каркас жесткости | Металлический (под бронзовой сеткой) |
| Материал верхней и нижней крышки | Прорезиненный материал (эластичный, уплотняющий) |
| Тип уплотнений | Интегрированы в крышки (не требуются отдельные резинки) |
| Рекомендуемое направление потока | Снаружи внутрь (outside-in) |
| Тонкость фильтрации, мкм | Зависит от номера бронзовой сетки (уточнять) |
| Максимальный перепад давления (dP), МПа | до 0,05 |
| Максимальная температура эксплуатации, °C | от -20 до +60 (ограничение по прорезиненным крышкам) |
| Климатическое исполнение | УХЛ, категория размещения 3 по ГОСТ 15150-69 |
| Нормативный документ | ГОСТ 15150-69 |

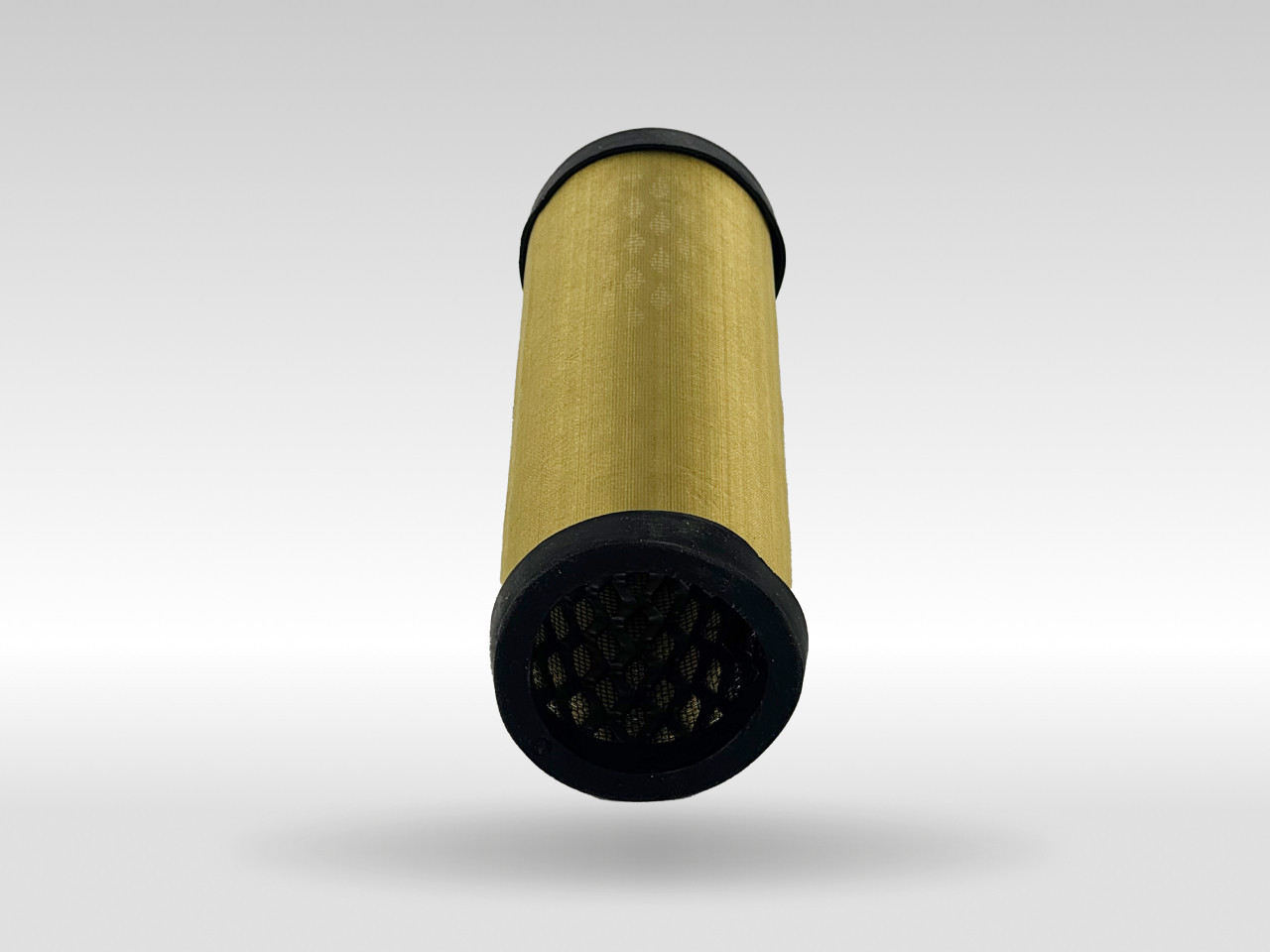

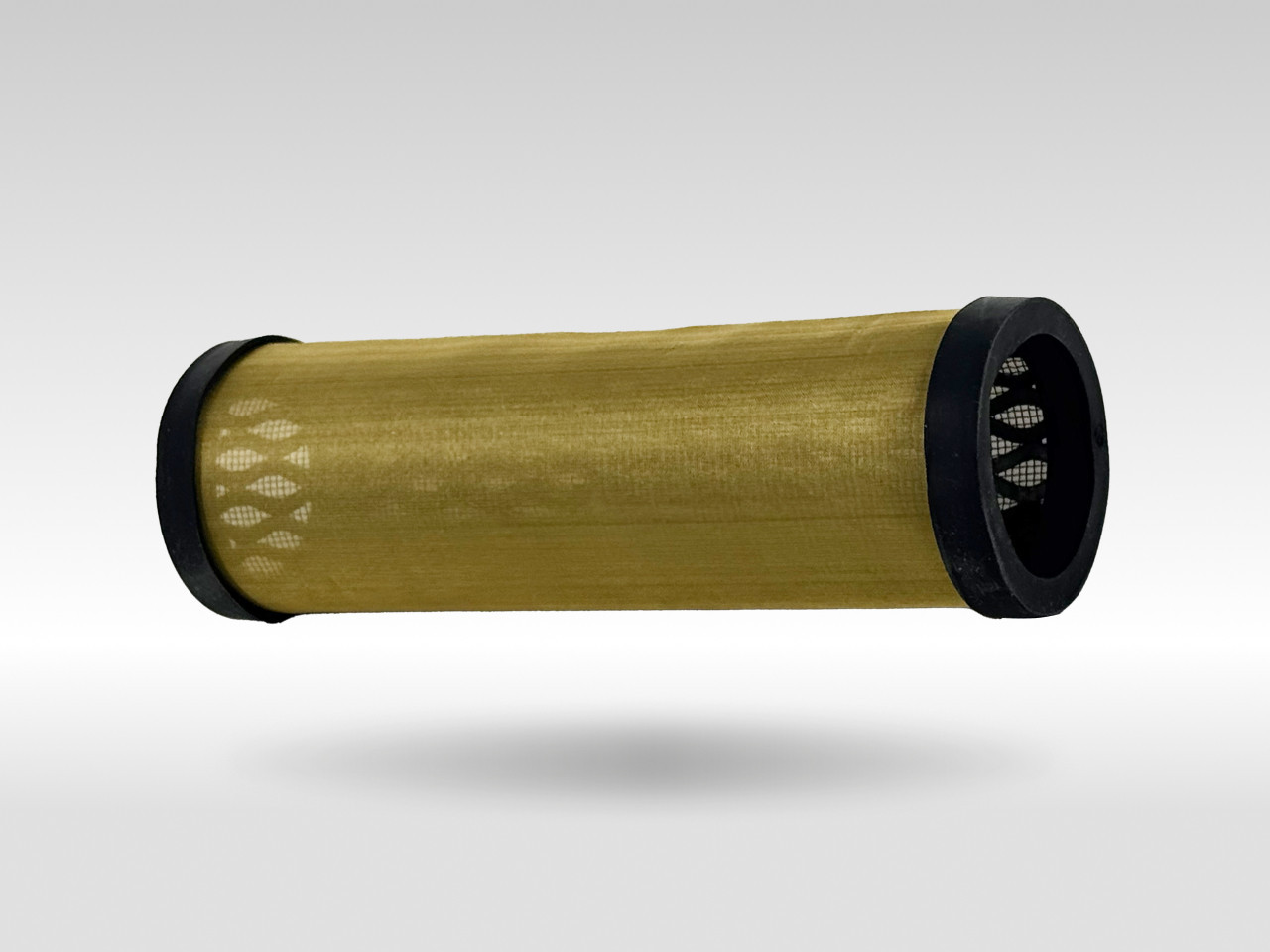

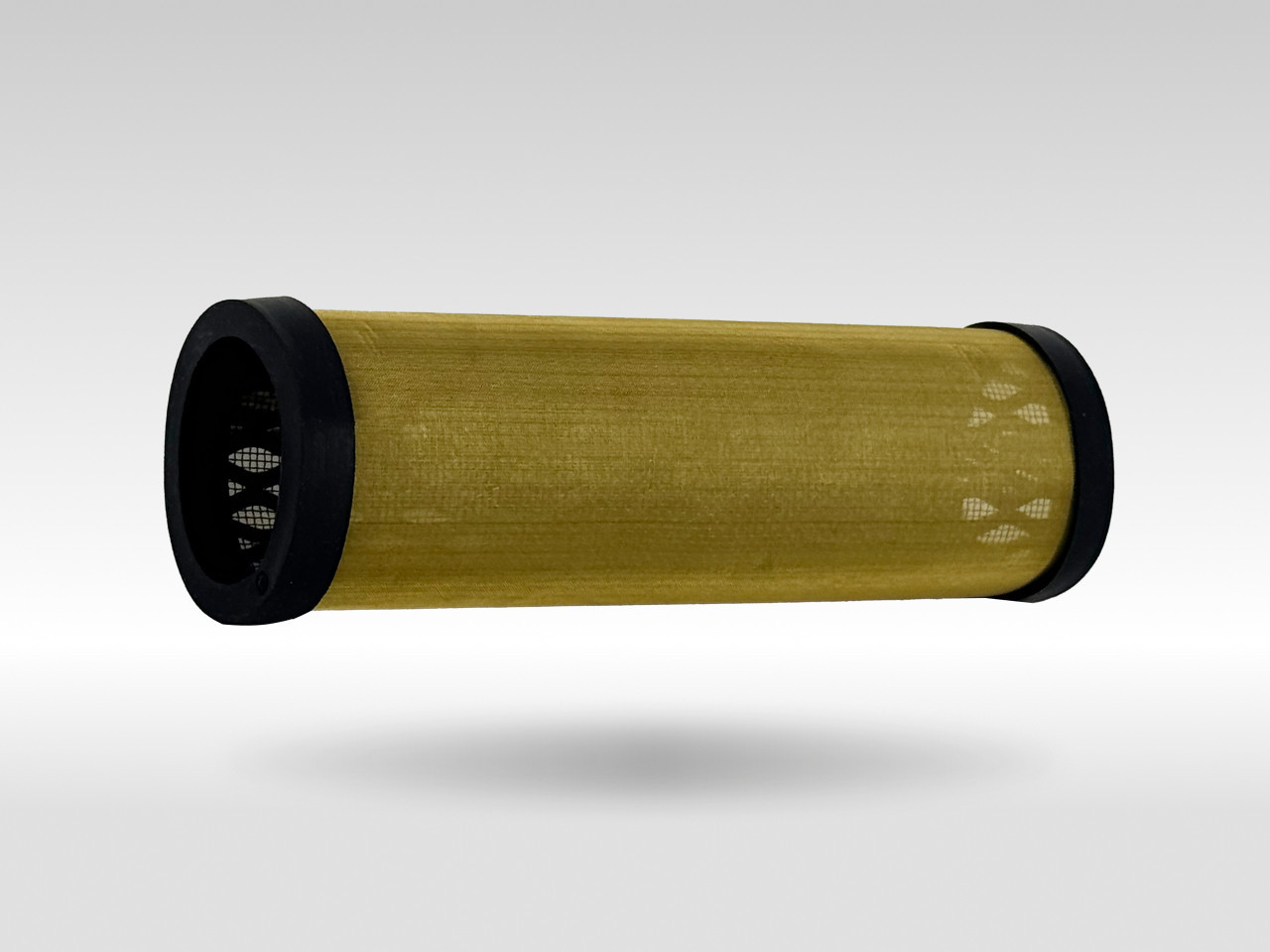

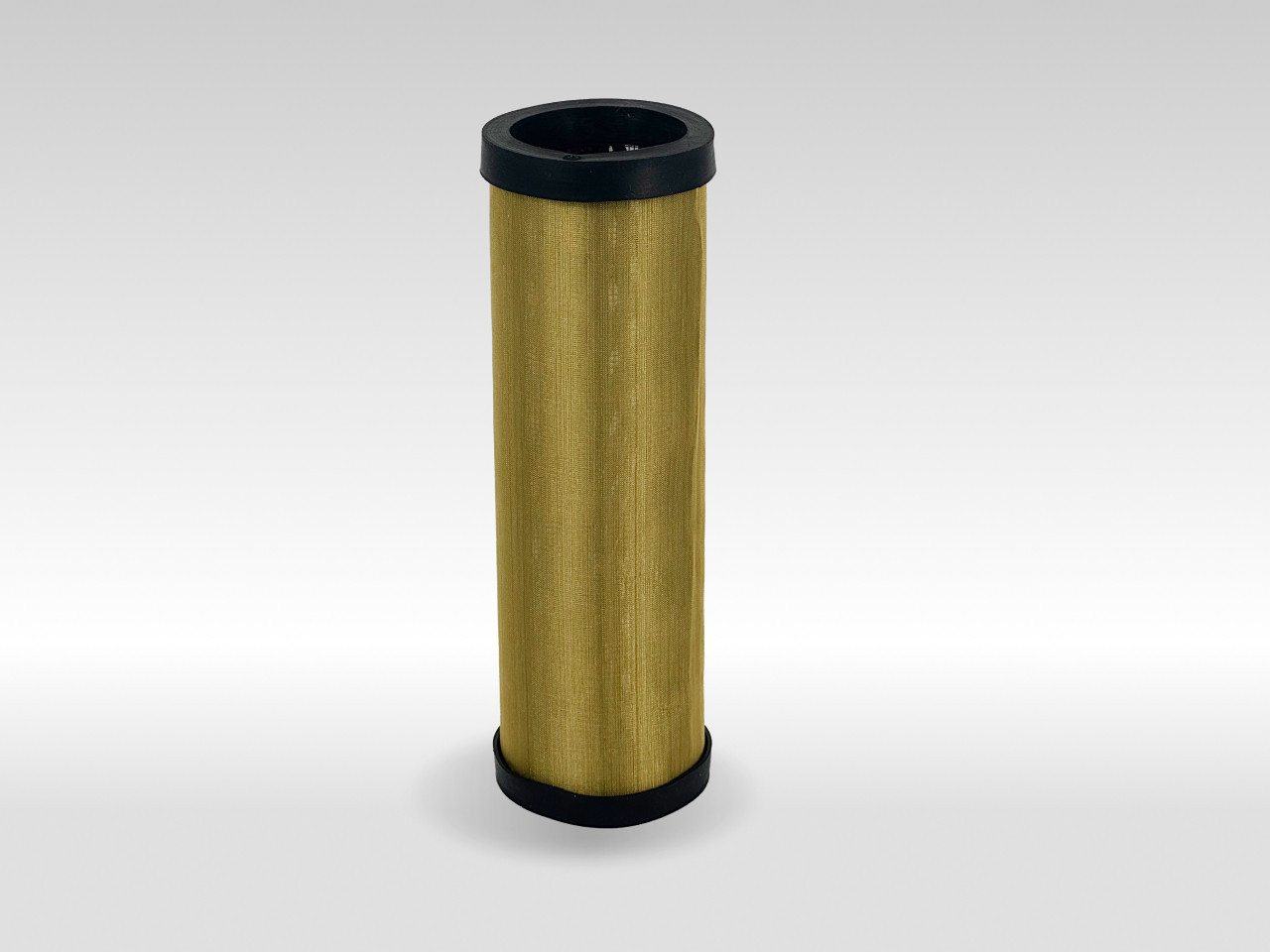

Конструктивные особенности:
Прорезиненные крышки(верх и низ) — выполняют функцию уплотнения, не требуют отдельных резиновых колец
Бронзовая сетка— коррозионно-стойкая, подходит для влажных сред
Металлический каркас— обеспечивает жесткость и предотвращает смятие сетки
Компактные размеры(диаметр 55 мм, высота 167 мм) — для малогабаритного оборудования
Многоразовое использование— промывка или продувка обратным потоком
Совместимость:
Фильтроэлемент NF8317-167 устанавливается в корпуса фильтров с посадочным диаметром 55 мм и высотой под элемент 167 мм. Прорезиненные крышки обеспечивают герметизацию без дополнительных уплотнений.
Условия эксплуатации и ограничения:
| Параметр | Допустимое значение |
|---|---|
| Рабочая температура газа, °C | от -20 до +60 |
| Относительная влажность газа, % | до 100 (допускается конденсат) |
| Содержание механических примесей, мг/м³ | не более 5000 (грубая очистка) |
| Агрессивные компоненты (H₂S, CO₂) | бронза ограниченно устойчива |
Ограничения и предупреждения:
Не применять при температуре выше +60 °C — возможно повреждение прорезиненных крышек
Не применять в среде с высоким содержанием сероводорода (H₂S) — бронза подвержена коррозии
Не применять с агрессивными жидкостями, разрушающими резину
Регенерация (восстановление):
Промывка в чистящем растворе (неагрессивном к резине) или продувка обратным потоком
Визуальный контроль целостности сетки и крышек
Многоразовое использование (до 5–10 циклов в зависимости от условий)
Упаковка и хранение:
Упаковка: транспортная коробка / термоусадочная пленка
Условия хранения: сухое проветриваемое помещение, защита от прямых солнечных лучей (резина)
Срок хранения: 2 года в оригинальной упаковке
Гарантийные обязательства:
Гарантийный срок эксплуатации: 6 месяцев
Гарантийный срок хранения: 12 месяцев
Заказ:
Для заказа укажите артикул NF8317-167, количество, требуемый номер (размер ячейки) бронзовой сетки и способ доставки.
