Противопылевой салонный фильтр: устройство и подбор
Экспертное мнение
Чистый воздух в салоне автомобиля — это не роскошь, а необходимость для комфорта и здоровья водителя и пассажиров. Главным гарантом качества этого воздуха является салонный фильтр — небольшой и не дорогой , но крайне важный элемент. Его основная задача — очистка воздуха, поступающего в салон через систему вентиляции и отопления, от пыли, пыльцы, сажи, насекомых и других загрязнений. В этой статье мы детально разберем, как устроен этот невидимый защитник, как он работает и почему его своевременная замена так важна.
Общая концепция устройства
Сравнить исполнения помогает обзор видов салонных фильтров.
Салонный фильтр устанавливается на пути поступающего в автомобиль воздуха, обычно перед испарителем радиатора системы кондиционирования ,но бывает и по другому .Он выполняет две ключевые функции:
- Защита пассажиров: Обеспечивает качество воздуха, задерживая аллергены, вредные частицы и неприятные запахи.
- Защита климатической системы: Предотвращает загрязнение испарителя кондиционера и радиатора отопителя, сохраняя их эффективность и предотвращая появление неприятных запахов, вызванных скоплением грязи и бактерий на влажных поверхностях.

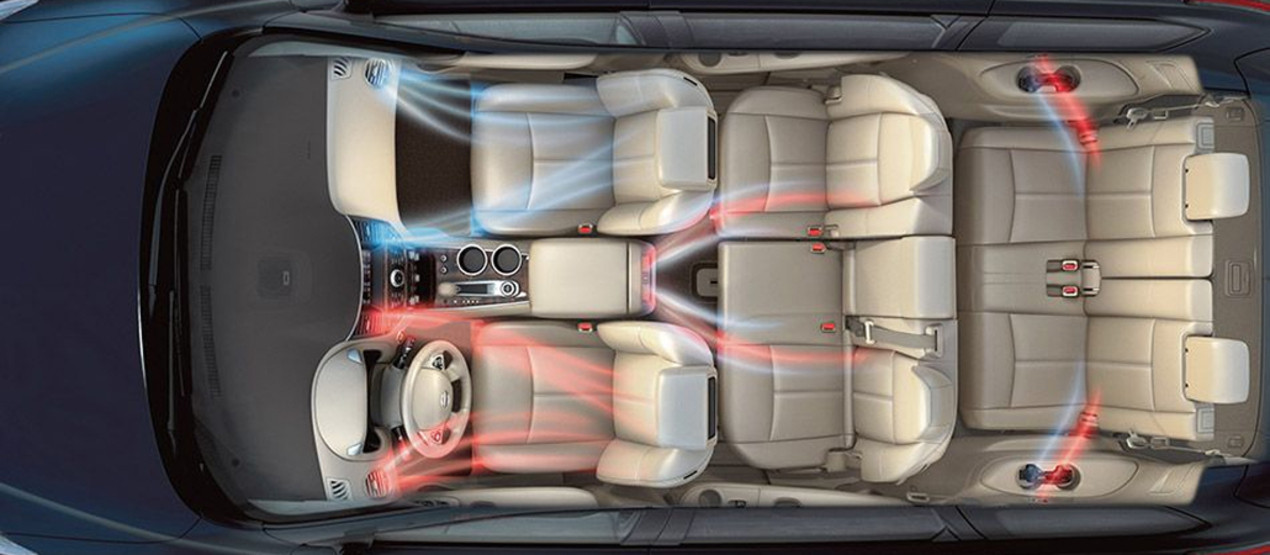

Климатическая система автомобиля
Конструкция фильтра
Конструктивно салонный фильтр — это продуманное и компактное изделие.
- Корпус: Чаще всего представляет собой пластиковую или плотный синтетический материал для создании жесткой рамы (рамки), строго соответствующую посадочному месту в воздуховоде конкретной модели авто. Форма и габариты уникальны для каждого автомобиля, но иногда совпадают и с другими моделями , как правило от одного авто производителя автомобилей . Крепление осуществляется с помощью штатных защелок, клипс или пружинных держателей.
- Фильтрующий элемент: Это "сердце" устройства. В зависимости от типа фильтра, элемент может быть изготовлен из:
- Бумаги или синтетического нетканого волокна: Основной материал, создающий лабиринт из микроскопических пор для задержания твердых частиц.
- Плотность материала и его рыхлость очень влияет на задержание и удержания различных частиц и его грязеемкости , но как правило производитель ищет компромисс между этими двумя показателями , так как существуют объективные физические ограничения.
- Швы и крепления: Для обеспечения герметичности и предотвращения проскока неочищенного воздуха по краям, фильтр оснащается уплотнителями из поролона или мягкой резины , чаще это PTE (ПТЕ). Направляющие и защитные сетки предохраняют фильтрующий материал от деформации под напором воздуха.
- Края гофр - материала склеиваются специальным клеевым расплавом при этом края гофры вправляются в слой этого расплавленного материала . Очень важно , что существуют множественные клеи горячего расплава , но для этих целей подходят только некоторые , определенные сорта клея горячего расплава , которые имеют соотвествующие сертификаты и которые не нанесут вред здоровью человека . Но они существенно дорогие и многие недобросовестные производители просто не берут это во внимание .

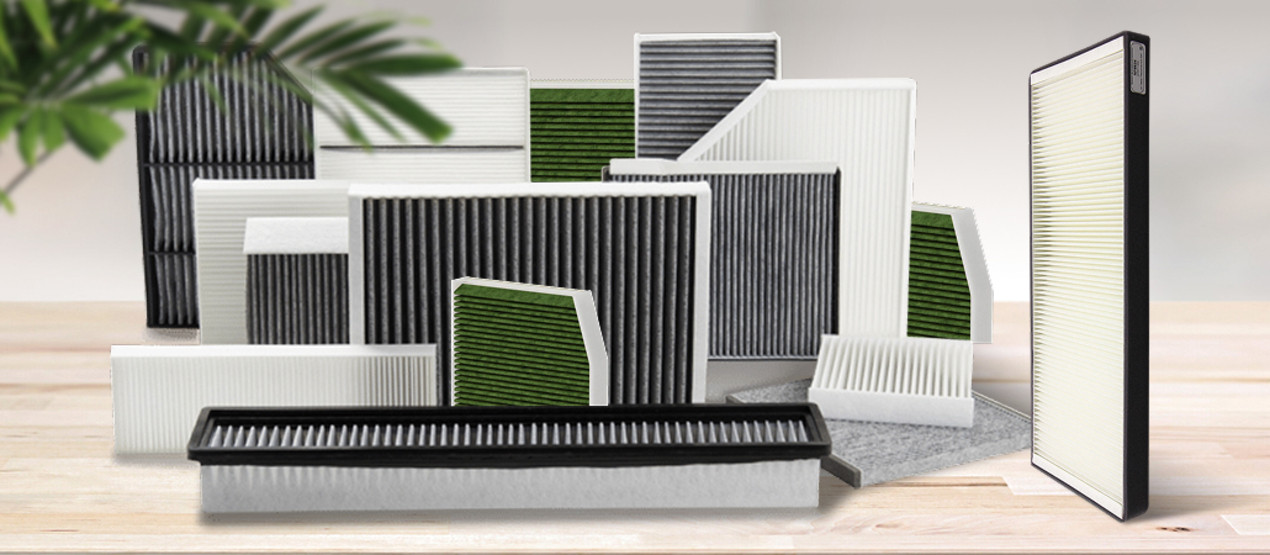

Салонные фильтры
Варианты исполнения:
- Обычный противопылевой: Базовый вариант из синтетического волокна с рамкой из плотного, так же синтетического материала. Эффективно задерживает пыль и крупные частицы. Самый дешевый и самый распространенный вариант, который не имеет явных недостатков. Преимущества: Наиболее доступный по цене и распространенный вариант, обеспечивающий базовую защиту салона без существенных недостатков.
- В пластиковом корпусе: Они более дорогие, так же эффективно задерживают пыль, пух, листья и насекомых.
Преимущества: Прочная конструкция защищает фильтр от повреждений при монтаже, обеспечивая более долгий срок службы. - Прессованные специальным горячим прессом (технология Hot Press): Это более сложная технология, и она не дает какого-либо преимущества, но некоторые производители автомобилей предпочитают ее в маркетинговых целях и в целях сокращения в будущем конкурентов при производстве таких фильтров. Встречаются редко.
Преимущества: Фильтр устанавливается в посадочное место идеально, без зазоров и перекосов. Это предотвращает подсос неочищенного воздуха по краям, что является частой проблемой некачественных аналогов. - В металлическом корпусе: Изготавливается в металлическом корпусе, согнутом буквой «П». Края шторы крепятся не клеем горячего расплава, а жестким ППУ (пенополиуретаном). Как правило, применяется на тяжелой технике, тракторах, РЖД, судах. Для удержания из-за больших размеров гофро-штор могут быть дополнительно скреплены продольными синтетическими полосками, приклеенными клеем горячего расплава, или тонкой металлической сеткой, которая гофрируется вместе с синтетическим материалом. Это дорогая технология, но оправдана при производстве салонных (кабинных) фильтров больших размеров.
реимущества: Исключительная прочность и надежность, полностью оправдывающая более высокую стоимость для фильтров больших размеров. - Круглые с металлическими или полиуретановыми крышками: Когда одна из них глухая, а другая имеет центральное отверстие. Это изделие сильно напоминает стандартный воздушный фильтр для автомобилей, но отличается другим материалом с более высокой производительностью по пропуску воздуха, но с худшими показателями по удержанию различных частиц пыли.
Преимущества: Высокая производительность по воздуху, что обеспечивает эффективную вентиляцию салона. - Панельный: Он так же напоминает стандартный панельный фильтр для очистки воздуха автомобиля и отличается только другим материалом , синтетическим вместо фильтровальной бумаги , более пористым, с высокими пропускными способностями.
Преимущества: Оптимальное сочетание хорошей пропускной способности и эффективной очистки воздуха.
Производственное Объединение «НЕВСКИЙ ФИЛЬТР» осуществляет выпуск всех представленных типов салонных фильтров, гарантируя высокое качество и соответствие техническим требованиям для любой техники.
Виды салонных фильтров
Материалы и их роли
Качество фильтрации напрямую зависит от используемых материалов.
- Основной фильтрующий материал: Синтетическое волокно с определенным размером пор и пористостью. От этих параметров зависит, какие частицы (крупные, мелкие, микроскопические) сможет задержать фильтр. Иногда материал заряжают положительным электрическим зарядом , для лучшего удержания отрицательно заряженных частиц.
- Подложки и защитные сетки: Обычно изготавливаются из жесткого пластика или плотного синтетического материала , а так же метала и полиуретана. Они предотвращают разрушение основного фильтрующего материала под давлением воздушного потока и обеспечивают сохранение формы всего элемента и обеспечивает точные посадочные размеры салонного (кабинного)!фильтра .
Важные параметры
При выборе салонного фильтра стоит обращать внимание на несколько ключевых характеристик:
- Эффективность фильтрации: Определяется по международным стандартам (EURO, MERV, ISO). Показывает, какой процент частиц определенного размера (например, PM2.5 - PM10) способен задержать фильтр.
- Сопротивление воздушному потоку: Слишком "плотный" фильтр может создать избыточное сопротивление, что снизит производительность печки и кондиционера. Качественные фильтры находят баланс между высокой эффективностью и низким сопротивлением.
- Срок службы: В среднем составляет 15-25 тыс. км пробега или один раз в год. Однако в условиях сильной запыленности или городского трафика с пробками менять его нужно чаще, идеально один раз ранней весной и один раз в начале осени . Фильтр не подлежит очистке, только утилизации.
Производственный процесс (кратко)
Изготовление салонных фильтров — это, как правило, автоматизированный процесс. Однако также существуют ручные (менее производительные) и полуавтоматические линии.
Синтетическое полотно или специальная бумага формируются в гофрированные слои для создания оптимальной площади фильтрации. Процесс выглядит следующим образом:
- Материал подается из рулона.
- Происходит плиссирование (формирование складок): специальные зубчатые ремни раздвигают зигзагообразную «штору», а боковые шнеки выравнивают заготовку будущего фильтра по краям.
- Справа и слева с других рулонов подаются узкие полосы плотного синтетического материала. На них с помощью специальных щелевых головок предварительно наносится нужным слоем клей горячего расплава.
- Далее заготовка охлаждается.
- На следующем цикле ленточная пила нарезает заготовки на запрограммированный размер.
Параметры фильтра (ширина, высота и длина) могут меняться в зависимости от заданной программы. Весь процесс управляется с монитора с минимальным участием работника. Основная задача оператора сводится к заправке материала нужного размера. К настройке и переналадке линии допускается только опытный инженер.
Совместимость и монтаж
Обозначения стрелок и положение элемента в корпусе разобраны в руководстве по направлению установки салонного фильтра.
- Выбор: Фильтр подбирается строго по марке, модели, году выпуска и, иногда, объему двигателя вашего автомобиля. Используйте онлайн-каталоги магазинов или проконсультируйтесь со специалистом. Например тут.
- Установка: Обычно расположен в районе бардачка или под капотом у основания лобового стекла. Перед установкой внимательно изучите инструкцию. Крайне важно установить фильтр правильной стороной по направлению воздушного потока (на корпусе фильтра всегда есть стрелка-указатель). Несоблюдение этого правила резко снижает эффективность работы.
Частые проблемы и их признаки
О необходимости замены фильтра сигнализируют следующие симптомы:
- Снижение потока воздуха из дефлекторов обдува даже на максимальной скорости вентилятора.
- Стойкие неприятные запахи в салоне, особенно при включении вентиляции.
- Сильное запотевание стекол в сырую погоду, так как забитый фильтр нарушает вентиляцию и отвод влаги.
- Посторонний шум (свист, шелест) от работы вентилятора.
- Снижение эффективности работы кондиционера.
Определить износ визуально просто: если фильтр темный, забит пылью, листьями и мусором, его пора менять.
Чистый воздух в салоне автомобиля
Состояние салонного фильтра напрямую влияет на атмосферу внутри автомобиля, ваше самочувствие за рулем и исправную работу климатической системы. Регулярная замена этого недорогого, но важного компонента — это простой и эффективный способ позаботиться о своем комфорте и здоровье, а также продлить срок службы дорогостоящих элементов системы кондиционирования. Не пренебрегайте этим малым, но значимым элементом.
Таким образом, правильный подбор и своевременная замена салонного фильтра критически важны. Производственное Объединение «НЕВСКИЙ ФИЛЬТР» под брендом NEVSKY FILTER предлагает полный ассортимент решений — от стандартных противопылевых до специализированных моделей, обеспечивая высокое качество и чистый воздух для любого автомобиля."
Примеры изделий рассматриваемого типа: противопылевой NF6001, салонный NF6002. Это примеры для отдельных исполнений автомобилей LADA; совместимость с вашим автомобилем проверяйте по OEM-номеру, размерам и применяемости в карточке.
Проверить другие типоразмеры поможет каталог подходящих салонных элементов. Уточнить наличие и способ покупки можно у коммерческого отдела, указав подобранный артикул.
По теме: почему фильтр пропускает пыль; утилизация противопылевого элемента.
