Испытания угольных салонных фильтров: стандарт ISO 11155
Экспертное мнение
Когда интуиция вредит технике
Как тестируют угольные салонные фильтры в лабораториях? Подробный разбор методов испытаний на частицы и газы, стандартов ISO 11155, оборудования и параметров отчета. Узнайте, как проверяют эффективность и долговечность.
Тестирование угольных салонных фильтров проводится в специализированных аэродинамических и химических лабораториях в соответствии с профильными стандартами (ISO, EN, ASTM, а также внутренними стандартами автопроизводителей). Ниже представлен детальный обзор процесса испытаний.
Подготовка и оборудование для испытаний
Для проведения испытаний требуется комплексное оснащение:
- Аэродинамический стенд с точным контролем расхода, температуры и влажности воздуха.
- Источники загрязнителей: генераторы тестовых аэрозолей (частиц) и газовых смесей.
- Измерительная аппаратура: газоанализаторы (NO₂, O₃, SO₂, NH₃, формальдегид, толуол и др.), счетчики частиц (PM10/PM2.5/PM1), манометры перепада давления.
- Климатическая камера для долговременных и циклических испытаний.
- Система предварительного кондиционирования фильтра (температура/влажность).
Рис. 1. комплекс для исследований в аэродинамической трубе AeroLab
Основные виды испытаний салонных фильтров
Аэродинамическое сопротивление
Измеряется начальный перепад давления (ΔP) при номинальном расходе воздуха (обычно 120–300 м³/ч для легковых авто). Затем фильтр нагружают стандартной пылью (Arizona dust, A2 fine dust) и фиксируют рост ΔP вплоть до предельного значения, определяя пылеемкость.
Эффективность против частиц (механическая фильтрация)
Определяется мгновенная и интегральная эффективность улавливания частиц по фракциям (0,3–10 мкм). Оценка проводится на свежем и запыленном фильтре при различных расходах воздуха для анализа стабильности работы.
Газофазная адсорбция (очистка от газов)
Ключевой тест для угольных фильтров. Подаются целевые газы (NO₂, O₃, SO₂, H₂S, толуол, формальдегид).- Измеряется коэффициент очистки и время до прорыва (breakthrough time) – момент, когда концентрация на выходе достигает 5-50% от входной.
- Строятся кривые прорыва и рассчитывается динамическая адсорбционная емкость угля.
- Испытания повторяют при разной влажности (30/50/80% RH) и температуре (0–40 °C), так как эти параметры критически влияют на адсорбцию.
Комбинированные испытания (пыль + газы)
Имитация реальных условий: одновременная подача аэрозоля и газов для оценки взаимного влияния. Запыление может снижать газоадсорбционную способность, и наоборот.
Долговечность, старение и герметичность
- Циклические испытания: термо-влажностные циклы, вибрации для проверки механической целостности.
- Тест на герметичность (байпас): выявление утечек воздуха через уплотнения с помощью трассирующего газа или аэрозоля.

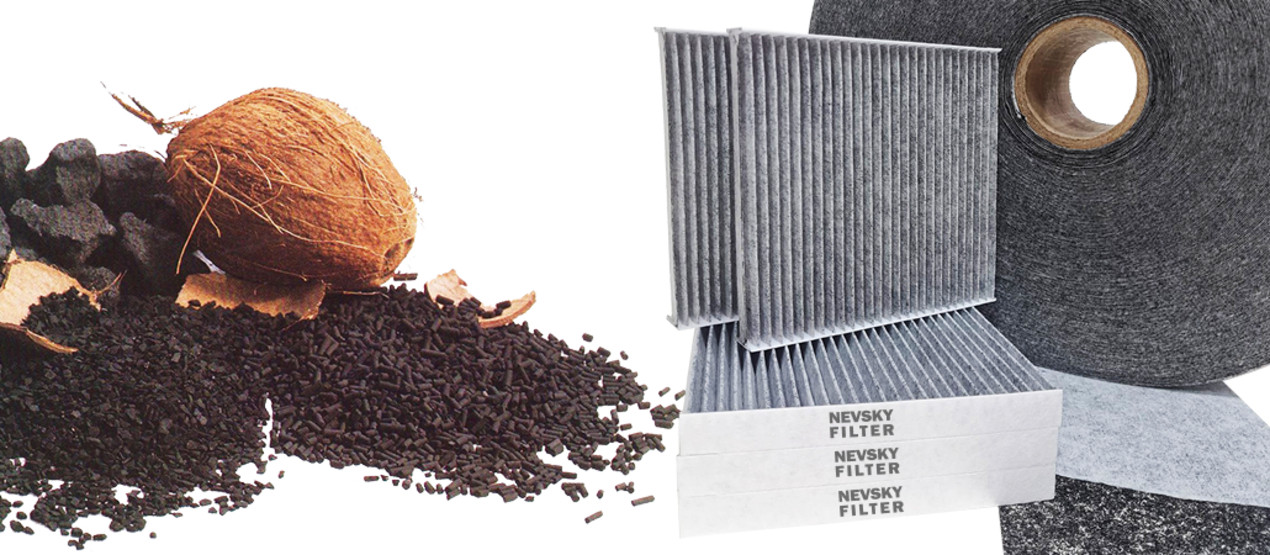

Рис. 2. Подбор угля для угольного салонного фильтра
Основные виды испытаний салонных фильтров
- ISO 11155-1: Испытания на удаление частиц.
- ISO 11155-2: Испытания на удаление газов (основной стандарт для угольных фильтров).
- ISO 16890: Для классификации по эффективности против частиц (дополнительно).
- Стандарты автопроизводителей: VW, BMW, Mercedes-Benz, Toyota и др., имеющие собственные, более строгие циклы.
Практические нюансы испытаний
- Подбор угля: Активированный уголь разной пористой структуры подбирается под целевые газы.
- Влияние влажности: Высокая влажность (70–90% RH) значительно снижает адсорбцию полярных газов (NO₂, SO₂), что обязательно проверяется.
- Стабильность условий: Колебания расхода, температуры или влажности во время теста приводят к ложным данным.
- Структура фильтра: Для комбинированных фильтров важна последовательность слоев и ориентация потока, которую необходимо строго соблюдать.
Как читать результаты испытаний
Для оценки сведений об угольном сырье полезен разбор значения йодного числа и его ограничений.
Результаты относятся к конкретному образцу фильтра и условиям его проверки. Для оценки газовой фильтрации в протоколе указывают характеристики удаления выбранных газов и паров, динамическую адсорбцию и потерю давления воздушного потока. Само упоминание стандарта ISO 11155-2 не подтверждает определённую эффективность изделия.
| Данные протокола | На что обратить внимание |
|---|---|
| Образец | Модель, артикул и исполнение фильтрующего материала. |
| Методика и условия | Применённая редакция стандарта, расход воздуха, температура, влажность и испытательный газ. |
| Удаление газов и паров | Результаты по каждому испытанному веществу и условия, при которых они получены. |
| Адсорбционные характеристики | Изменение газоочистки во времени и показатели, зафиксированные лабораторией. |
| Потеря давления | Измеренное сопротивление фильтра при указанном расходе воздуха. |
| Идентификация документа | Лаборатория, номер и дата протокола, обозначение испытанного образца. |
Сопоставляйте числовые показатели вместе с условиями испытания. Проценты очистки, ёмкость и сопротивление нельзя переносить на другой артикул или представлять как результаты испытаний без соответствующего протокола.
Выходные параметры отчета об испытаниях
Итоговый протокол включает:
- Начальный перепад давления и пылеемкость.
- Фракционная эффективность по частицам.
- Динамическая адсорбционная емкость и время до прорыва по каждому газу при разных условиях (влажность, температура).
- Влияние запыления на газоочистку.
- Данные по герметичности.
- Детальные условия испытаний (расход, T, RH, концентрации).
Современные испытания угольных салонных фильтров — это комплексный процесс, имитирующий реальные условия эксплуатации. Стандарты, такие как ISO 11155-2, обеспечивают объективную и воспроизводимую оценку ключевых параметров: аэродинамического сопротивления, эффективности против частиц и, что наиболее важно, динамической адсорбционной емкости по целевым газам. Результаты таких испытаний позволяют сравнивать фильтры и прогнозировать их реальную эффективность в защите салона автомобиля от загрязнений.
Примеры изделий рассматриваемого типа: угольный NF6001C, фильтр с угольным слоем NF6002C. Это примеры для отдельных исполнений автомобилей LADA; совместимость с вашим автомобилем проверяйте по OEM-номеру, размерам и применяемости в карточке.
Проверить другие типоразмеры поможет подбор салонного фильтра по применяемости. Уточнить наличие и способ покупки можно у коммерческого отдела, указав подобранный артикул.
По теме: испытания антибактериальных фильтров.
