Толщина угольного фильтра: влияние на поток воздуха
Экспертное мнение
Когда интуиция вредит технике
При выборе салонного фильтра для автомобиля многие руководствуются простой, но ошибочной логикой: чем массивнее угольный слой, тем лучше очистка. Однако с позиции автомобильного инженера такой подход — это путь к нарушению работы всей климатической системы. Салонный фильтр — это не автономный «пылесборник», а критически важный элемент сложной аэродинамической системы, параметры которого должны быть строго сбалансированы. В этой статье мы проведем ликбез по инженерному расчету угольного слоя и разберем, почему его толщина — это компромисс, а не гонка за рекордами, и как это связано с производительностью вашего вентилятора.
Три кита инженерного баланса: почему просто «насыпать угля» недостаточно
Адсорбционная емкость.
Определяется массой, качеством и пористой структурой активированного угля. Чем больше площадь активной поверхности, тем больше газов и запахов может быть уловлено.
Аэродинамическое сопротивление (∆P).
Каждый миллиметр и каждый грамм угля создает препятствие для воздушного потока. Сопротивление напрямую влияет на работу вентилятора.
Производительность штатной системы вентиляции.
Электромотор вентилятора отопителя/кондиционера имеет ограниченную мощность и рассчитан на преодоление строго определенного сопротивления, заложенного автопроизводителем.
Нарушение этого баланса в сторону избыточной толщины или плотности фильтрующего материала ведет к негативным последствиям:
Падение объемного расхода воздуха:
Вентилятор не может обеспечить проектный воздухообмен. В салоне дует слабо, стекла плохо отпотевают, эффективность печки и кондиционера падает.
Перегрузка и износ электромотора:
Мотор вентилятора работает на пределе, что приводит к повышенному энергопотреблению, нагреву и сокращению ресурса.
Эффект «обратной подсадки»:
При критически высоком сопротивлении (чаще — у грязного «утолщенного» фильтра) в системе создается разрежение. Воздух начинает подсосаться в обход фильтра — через дренажные трубки, неплотности корпуса, сводя на нет всю фильтрацию.
Рис. 1. Эффект «обратной подсадки» из-за неподходящего салонного фильтра: пыль, аллергены и вредные газы с дороги не задерживаются, а свободно поступают в систему вентиляции.
Инженерная формула: связь между вентилятором, сопротивлением и потоком
Способы измерения рабочих характеристик рассмотрены в материале об испытаниях угольных салонных фильтров.
Чтобы понять масштаб проблемы, обратимся к основам аэродинамики вентиляционных систем. Производительность центробежного или осевого вентилятора (какие обычно стоят в автомобилях) описывается характеристикой «Напор-Расход» (H-Q).
Упрощенная зависимость: Q ≈ k * √(P / ρ * ξ)
Где:- Q – объемный расход воздуха (м³/с), то, что мы чувствуем как «силу потока» из дефлекторов.
- P – эффективная мощность, развиваемая электромотором вентилятора (Вт). Важно: эта мощность падает при увеличении нагрузки (оборотов).
- ρ – плотность воздуха (кг/м³).
- ξ – коэффициент общего аэродинамического сопротивления системы. Именно эту величину и увеличивает салонный фильтр, причем его вклад (ξ_фильтр) — основной.
- k – конструктивная постоянная для данной вентиляционной установки.
Что дает нам эта зависимость на практике?
При установке фильтра с неподходящим, завышенным сопротивлением (ξ_фильтр растет), для поддержания прежнего расхода воздуха (Q) требуется больше мощности (P). Но мотор не может ее дать — его обороты падают. Как следствие, падает и итоговый расход Q. Выход один — снижать сопротивление, то есть использовать фильтр, рассчитанный на штатные условия.
Факторы, которые учитывают инженеры при расчете фильтра
Конструкторы автоконцернов и серьезных производителей фильтров (таких как «НЕВСКИЙ ФИЛЬТР») проводят расчеты, учитывающие:
Производительность вентилятора (H-Q кривая):
Основной лимитирующий фактор. Данные берутся из технических спецификаций поставщика автокомпонентов.
Требуемый воздухообмен в салоне:
Рассчитывается исходя из объема салона (разница между седаном и внедорожником огромна) и скорости подачи воздуха для комфорта и безопасности (обдув стекол).
Гранулометрический состав угля:
Размер гранул влияет и на площадь поверхности (емкость), и на сопротивление.
Равномерность распределения угольного слоя:
«Провалы» и «бугры» создают каналы для проскока воздуха и неравномерную нагрузку.
Класс автомобиля:
В премиум-сегменте допускается использование более мощных вентиляторов для обслуживания фильтров с высокой эффективностью без потери комфорта.

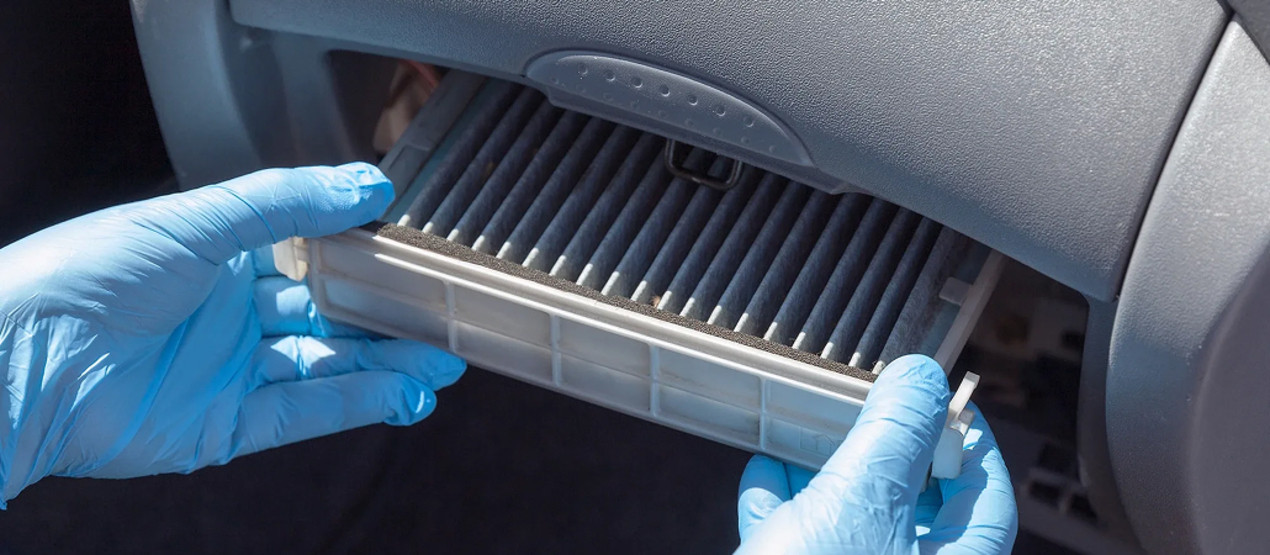

Рис. 2. Салонный фильтр, соответствующий OEM-спецификациям данного автомобиля.
Практические выводы для автовладельца
При установке выбранного элемента сверяйте направление воздушного потока и маркировку фильтра.
- Оптимальный фильтр — это не самый толстый, а соответствующий OEM-спецификациям. Фильтр от ответственного производителя (например, «НЕВСКИЙ ФИЛЬТР») повторяет не только геометрию, но и, что критически важно, аэродинамическое сопротивлениеоригинала.
- Регулярность замены — часть «инженерного проекта». Грязный фильтр, независимо от его первоначального качества, многократно увеличивает сопротивление (ξ_фильтр стремится к бесконечности). Рекомендация менять его каждые 10-15 тыс. км или дважды в год (осенью — для безопасности отпотевания, весной — против аллергенов) — это не маркетинг, а необходимость для сохранения расчетных характеристик системы.
- «Антибактериальные» и «мультифильтры» — та же история. Любая дополнительная пропитка или слои увеличивают сопротивление. Их применение оправдано только если они изначально заложены в инженерный расчет конкретной модели авто или одобрены производителем.
Выбор салонного фильтра — это вопрос инженерной целесообразности, а не субъективного ощущения «солидности». Установка неподходящего, излишне плотного фильтра — это сознательная деградация производительности климатической установки вашего автомобиля, ведущая к дискомфорту, рискам безопасности и износу оборудования.
Доверяйте расчетам, а не мифам. Фильтры, разработанные с учетом строгого соответствия аэродинамическим параметрам вашего автомобиля (как это делает завод «НЕВСКИЙ ФИЛЬТР»), обеспечат идеальный баланс между чистым воздухом в салоне и эффективной, долговечной работой всей системы вентиляции и кондиционирования.
На сайте НЕВСКОГО ФИЛЬТРА вы всегда можете подобрать качественный аналоговый салонный фильтр, который соответствует заводским инженерным стандартам для вашей модели автомобиля и гарантирует сохранение оптимального воздушного потока.
Примеры изделий рассматриваемого типа: угольный NF6001C, фильтр с угольным слоем NF6002C. Это примеры для отдельных исполнений автомобилей LADA; совместимость с вашим автомобилем проверяйте по OEM-номеру, размерам и применяемости в карточке.
Проверить другие типоразмеры поможет варианты салонных фильтров для замены. Уточнить наличие и способ покупки можно у коммерческого отдела, указав подобранный артикул.
По теме: почему фильтр пропускает пыль; засорение пылевого и угольного фильтров.
