Защитные москитные сетки для воздушных фильтров: пример NF4501

Защитная москитная сетка устанавливается перед основной фильтрующей поверхностью воздушного фильтра и задерживает насекомых, пух, семена и другой крупный мусор. Она помогает обслуживать систему впуска в сезон массового скопления таких загрязнений. Рассмотрим назначение и подбор сетки на примере воздушного фильтра NF4501.

Для чего нужна защитная сетка

Насекомые и волокнистый мусор могут скапливаться на наружной поверхности фильтрующего элемента. Съёмная сетка принимает на себя часть этих загрязнений, чтобы их можно было удалить при обслуживании. Особенно актуален контроль в периоды тополиного пуха, массового лёта насекомых и сельскохозяйственных работ.

Сетка является дополнительной ступенью предварительной очистки. Она не заменяет основной воздушный фильтр и не предназначена для самостоятельной очистки воздуха от мелкой пыли. Загрязнённая сетка тоже может увеличивать сопротивление впуска, поэтому её состояние необходимо проверять.

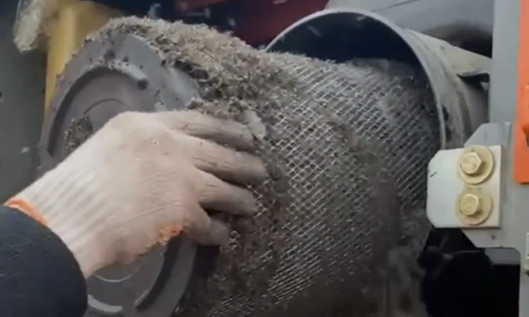

Защитная сетка с выкройкой под форму конкретного воздушного фильтра.

NF4501 и обозначения защитных сеток

Базовый фильтр и отдельная сетка

NF4501 — базовый воздушный фильтр. В номенклатуре «Невский Фильтр» обозначение M1R4501 используется для отдельной антимоскитной сетки к серии NF4501. В обозначении NF4501M1R речь идёт о фильтре, укомплектованном защитной сеткой. Перед заказом уточняйте артикул и состав поставки: отдельно сетка или комплект с основным элементом.

Что означает маркировка M1R

В обозначении этой серии M относится к сетчатому исполнению, 1 — к ячейке около 1 мм, R — к эластичному креплению. Это обозначение изделия в рассматриваемой номенклатуре; его не следует использовать как универсальный международный стандарт. Материал, размер ячейки и исполнение крепления для заказанной позиции уточняют по документации производителя.

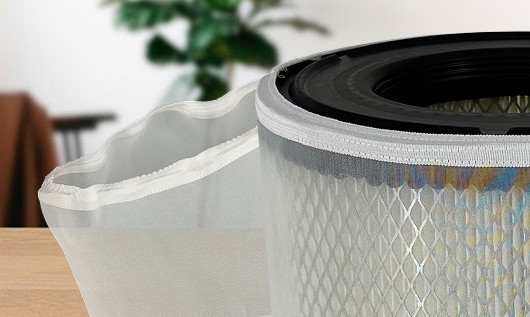

Сетчатое полотно и форма защитного чехла: исполнение выбирают под конкретный элемент.

Как проверить совместимость с фильтром и техникой

Посадка на фильтрующий элемент

Сверьте артикул основного фильтра, наружный диаметр или периметр, длину закрываемой части и способ фиксации. Сетка должна располагаться ровно, без свободных участков и чрезмерного натяжения. Крепление не должно повреждать фильтрующий материал, деформировать элемент или мешать его установке в корпус.

КАМАЗ, МАЗ, УРАЛ и другая техника

Название марки автомобиля не является достаточным основанием для подбора. В разных исполнениях техники применяются разные корпуса и воздушные фильтры. Для КАМАЗ, МАЗ, УРАЛ и других машин сначала определяют фактически установленный элемент, а затем подбирают сетку к нему. Совместимость NF4501 с конкретной машиной проверяют по оригинальному номеру, двигателю и каталогу.

Для сравнения доступных изделий используйте раздел защитных сеток и каталог воздушных фильтров. Нельзя переносить применяемость одной сетки на другую только из-за внешнего сходства.

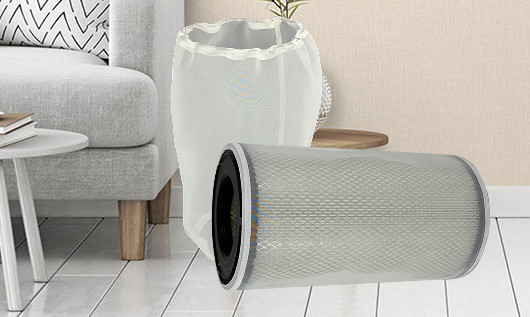

Варианты защитных сеток: геометрию и крепление проверяют для конкретного типоразмера фильтра.

Как установить защитную сетку

1. Остановите двигатель и обеспечьте безопасный доступ к корпусу воздушного фильтра.
2. Проверьте состояние основного элемента и его уплотнений. Повреждённый фильтр необходимо заменить по инструкции изготовителя техники.
3. Установите подходящую сетку на предусмотренную для неё поверхность, равномерно распределив полотно.
4. Убедитесь, что крепление удерживает сетку, а складки и выступающие части не мешают сборке корпуса.
5. Соберите узел по руководству техники и проверьте правильность установки.

Сетка не устраняет негерметичность корпуса или уплотнения основного фильтра. Если воздух проходит в обход фильтрующего элемента, требуется устранить причину, а не добавлять ещё один слой сетки.

Осмотр, очистка и замена

Когда проверять состояние

Частоту осмотра определяют по условиям работы и инструкции к изделию. В сезон пуха и насекомых контроль может требоваться чаще планового ТО. При наличии штатного индикатора засорённости учитывайте его показания и порядок действий, установленный изготовителем техники.

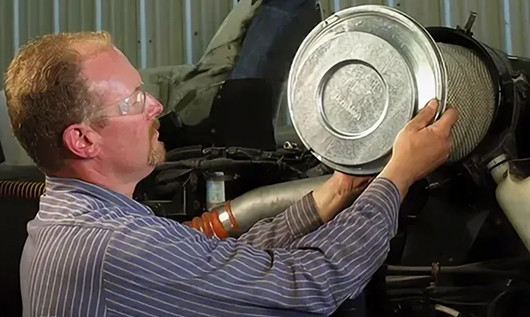

Осмотр воздушного фильтра: оценивают загрязнение, состояние сетки, элемента и уплотнений.

Как обслуживать сетку

Снимайте сетку аккуратно, не допуская попадания скопившегося мусора на чистую сторону впуска. Способ очистки, возможность промывки, допустимость сжатого воздуха и условия сушки выбирают по инструкции для конкретного материала и крепления. Универсальное давление продувки для любых сеток указывать некорректно.

Если промывка разрешена, перед установкой сетку полностью высушивают. Не применяйте бензин, агрессивные растворители или нагрев, если они прямо не предусмотрены документацией. Правила обслуживания сетки нельзя автоматически переносить на бумажный фильтрующий элемент.

Когда требуется замена

Сетку заменяют при разрывах полотна, повреждении швов, потере удерживающей способности крепления или загрязнении, которое не удаётся удалить разрешённым способом. Основной фильтр обслуживают и заменяют отдельно, по регламенту техники и его фактическому состоянию.

Чего не следует ожидать от предочистителя

Без испытаний для конкретного изделия и условий работы нельзя обещать увеличение ресурса фильтра в два, три или четыре раза, гарантированную экономию топлива либо сохранение мощности. Дополнительная сетка сама создаёт сопротивление, особенно при загрязнении, поэтому важны правильный подбор и своевременный осмотр.

Наличие сетки не разрешает увеличивать установленный изготовителем интервал обслуживания. Не следует устанавливать несколько слоёв, использовать слишком плотное полотно или оставлять повреждённое крепление.

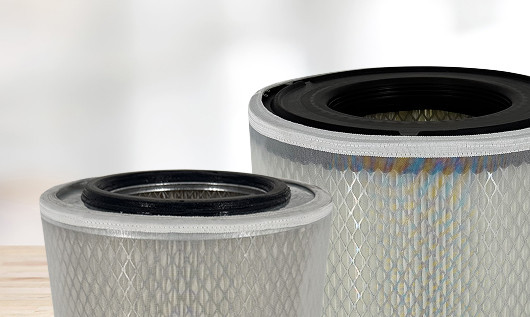

Воздушные фильтры с защитными сетками: каждый комплект подбирают по размерам и условиям установки.

Что указать при заказе сетки для NF4501

Подготовьте артикул основного фильтра, данные его корпуса и требуемое количество. Уточните, нужна ли отдельная M1R4501 или комплект NF4501M1R, и согласуйте фактическое исполнение с поставщиком. Для консультации воспользуйтесь контактами «Невский Фильтр». Правильно подобранная и обслуживаемая сетка дополняет основной фильтр при работе с крупным и волокнистым мусором.

Об авторе

Д. А. Яценко

Заместитель генерального директора по производству АО «Завод „Невский Фильтр“ ЭЗФ».
Работает на заводе с 1995 года.
Высшее техническое образование. Окончил Саратовский государственный технический университет имени Гагарина Ю. А. (СГТУ).
