Резьба на фильтрах: основные стандарты, частые размеры и правильный подбор
Разберём, как читать маркировку резьбы и проверять совместимость соединения.
Резьба — один из параметров совместимости масляного, топливного или гидравлического фильтра. Для подбора проверяют её стандарт, номинальный диаметр и шаг. Совпадения размера корпуса или нескольких оборотов при навинчивании недостаточно: отдельно сверяют уплотнение и рабочие характеристики изделия.

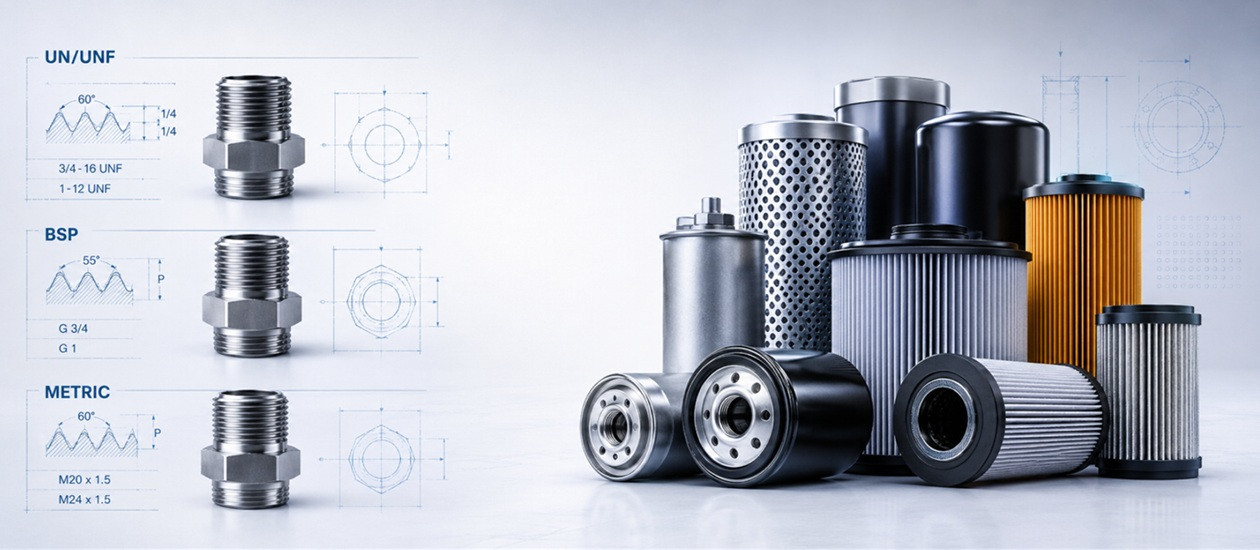

Какие резьбы встречаются на фильтрах
Метрическая резьба
В обозначении M20×1,5 буква M указывает на метрическую резьбу, 20 — номинальный диаметр в миллиметрах, 1,5 — шаг в миллиметрах. Шаг нельзя опускать при сравнении: одинаковый диаметр ещё не означает одинаковую резьбу.
Дюймовая резьба UN и UNF
В записи 3/4-16 UNF первая часть обозначает номинальный диаметр в дюймах, 16 — число витков на дюйм, UNF — серию унифицированной резьбы. Для перевода числа витков в шаг используют формулу: шаг в миллиметрах = 25,4 / число витков на дюйм.
Трубная резьба
В трубных соединениях фильтрующих узлов могут встречаться обозначения G, R и другие исполнения. G относится к цилиндрической трубной резьбе, R — к конической наружной резьбе соответствующего стандарта. Их нельзя объединять в одно обозначение «BSP» без уточнения исполнения. Способ герметизации проверяют по конструкции соединения.
NF1019 — M20×1,5; NF1072 — M95×2,5. Иллюстрация на основе каталожных фотографий: вид со стороны резьбы. Для подбора проверяют полное обозначение резьбы, уплотнение и применяемость.
Как читать распространённые обозначения
| Пример | Что означает запись |
|---|---|
| M16×1,5 | Метрическая резьба: диаметр 16 мм, шаг 1,5 мм. |
| M18×1,5 | Метрическая резьба: диаметр 18 мм, шаг 1,5 мм. |
| M20×1,5 | Метрическая резьба: диаметр 20 мм, шаг 1,5 мм. |
| M22×1,5 | Метрическая резьба: диаметр 22 мм, шаг 1,5 мм. |
| 3/4-16 UNF | Номинальный диаметр 3/4 дюйма, 16 витков на дюйм, серия UNF. |
| 13/16-16 UN | Номинальный диаметр 13/16 дюйма, 16 витков на дюйм; полное исполнение сверяют по каталогу. |
| G 3/4 | Цилиндрическая трубная резьба с условным размером 3/4; это не наружный диаметр 19,05 мм. |
Это примеры чтения маркировки, а не полный перечень и не список взаимозаменяемых соединений. Доступность конкретного исполнения проверяют для выбранного артикула.

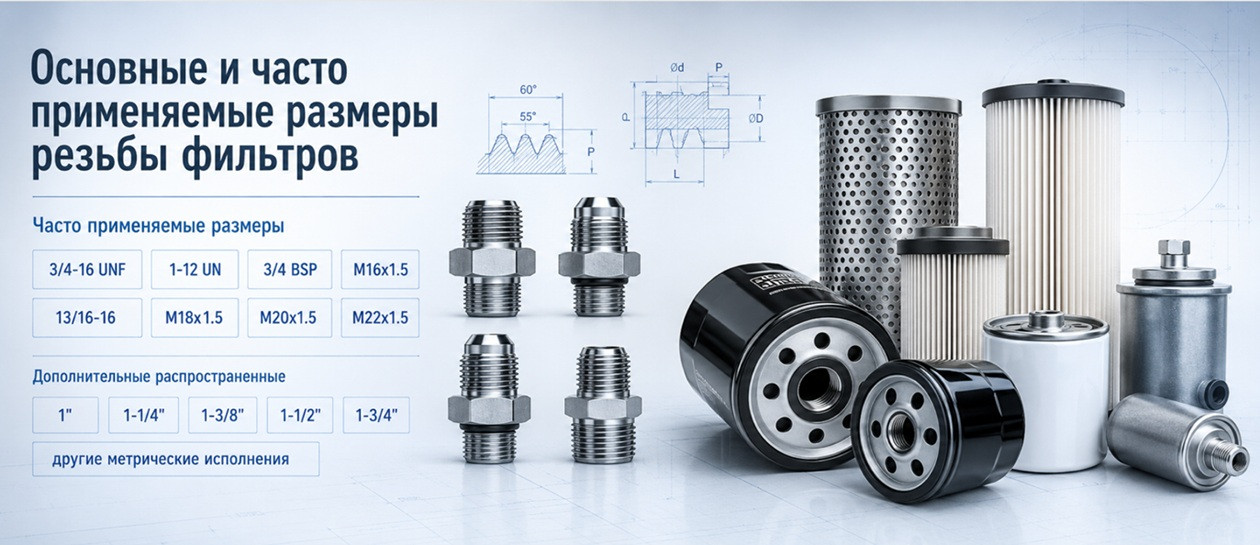

Примеры обозначений резьбы. На фотографиях NF1019 и NF1072 показаны метрические присоединения; подписи под фото относятся к этим моделям.
Почему 3/4-16 UNF и G 3/4 не взаимозаменяемы
У 3/4-16 UNF номинальный диаметр равен 19,05 мм. У G 3/4 условное обозначение связано с трубным размером, а номинальный наружный диаметр резьбы составляет около 26,44 мм. Отличаются также шаг и профиль. Совпадение дроби «3/4» в записи не означает совпадения соединений.
По той же причине нельзя заменять метрическую резьбу близкой по диаметру дюймовой. Если деталь начинает навинчиваться с перекосом или необычным усилием, остановите установку и проверьте подбор.

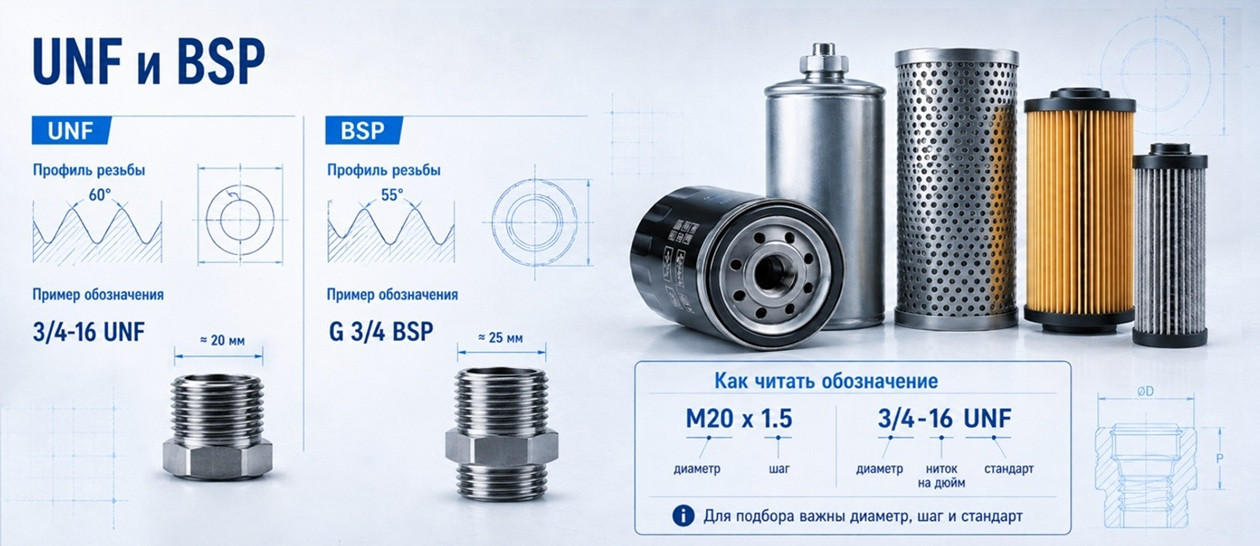

Сравнение стандартов UNF и BSP. Справа — отдельный каталожный пример NF1019 с метрической резьбой M20×1,5; это не пример UNF или BSP.

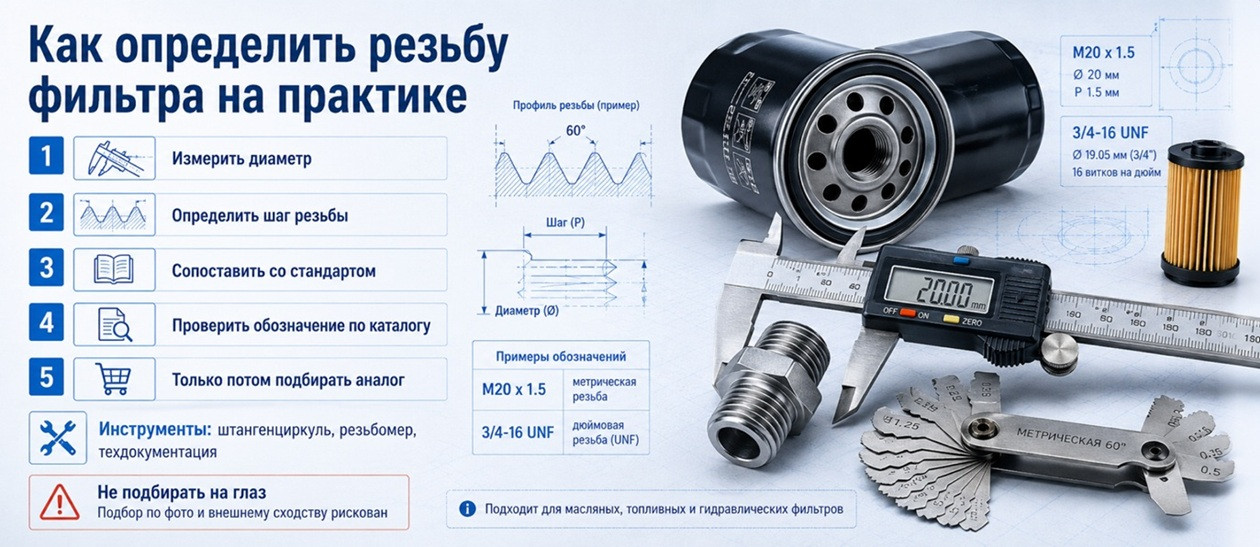

Как проверить резьбу на практике
Сначала каталог и документация
Найдите оригинальный номер и полное обозначение присоединения в документации оборудования или карточке фильтра. Маркировку снятого изделия используйте как ориентир: ранее установленный фильтр тоже мог быть подобран ошибочно.
Затем измерения
На доступной наружной резьбе измеряют диаметр и определяют шаг подходящим резьбомером. Для внутренней резьбы фильтра измерение штангенциркулем само по себе не даёт номинальный диаметр: нужно учитывать геометрию профиля. При неоднозначном результате используют соответствующий калибр или обращаются к специалисту.
По фотографии нельзя надёжно определить шаг, допуски и исполнение уплотнения. Не проверяйте совместимость силовым навинчиванием.
Полное обозначение соединения важнее одного измеренного диаметра.
Что ещё проверить кроме резьбы
Уплотнение и посадочная поверхность
Сверьте размеры, расположение и тип уплотнения, форму посадочной поверхности и свободное место для установки. У обычного навинчиваемого фильтра герметичность обеспечивает предусмотренное конструкцией уплотнение. Не добавляйте герметик или уплотнительную ленту, если этого не требует инструкция именно данного соединения.
Характеристики фильтра
Для масляного фильтра проверяют применяемость и предусмотренные системой клапаны. Для топливного — назначение и исполнение узла. Для гидравлического — допустимые нагрузки и параметры фильтрации. Одинаковая резьба не делает разные фильтры полноценными аналогами.
Как подобрать замену
- Определите оборудование и оригинальный номер.
- Сверьте полное обозначение резьбы.
- Проверьте уплотнение, габариты и применяемость.
- Сопоставьте рабочие характеристики.
- Установите изделие по инструкции изготовителя.
Для поиска используйте разделы масляных, топливных и гидравлических фильтров «Невский Фильтр». Если маркировка неполная, перед заказом уточните данные через контакты предприятия.
