Гидравлические фильтры для автомобильной, специальной техники и станкостроения

Гидравлические фильтры для автомобильной,
специальной техники и станкостроения

Гидравлические фильтры являются обязательным элементом современных гидросистем, применяемых в автомобильной, специальной, дорожно-строительной, сельскохозяйственной, коммунальной и промышленной технике. Их основная задача заключается в очистке рабочей жидкости от механических загрязнений, продуктов износа, частиц уплотнений, металлической стружки и внешних примесей, попадающих в систему в процессе эксплуатации, обслуживания или ремонта. Для гидросистем с высокими нагрузками и малыми рабочими зазорами качество фильтрации напрямую определяет ресурс насосов, распределителей, гидромоторов, клапанов, гидроцилиндров и других ответственных узлов.

Особенно высокие требования к гидравлическим фильтрам предъявляются в машинах на колесном и гусеничном ходу. Экскаваторы, бульдозеры, фронтальные погрузчики, самосвалы, автокраны, тракторы, комбайны, лесозаготовительная, коммунальная и дорожная техника работают в условиях высокой запылённости, ударных нагрузок, вибраций и резких перепадов температур. В таких режимах даже незначительное загрязнение рабочей жидкости приводит к ускоренному износу прецизионных пар, нарушению работы золотниковой аппаратуры, увеличению внутренних утечек и снижению общей надежности гидросистемы. Не менее важна качественная фильтрация и для станкостроения, где стабильность гидропривода оказывает прямое влияние на точность рабочих операций, повторяемость циклов и срок службы гидроаппаратуры.

Назначение гидравлических фильтров

Основная функция гидравлического фильтра состоит в непрерывном удержании загрязнений при сохранении расчетной пропускной способности системы. Фильтр защищает гидроаппаратуру от абразивного износа, предотвращает заклинивание подвижных элементов, снижает риск аварийных отказов и продлевает срок службы как масла, так и самой гидросистемы. В современных гидросистемах фильтрация является не вспомогательной, а базовой функцией обеспечения надежности оборудования.

Следует учитывать, что загрязнения в гидросистеме возникают не только извне. Значительная часть частиц образуется внутри самого контура в результате естественного износа деталей, старения масла, разрушения уплотнений, коррозии и попадания технологических остатков после ремонта. Именно поэтому даже герметичная и технически исправная система нуждается в постоянной многоступенчатой фильтрации.

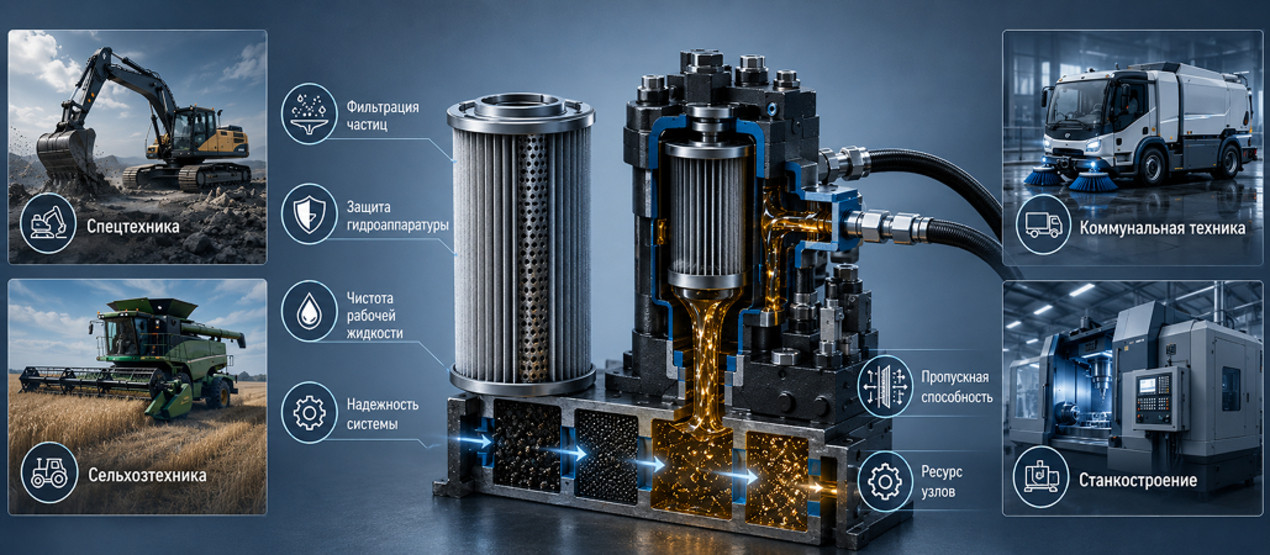

Гидравлические фильтры для спецтехники, сельхозмашин, коммунального транспорта и станкостроения

Какие бывают гидравлические фильтры

По месту установки гидравлические фильтры подразделяются на всасывающие, напорные и сливные. Всасывающие фильтры устанавливаются на входе насоса или внутри бака и выполняют функцию предварительной грубой очистки. Их задача заключается в защите насосной группы от крупных механических загрязнений. Напорные фильтры размещаются после насоса и обеспечивают тонкую очистку рабочей жидкости в наиболее нагруженной зоне гидросистемы. Сливные фильтры устанавливаются в обратной линии перед баком и очищают масло перед его возвратом в контур.

По степени очистки применяются фильтры грубой, тонкой и сверхтонкой фильтрации. Для грубой очистки характерны диапазоны 80–250 мкм. Для большинства мобильных и промышленных гидросистем применяются фильтры тонкой очистки в диапазоне 5–25 мкм. В особо чувствительных контурах, включая сервоуправление, пропорциональную гидроаппаратуру и прецизионные узлы станочного оборудования, используются более тонкие фильтрующие элементы.

По конструкции гидравлические фильтры выпускаются в виде линейных, баковых, ввертных и корпусных исполнений со сменными фильтроэлементами. Выбор конструкции определяется компоновкой машины, доступным монтажным пространством, расходом рабочей жидкости, рабочим давлением, грязеемкостью и требованиями к обслуживанию.

Материалы фильтрующих элементов

Ключевым фактором эффективности гидравлического фильтра является материал фильтрующего элемента. В зависимости от назначения применяются металлические сетки, целлюлозные материалы, синтетические волокнистые среды, стекловолоконные композиции и комбинированные многослойные структуры. Металлические сетчатые материалы используются преимущественно для грубой очистки и в тех случаях, когда важны механическая прочность, термостойкость и возможность промывки или регенерации элемента. Для тонкой и стабильной фильтрации наиболее эффективны современные синтетические и стекловолоконные материалы, обеспечивающие высокую грязеемкость и устойчивые показатели очистки.

Для фильтров, применяемых в мобильной и тяжело нагруженной технике, особое значение имеет армирование фильтрующего материала металлической сеткой из нержавеющей стали или специальными поддерживающими сетками. Такое армирование необходимо для сохранения формы фильтрующих складок, повышения сопротивления разрыву, предотвращения смятия элемента при пульсирующем потоке и обеспечения стабильной работы при высоком перепаде давления. Кроме того, армирующая сетка повышает стойкость фильтроэлемента при холодном пуске, когда вязкость масла возрастает и нагрузка на фильтрующий пакет резко увеличивается. Для спецтехники, карьерных машин, гусеничных платформ и тяжёлого станочного оборудования наличие армирования является важным конструктивным преимуществом.

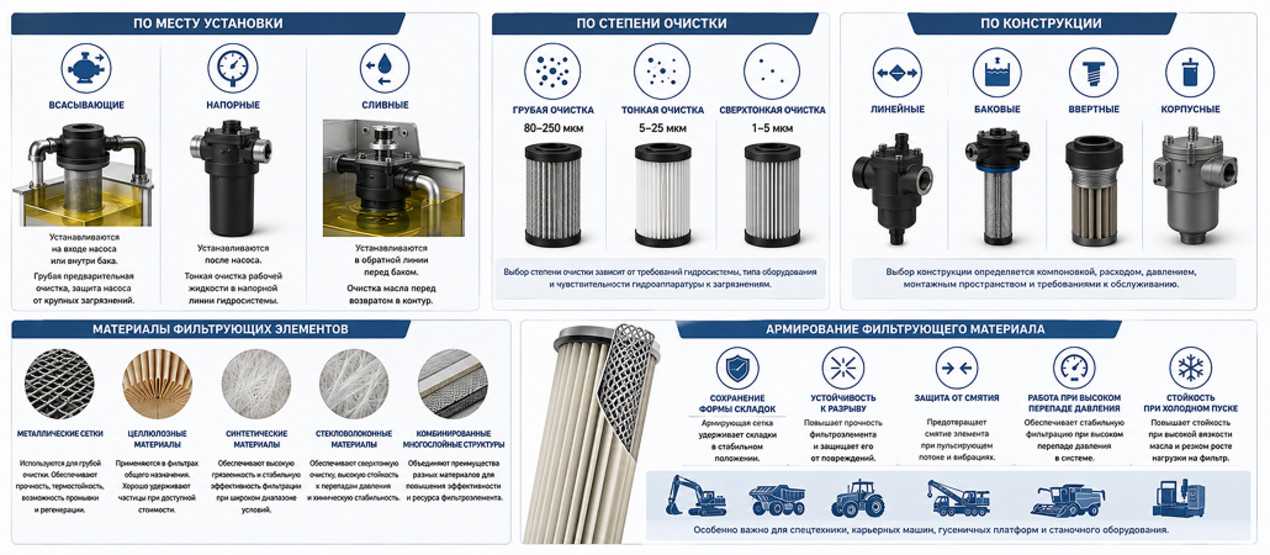

Основные виды гидравлических фильтров: по месту установки, степени очистки, конструкции
и материалам фильтроэлементов

Рабочее давление, пропускная способность и размеры

Рабочие параметры гидравлического фильтра определяются местом его установки в системе, подачей насоса и требованиями защищаемой гидроаппаратуры. Всасывающие фильтры рассчитаны на низкие давления и используются для предварительной защиты насоса. Сливные фильтры работают в линии обратного потока и также не испытывают экстремально высоких нагрузок. Наиболее жёсткие требования предъявляются к напорным фильтрам, которые должны сохранять механическую прочность, герметичность и стабильную тонкость фильтрации при высоком рабочем и импульсном давлении.

Пропускная способность фильтра подбирается с учетом максимального расхода рабочей жидкости в системе. Недостаточный запас по расходу приводит к росту гидравлического сопротивления, увеличению перепада давления, ускоренному загрязнению элемента и сокращению его ресурса. Именно поэтому фильтр выбирается не только по присоединительной резьбе или габаритам, но и по реальной подаче насоса, режиму работы машины, типу масла и характеристикам конкретного гидравлического контура.

Для компактных гидросистем характерны расходы от нескольких десятков литров в минуту, тогда как в тяжёлой мобильной и промышленной гидравлике применяются фильтры, рассчитанные на сотни и более тысячи литров в минуту. Размеры фильтров варьируются от компактных ввертных исполнений для ограниченного монтажного пространства до корпусных решений с длиной фильтроэлемента до 500 мм при простой цилиндрической конфигурации. При выборе размеров дополнительно учитываются площадь фильтрации, тип уплотнений, наличие байпасного клапана, индикатора загрязнения и требования к сервисному доступу.

Рабочая среда и вязкость масла

Гидравлические фильтры работают в среде минеральных и синтетических гидравлических масел, а также в ряде специальных рабочих жидкостей при условии совместимости материалов фильтра и уплотнений. При подборе фильтра обязательно учитываются химическая совместимость, температурный диапазон и вязкость рабочей жидкости.

Вязкость масла оказывает прямое влияние на перепад давления на фильтре. При низких температурах масло становится более вязким, сопротивление потоку возрастает, а нагрузка на фильтрующий материал увеличивается. В этих режимах особенно важны достаточная площадь фильтрации, правильно подобранный байпасный клапан и высокая прочность фильтрующего элемента. Для техники, работающей в северных регионах, на открытых площадках, в карьерах и на строительных объектах, данные параметры имеют принципиальное значение.

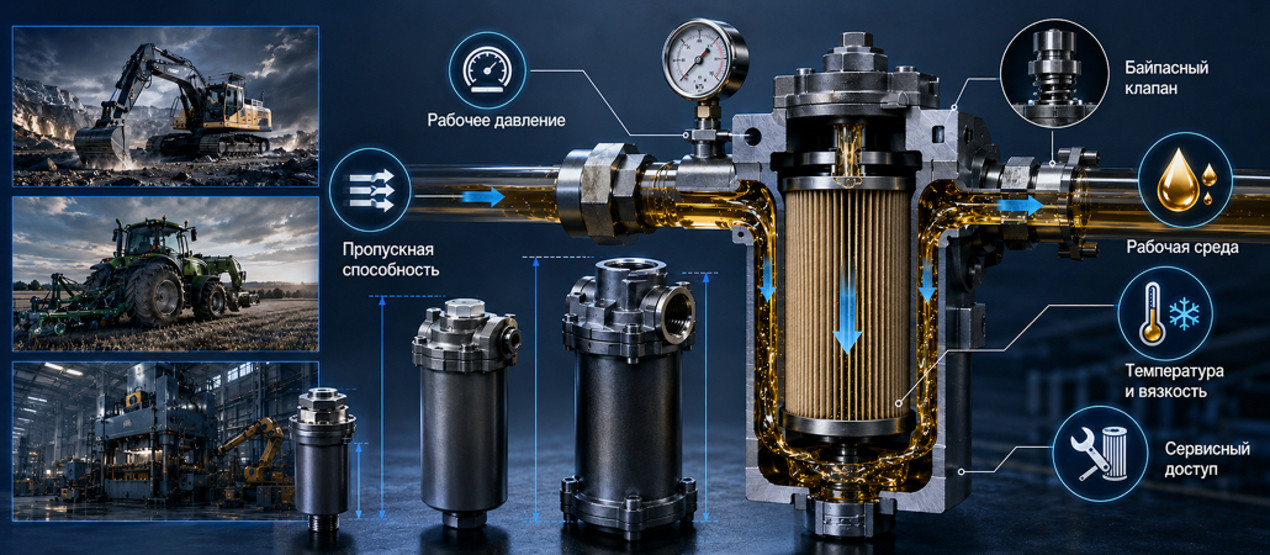

Подбор гидравлического фильтра по рабочему давлению, расходу, размерам и вязкости масла

Где применяются гидравлические фильтры

Наибольшее применение гидравлические фильтры получили в мобильной технике: грузовых автомобилях, самосвалах, автокранах, манипуляторах, экскаваторах, бульдозерах, фронтальных погрузчиках, грейдерах, тракторах, комбайнах, лесных машинах, коммунальной и дорожной технике. Они используются в рабочих гидросистемах, рулевых контурах, гидроприводах навесного оборудования, подъемных механизмах и вспомогательных исполнительных системах.

Для техники на гусеничном ходу требования к фильтрации особенно высоки вследствие повышенных ударных нагрузок, работы на загрязнённых площадках, резких температурных колебаний и интенсивного теплового режима. В таких условиях фильтр должен обладать не только требуемой тонкостью очистки, но и высокой механической прочностью, устойчивостью к пульсациям потока и достаточным запасом по грязеемкости.

В станкостроении гидравлические фильтры применяются в гидростанциях, прессовом оборудовании, металлорежущих станках, обрабатывающих центрах и автоматизированных производственных линиях. Здесь качественная фильтрация определяет стабильность рабочих циклов, надежность сервоаппаратуры, ресурс клапанов и точность движения исполнительных механизмов.

Рекомендации по обслуживанию гидравлических фильтров

Эффективность гидравлического фильтра сохраняется только при системном техническом обслуживании. Для надежной работы гидросистемы необходимо контролировать степень загрязнения фильтроэлемента, соблюдать межсервисные интервалы и оценивать состояние рабочей жидкости. Замена фильтра должна выполняться не только по календарному сроку, но и по фактическому состоянию системы.

При обслуживании рекомендуется контролировать индикатор загрязнения и не допускать эксплуатации техники при критическом перепаде давления на фильтре. В противном случае возможно открытие байпасного клапана и циркуляция загрязнённого масла без очистки. После ремонта гидросистемы, ввода новой техники в эксплуатацию или капитальной замены масла фильтры следует проверять чаще, поскольку именно в этот период возрастает количество остаточных загрязнений.

Для машин, работающих в условиях высокой запылённости, влаги, перепадов температур и ударных нагрузок, интервалы замены фильтров должны сокращаться. Также необходимо регулярно проверять состояние корпуса, резьбовых соединений, уплотнений и посадочных поверхностей, исключать течи и механические повреждения. При каждой замене фильтра важно соблюдать чистоту монтажной зоны, не допускать попадания загрязнений в магистрали и использовать только фильтры, соответствующие реальным параметрам системы по давлению, расходу, вязкости масла и условиям эксплуатации.

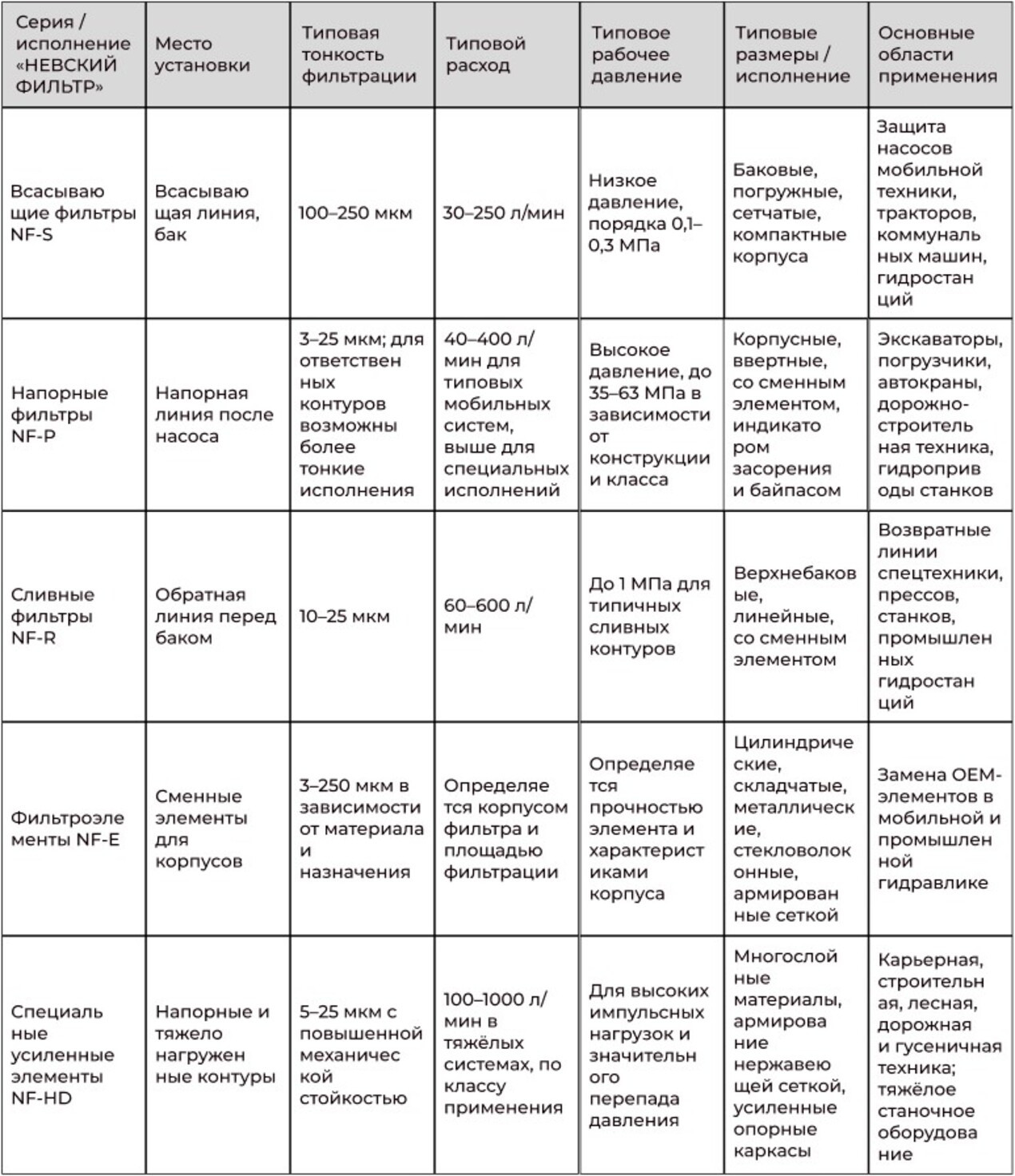

Типовые параметры по сериям «НЕВСКИЙ ФИЛЬТР»

Ниже приведена расширенная справочная таблица, отражающая типовые диапазоны применения гидравлических фильтров и фильтроэлементов «НЕВСКИЙ ФИЛЬТР». Для практического подбора в проект, в производство или на замену точные значения рабочего давления, расхода, тонкости фильтрации, размеров и присоединительных параметров должны уточняться по каталогу конкретной серии и конкретного артикула.

«НЕВСКИЙ ФИЛЬТР» как альтернатива OEM

На мировом рынке гидравлической фильтрации широко известны Parker, Donaldson, Hydac, Pall, Mahle, Argo-Hytos, Sofima и другие производители, задающие высокие стандарты в области качества фильтрующих материалов, ресурса и точности очистки. Для многих российских предприятий и сервисных компаний важной задачей является поиск поставщика, способного обеспечить сопоставимый уровень эксплуатационных характеристик при более доступной стоимости.

Производственное объединение «НЕВСКИЙ ФИЛЬТР» может рассматриваться как недорогой альтернативный поставщик гидравлических фильтров и фильтроэлементов для мобильной, автомобильной, специальной и промышленной техники. При правильном подборе материалов, соблюдении требований к тонкости фильтрации, рабочему давлению, пропускной способности и конструктивной прочности такая продукция позволяет получить качество уровня OEM и качества оригинальных изделий при существенно более выгодной цене. Для конечного потребителя это означает снижение эксплуатационных затрат без отказа от надежности и совместимости с действующим оборудованием.

Заключение

Гидравлический фильтр представляет собой высоконагруженный функциональный элемент гидросистемы, от которого напрямую зависят надежность, ресурс и эффективность техники. Для автомобильных машин, специальной техники на колесном и гусеничном ходу, а также для станкостроения выбор фильтра должен выполняться по совокупности параметров: месту установки, тонкости фильтрации, материалу элемента, наличию армирования, рабочему давлению, расходу, вязкости рабочей жидкости и условиям эксплуатации.

Именно комплексный подход к фильтрации позволяет обеспечить защиту оборудования, продлить срок службы гидравлической аппаратуры и снизить затраты на ремонт. Для предприятий, ориентированных на качественную и экономически эффективную замену оригинальных решений, продукция Производственного объединения «НЕВСКИЙ ФИЛЬТР» представляет собой рациональный вариант поставки фильтров и фильтроэлементов для широкого спектр

---
