NF3584 Топливный фильтр

NF3584 — топливный фильтр для техники с двигателями Cummins

NF3584 — сменный корпусной топливный фильтр навинчиваемого типа Spin-On для систем, в которых предусмотрен фильтр Cummins 3315846. Используется при обслуживании дизельной техники; основной ориентир при подборе — номер установленного фильтра и комплектация топливной системы.

Размеры и присоединение

Размеры в карточке приведены по каталожному соответствию Fleetguard FF104; перед установкой сверьте их с паспортом NF3584.

• A — наружный диаметр: 93,80 мм.
• B — внутренний диаметр уплотнения: 62,53 мм.
• C — наружный диаметр уплотнения: 71,99 мм.
• G — присоединительная резьба: 1-14 UNS-2B.
• H — высота: 105,44 мм.

Клапаны: наличие перепускного и противодренажного клапанов у NF3584 требует подтверждения по технической документации изготовителя. В открытом каталоге FF104 эти параметры не указаны.

Назначение и конструкция

Топливный фильтр задерживает механические загрязнения, поступающие с топливом, и помогает защищать элементы системы впрыска от абразивных частиц. Своевременная замена фильтра входит в регламент технического обслуживания двигателя: по мере накопления загрязнений сопротивление фильтрующего элемента возрастает.

Исполнение Spin-On представляет собой сменный узел в металлическом корпусе, который навинчивается на посадочную головку. При обслуживании фильтр заменяется целиком. Для правильной установки должны совпадать присоединительная резьба, размеры уплотнения и габариты корпуса.

OEM-номера и каталожные соответствия

Cummins: 3315846, 138627, 140617, 126517, 127674.

Каталожные соответствия для подбора: Fleetguard FF104 и HIFI FILTER SN 104. При поиске по маркировке снятого фильтра проверьте полный номер, включая буквенные обозначения.

Примеры применяемости

В каталоге Fleetguard FF104 приведены следующие сочетания техники и двигателей:

• Грузовые автомобили: Kenworth K100 и K100E — Cummins N14; Peterbilt 357 — Cummins M11 (в каталоге указаны 1996 и 1998 годы).
• Строительная и специальная техника: Komatsu D100, L100 и H100 — Cummins NT855; Hyundai R450LC-3 — Cummins LTA10.
• Гусеничная техника XCMG: TY230 и TY320 — Cummins NT855C, 2007 год.
• Компрессорная техника: Ingersoll-Rand 1300 WCU — Cummins NTA855, 1987 год.

Применяемость зависит от модификации и установленной системы питания. Совпадение марки или модели двигателя само по себе не подтверждает совместимость: окончательный подбор выполняется по OEM-номеру и посадочным параметрам.

Подбор и обслуживание

Перед заказом сопоставьте маркировку старого фильтра с OEM-номерами в карточке. Если номер не читается, для подбора подготовьте модель техники, обозначение двигателя, размеры корпуса и фотографию посадочной части.

Замену выполняйте по регламенту изготовителя техники с учётом условий эксплуатации и качества топлива. При установке проверьте чистоту посадочной поверхности и отсутствие старого уплотнения; порядок затяжки, заполнения и удаления воздуха соблюдайте по руководству двигателя. После запуска убедитесь в отсутствии утечек топлива.

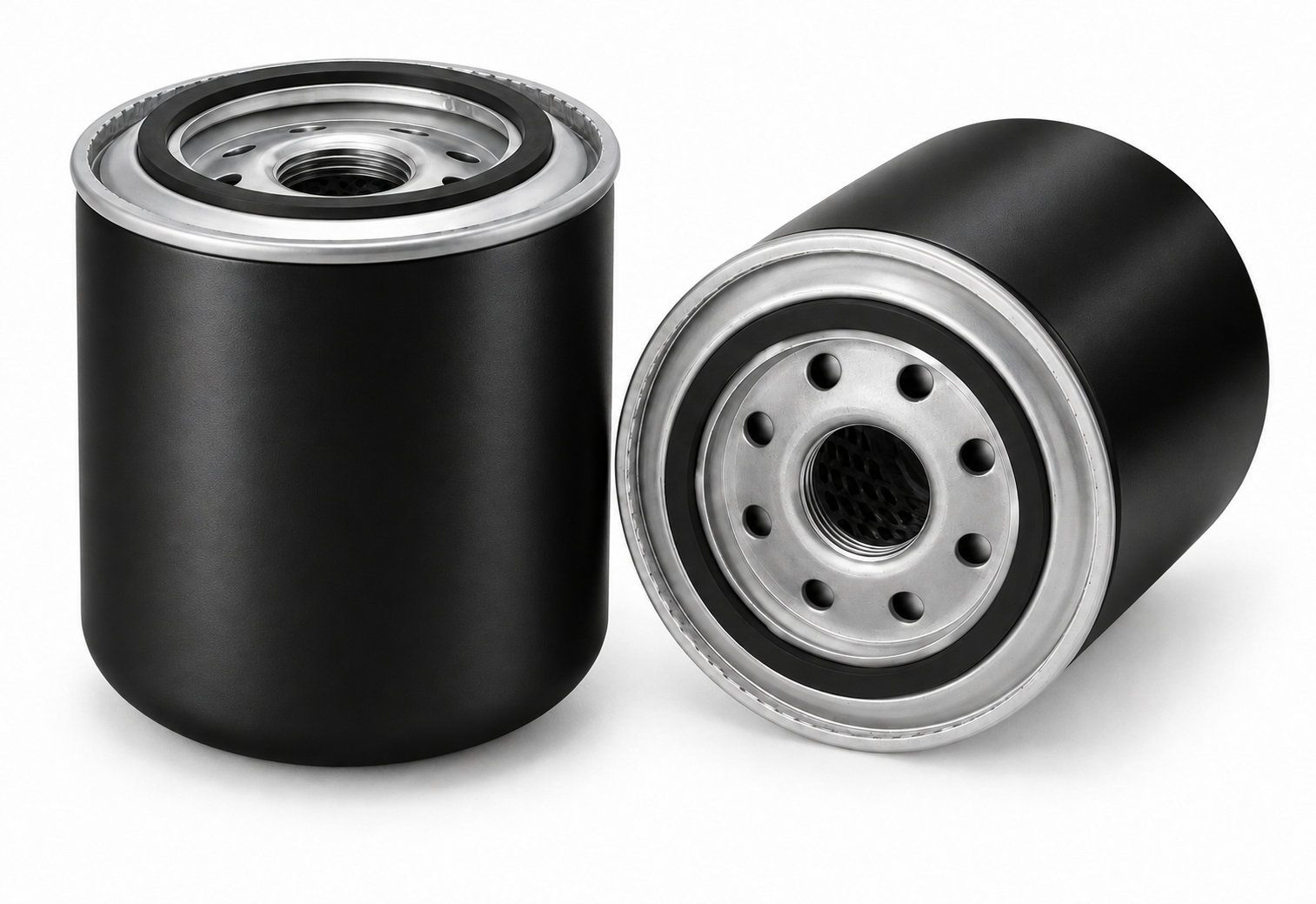

Изображение — иллюстрация на основе каталожного образца; внешний вид поставляемого изделия может отличаться.
