Фильтры для вакуумных насосов Назначение, типы, материалы, производители и замена

Фильтры для вакуумных насосов
Назначение, типы, материалы, производители и замена

Зачем вакуумному насосу фильтр

Вакуумный насос работает в условиях, требующих высокой чистоты рабочей среды. В процессе откачки через проточную часть агрегата проходит воздух или технологический газ, нередко содержащий твёрдые частицы, масляный туман и пары растворителей. Попадание примесей в насос ведёт к износу лопаток, ротора и уплотнений, деградации масла — и в итоге к падению производительности и внеплановому ремонту. Фильтры для вакуумных насосов решают эту задачу превентивно: перехватывают загрязнения до того, как те достигнут чувствительных узлов, и снижают стоимость эксплуатации. В полупроводниковом производстве, фармацевтике и пищевой промышленности фильтрация — обязательное условие соблюдения технологических регламентов.

Каждый час незапланированного простоя насоса обходится производству от нескольких тысяч до десятков тысяч рублей. Грамотно подобранный фильтрующий элемент — это страховка от этих потерь, а не просто расходный материал.

Типы фильтров: входной, выходной, маслоотделитель

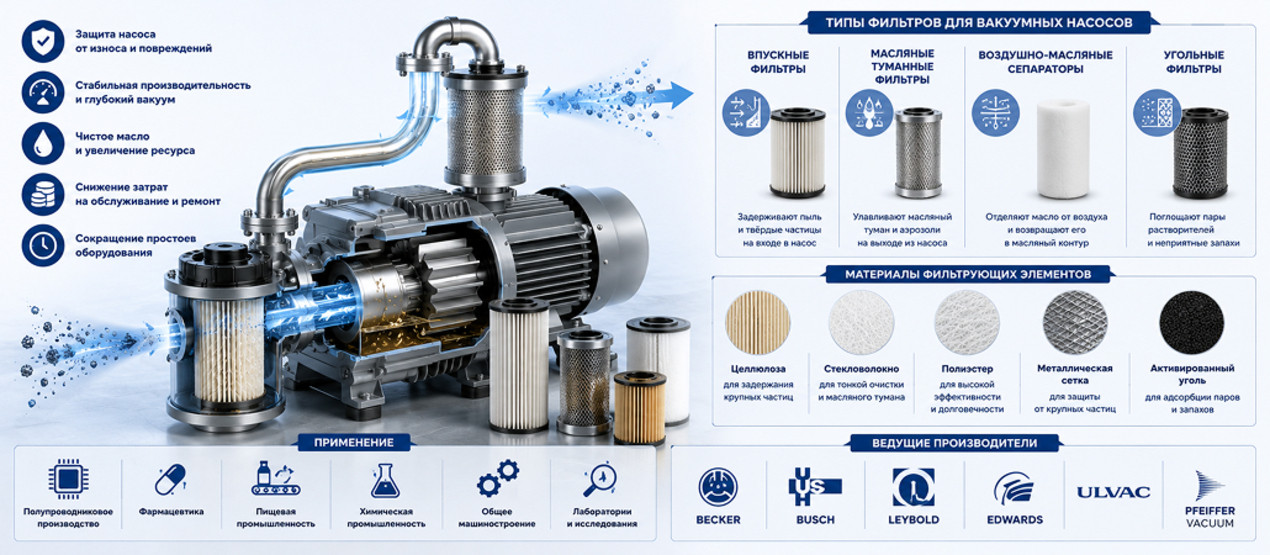

Фильтры для вакуумных насосов: назначение, типы и материалы

Входной фильтр вакуумного насоса устанавливается на линии всасывания и задерживает твёрдые частицы до входа в рабочую камеру. Степень фильтрации подбирается под процесс: для грубой защиты достаточно элемента с ячейкой 5–10 мкм, для точных производств — картриджей с задержкой частиц от 0,3 мкм, включая HEPA-класс.

Выходные фильтры располагаются на нагнетательном патрубке и предотвращают выброс масляного тумана в атмосферу цеха. Ключевую роль здесь играет маслоотделитель для вакуумного насоса. В масляных роторно-пластинчатых машинах масло участвует в уплотнении и смазке, а на выхлопе образуется аэрозоль. Коалесцентный маслоотделитель собирает капли, возвращает масло в систему смазки и улучшает санитарные показатели помещения.

Внутренние масляные фильтры — картриджи в маслосистеме насоса — улавливают продукты износа и защищают подшипники от абразивного разрушения.

Материалы фильтрующих элементов

Выбор материала фильтрующего элемента определяется химическим составом среды, рабочей температурой и требуемой тонкостью очистки.

Стекловолокно — классический материал для коалесцентных и воздушных картриджей. Оно инертно к большинству нейтральных газов и масел, обеспечивает высокую грязеёмкость и стабильный перепад давления на протяжении всего ресурса фильтра.

ПТФЭ и мембраны на его основе применяются при контакте с агрессивными химикатами: кислотами, щелочами, галогенсодержащими соединениями. Такие мембраны сохраняют целостность при температурах до 260 °C.

Металлические сетки и спечённые порошки из нержавеющей стали используются как предфильтры при высоком содержании крупной взвеси и выдерживают многократную регенерацию.

Активированный уголь в составе комбинированных картриджей поглощает пары растворителей и одоранты — необходимое решение для аналитических и фармацевтических приложений.

Ведущие производители и их особенности

Рынок фильтров для вакуумных насосов сформирован несколькими крупными производителями, каждый из которых ориентирован на конкретные отрасли и типы оборудования.

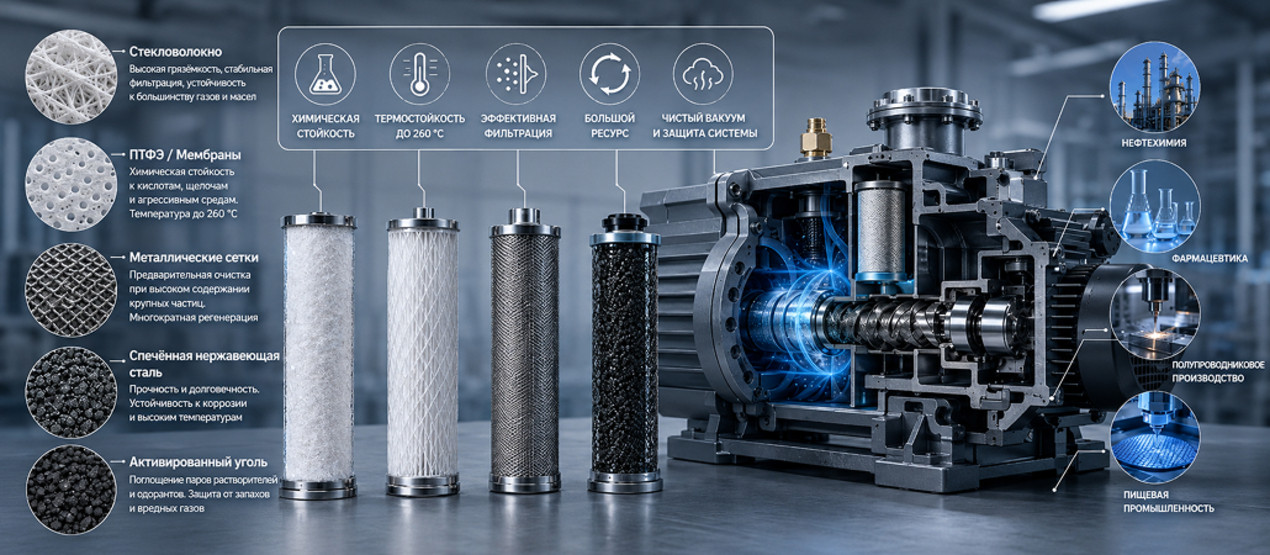

Материалы фильтров для вакуумных насосов и их применение в промышленных системах

Busch — немецкий концерн, один из крупнейших в отрасли. Фильтры Busch для серий Mink, Zebra и Cobra отличаются высокой грязеёмкостью благодаря многослойному пакету из стекловолокна и нетканого полипропилена.

Edwards — британский производитель насосов для полупроводниковой и научной сферы. Фильтры Edwards для серий nXDS, RV и E2M используют картриджи из боросиликатного стекловолокна; ряд модификаций включает слой активированного угля.

Leybold производит картриджи для насосов SOGEVAC, TRIVAC и RUVAC, соблюдая жёсткие требования по эмиссии масляного тумана согласно европейским нормам.

Pfeiffer Vacuum специализируется на высоко- и сверхвысоковакуумных системах. Фильтрующие элементы для насосов DUO и HiScroll рассчитаны на перепады давления в форвакуумных ступенях турбомолекулярных установок.

Becker выпускает насосы для полиграфии, упаковки и деревообработки. Фильтры для серий KVT и VTLF рассчитаны на запылённые среды: гофрированный фильтрующий элемент увеличенной площади обеспечивает длительный ресурс между заменами.

Как выбрать фильтр и когда его менять

При подборе фильтра отправной точкой служит документация на насос: производитель указывает тип, типоразмер и артикул рекомендованного картриджа. В ряде случаев оригинал заменяют совместимым аналогом при точном соответствии по геометрии и тонкости фильтрации. Занижать класс очистки ради экономии не стоит: слабая защита на входном фильтре вакуумного насоса ускоряет износ рабочей камеры.

Замена фильтра вакуумного насоса выполняется по двум критериям: плановому регламенту и фактическому состоянию. Плановый интервал задаётся производителем — как правило, от 500 до 2000 часов работы. Фактическое состояние оценивают по перепаду давления: при превышении допустимого значения картридж меняют независимо от наработки. Визуальный осмотр — потемнение, повреждения гофра или уплотнений — служит сигналом к внеплановой замене. Это сохраняет ресурс смежных узлов и предотвращает дорогостоящий ремонт.

Отечественное производство: «Невский Фильтр»

«Невский Фильтр» — российский производитель фильтрующих элементов для вакуумных насосов, работающий в Санкт-Петербурге. Компания выпускает фильтры для насосов Busch, Edwards, Leybold, Pfeiffer и Becker: часть типоразмеров постоянно есть на складе, остальные модели изготавливаются под заказ в короткие сроки.

Чертежи разрабатываются методом реинжиниринга по оригинальным образцам: геометрия, тонкость фильтрации и конструкция уплотнений воспроизводятся с точностью, достаточной для полной взаимозаменяемости с оригиналом. В производстве применяются фильтровальные материалы ведущих европейских производителей, а также проверенных поставщиков из России и Китая — это позволяет сочетать высокое качество фильтрации с доступной ценой.

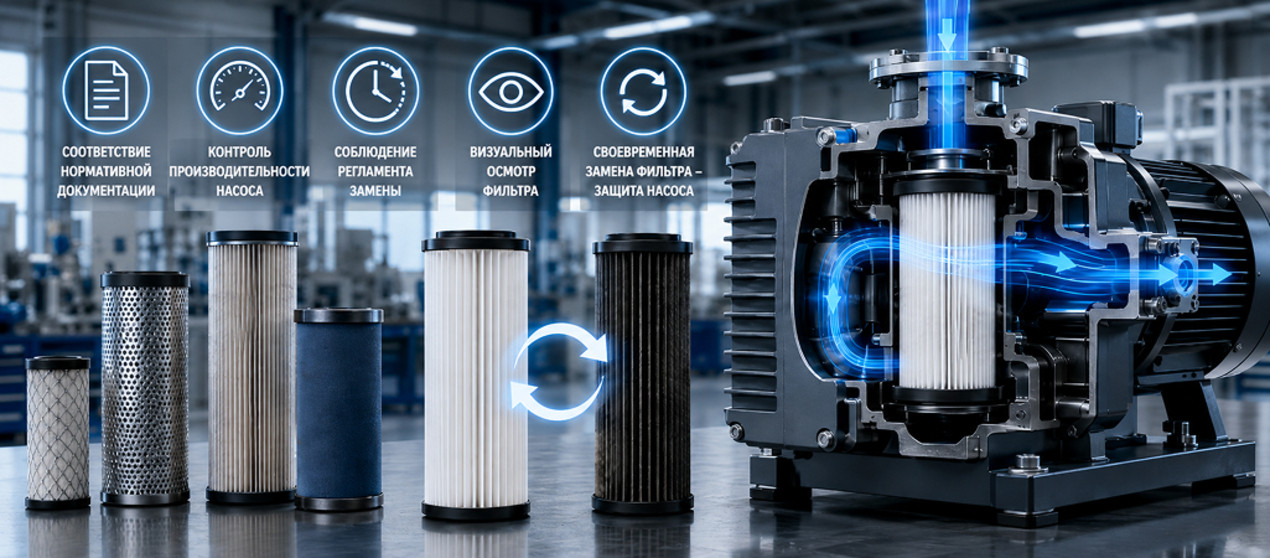

Когда менять фильтр вакуумного насоса: регламент, состояние и защита оборудования

Грамотно подобранный фильтрующий элемент — это вложение в бесперебойную работу оборудования. «Невский Фильтр» принимает заказы на изготовление фильтрующих элементов для насосов Busch, Edwards, Leybold, Pfeiffer и Becker — по чертежам заказчика или образцу, с точным соответствием оригинальным техническим характеристикам.

---
