NF1096 Масляный фильтр

Фильтр масла NF1096

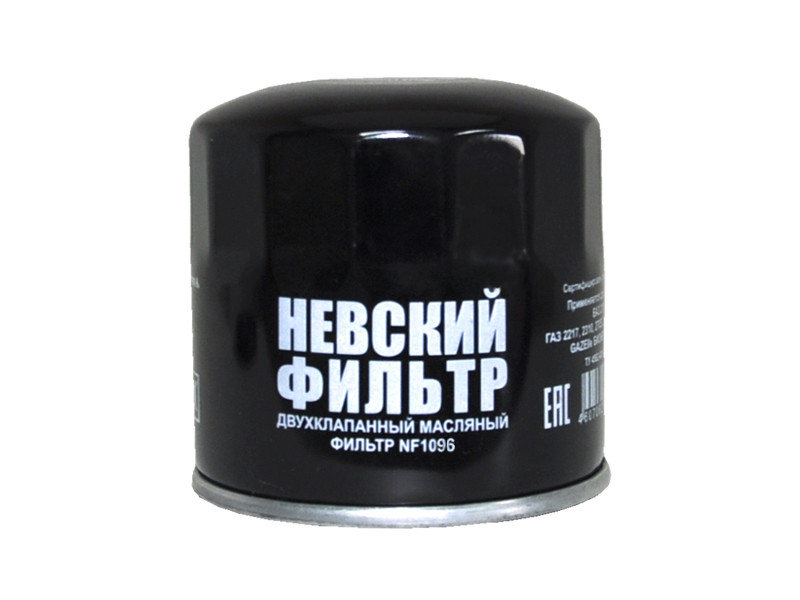

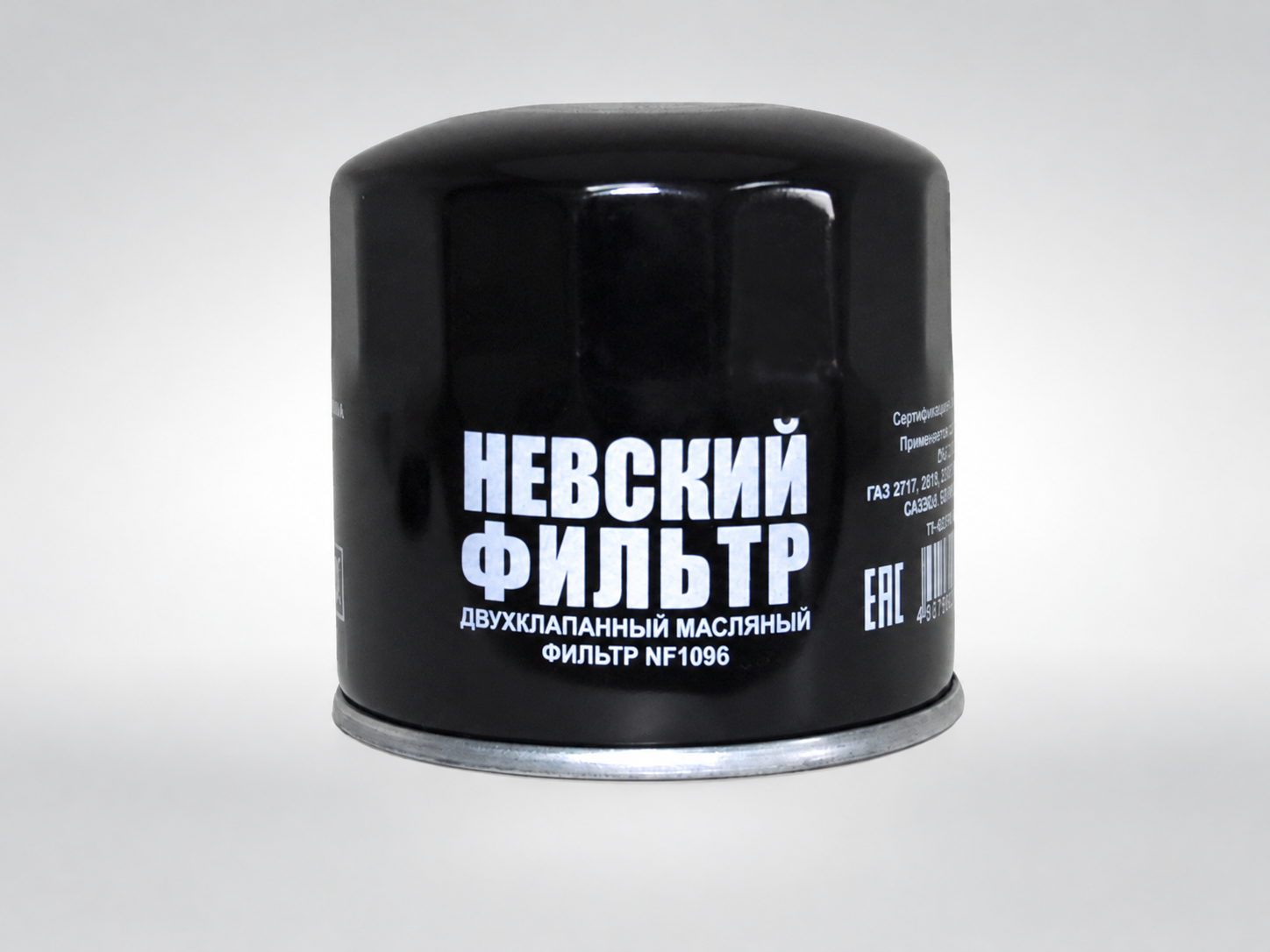

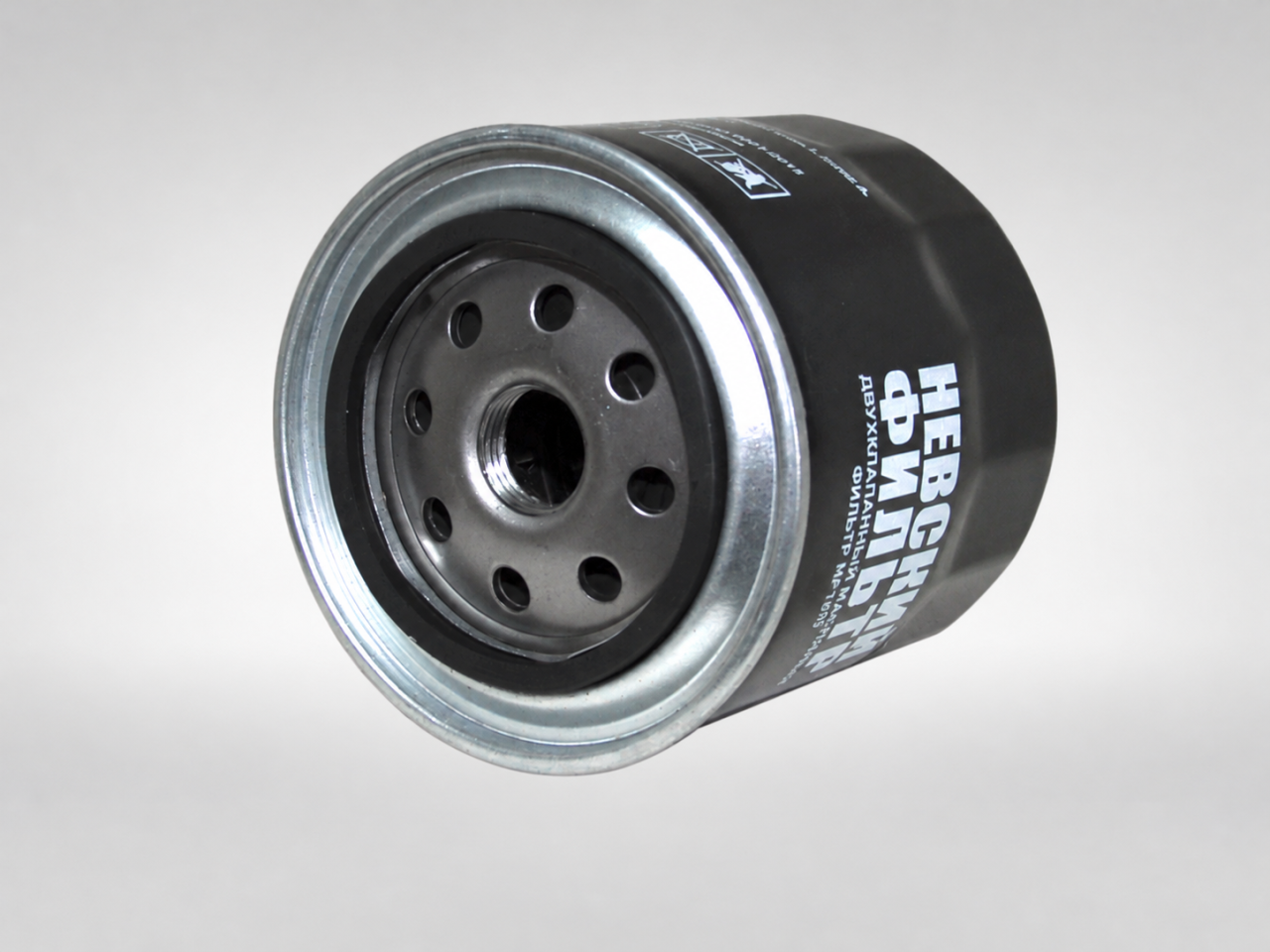

NF1096 «Невский Фильтр» — сменный корпусной фильтр навинчиваемого типа Spin-on для очистки масла в соответствующих системах компрессорного и промышленного оборудования. Фильтрующий элемент находится в металлическом корпусе и заменяется вместе с ним.

Фильтр задерживает механические загрязнения и продукты износа, переносимые маслом. Накопление загрязнений увеличивает сопротивление фильтрующего материала, поэтому своевременная замена фильтра входит в регламент обслуживания агрегата.

Применяемость и подбор

Среди применений — соответствующие масляные системы компрессоров Atmos SE 100 Lok, SE 120 Lok, SE 120.1 Lok, Hydrovane серий 60–100 и HV, Renner серий NK и RS, Sullair серии F. Для промышленной техники фильтр также подбирают по назначению контура и требованиям изготовителя агрегата.

Номера для подбора: Atmos 627960920000, Hydrovane / Mattei 56457, Ingersoll-Rand 93622322, Rotorcomp R9206. Полные перечни находятся в разделах «Коды OEM», «Аналоги» и «Применяемость».

Размеры и клапаны

• Наружный диаметр A — 93 мм.
• Внутренний диаметр уплотнения B — 62 мм.
• Наружный диаметр уплотнения C — 71 мм.
• Резьба G — 3/4-16 UNF.
• Высота H — 95 мм.
• Давление открытия перепускного клапана — 2,5 bar.
• Противодренажный клапан — нет.

Перепускной клапан открывает обходной путь при повышенном перепаде давления на фильтрующем материале. Значение 2,5 bar относится к разнице давлений до и после материала и не определяет максимально допустимое рабочее давление корпуса.

Обслуживание и установка

Заменяйте фильтр по регламенту изготовителя оборудования. Интервал обслуживания зависит от условий работы, состояния масла и требований агрегата.

Перед снятием остановите оборудование и сбросьте давление в контуре по инструкции изготовителя. Удалите старое уплотнение, очистите посадочную поверхность и смажьте новое кольцо маслом, предусмотренным для данного агрегата. Установите фильтр без перекоса и выполните затяжку по инструкции на изделии.

После запуска проверьте герметичность соединения и рабочие параметры контура. При утечке или отклонении параметров остановите оборудование и устраните причину. Присоединительная резьба и габариты сами по себе не подтверждают пригодность фильтра для другого контура или рабочего давления.
