NF45541 Воздушный фильтр

NF45541 «Невский Фильтр» — внутренний предохранительный воздушный элемент для систем впуска с OEM Cummins 3013215 и 3875393. Каталожное соответствие — Fleetguard AF857.

Назначение

Элемент устанавливается внутри основного воздушного фильтра и служит дополнительной защитой впуска двигателя. Fleetguard AF857 имеет осевое уплотнение и используется с наружными элементами AF879, AF879M и AF879NF. Для соответствующей комплектации в каталоге «Невский Фильтр» представлен основной элемент NF4554; комплект подбирают по корпусу воздухоочистителя.

Размеры

• Наружный диаметр A — 276,22 мм.
• Внутренний диаметр открытого торца B — 207,00 мм.
• Высота H — 562,61 мм.
• Диаметр отверстия противоположного торца d1 — 22,86 мм.

Основные размеры приведены по текущему каталогу Fleetguard AF857; диаметр отверстия — по спецификации AF857 в официальном каталоге Cummins.

Применяемость, двигатели и годы

В каталоге Fleetguard AF857 указана карьерная и строительная техника следующих производителей:

• Caterpillar: 785C с 3512BTA (2008, 2009, 2010, 2013) и 3512B (2012); 793C с 3516 (2005); 793D с 3516B (2012) и 3516BTA (2013); 797 с 3524B (2005).
• Komatsu: PC8000-6 с SDA16V160 (2013); PC3000-1, PC3000-1A и PC3000-1E с K1500E; PC3000-6, PC3000-8 и PC5500-6 с SSA12V159; PC4000-6 с SDA16V160; HD1500-5 и HD1500-7 с SDA12V160.
• Hitachi: EX5500 с KTA50-C (2007); EX5500-5 с QSK45-C (2005); EX1900-6 с QSK38; EX3600-5 и EX8000-6 с QSK60; EX5600 с QSK50.
• Terex: MT4400AC с QSK60 (2010), RH400 и MT3700 AC с QSK60. Unit Rig: MT3300AC с QSK19 (2010).
• Euclid: R-50 с KTA-1150 или VTA28-C; R-60, R-60C и R-60D с QSK19. Другие сочетания приведены во вкладке «Применяемость».

Указанные годы относятся к отдельным записям каталога и не обозначают полный период производства модели. Для записей без года источник его не приводит. Перед заказом сверяйте OEM установленного элемента и комплектацию воздухоочистителя.

Основные OEM и соответствия

Cummins 3013215, 3875393; Caterpillar 9Y7663, 9Y7800, 3I0090; Hitachi 4331920, L4331920; Komatsu VS2185, 988636A, 98863600; John Deere AT309593; Volvo 40312159; MTU 8690940100. Основные фильтрующие элементы других марок: Fleetguard AF857, Donaldson P115070, Baldwin PA2364, Luber-finer LAF5070 и WIX 42441.

Обслуживание

Соблюдайте регламент изготовителя техники. При замене проверяйте целостность элемента, уплотнения и посадочных поверхностей. Не допускайте попадания пыли в чистую полость впуска. Повреждённый предохранительный элемент заменяют.

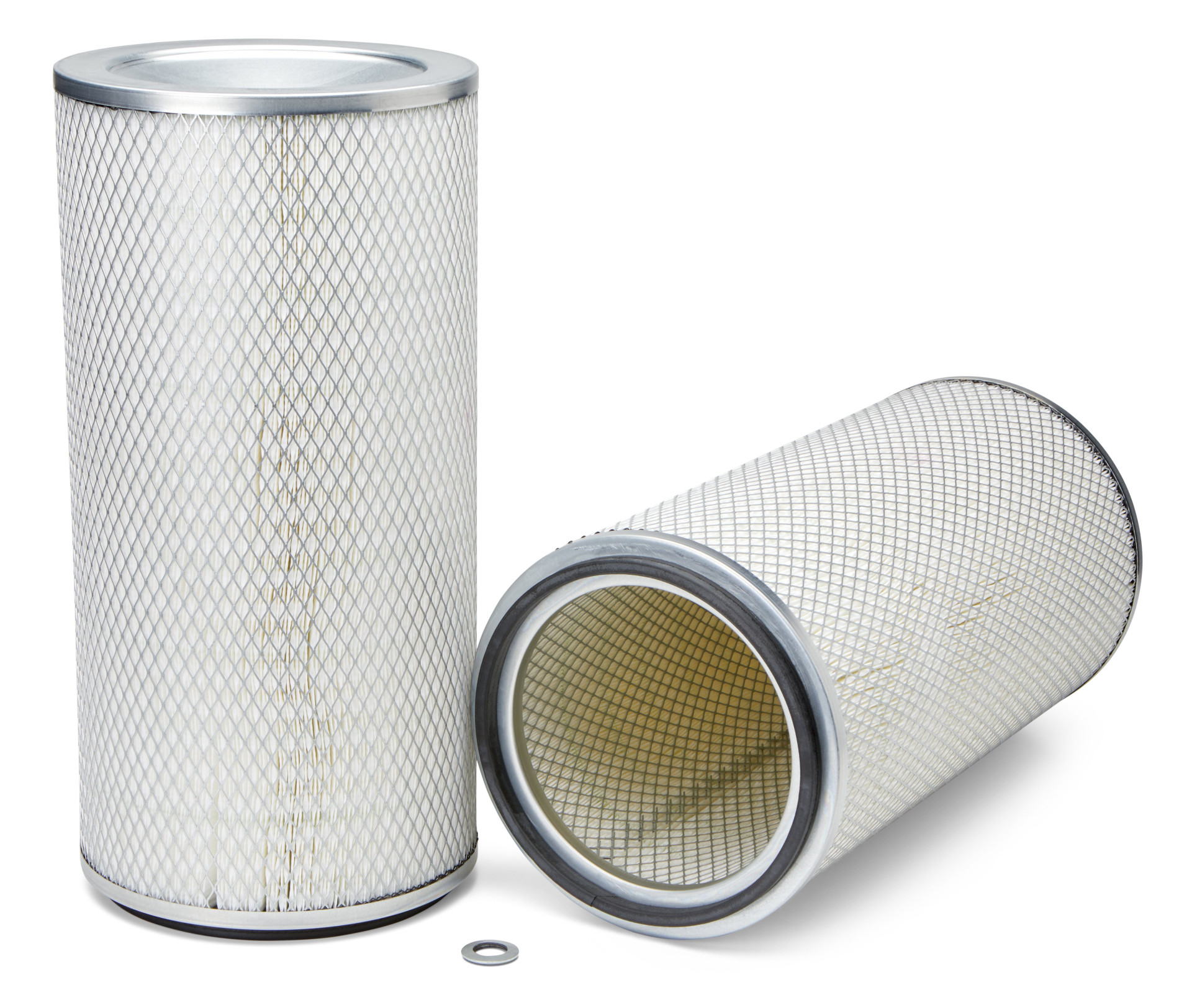

Фотография фильтра

Иллюстрация к карточке NF45541.
